多规格贴片铝电解电容三维结构模型

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，贴片型铝电解电容是板上电源滤波、储能退耦场景的常用被动元件，这类元件的三维建模精度直接影响PCB Layout阶段的干涉检查、贴片钢网开孔校验、回流焊治具适配的最终效果，很多初入结构设计的工程师容易忽略这类表贴元件的安装边界细节，导致打样后出现元件与周边结构件干涉、贴片吸嘴拾取偏移、焊盘与元件引脚对位偏差等问题。

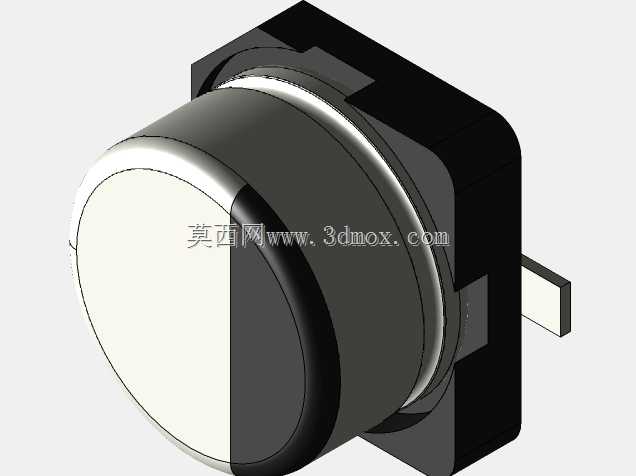

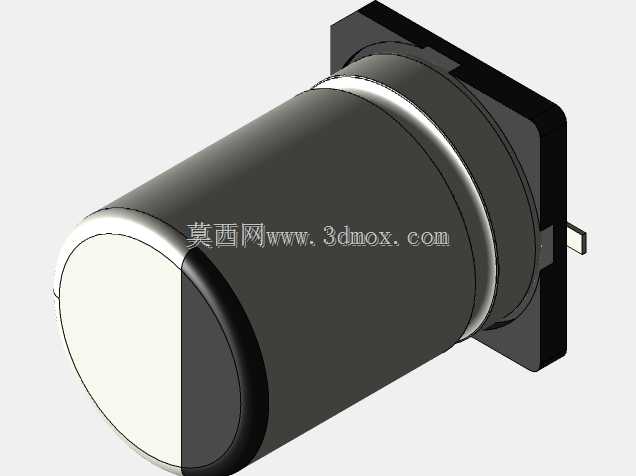

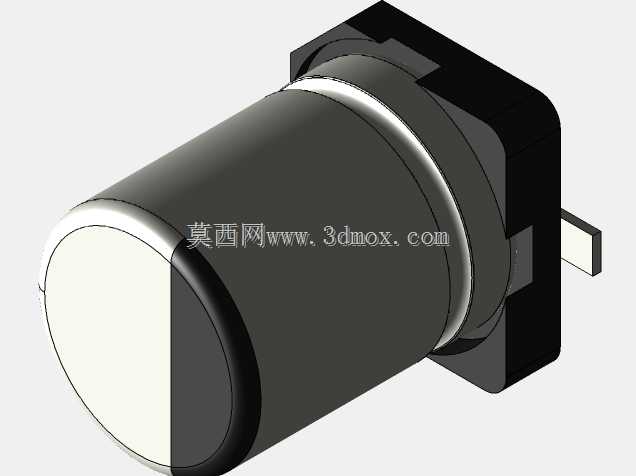

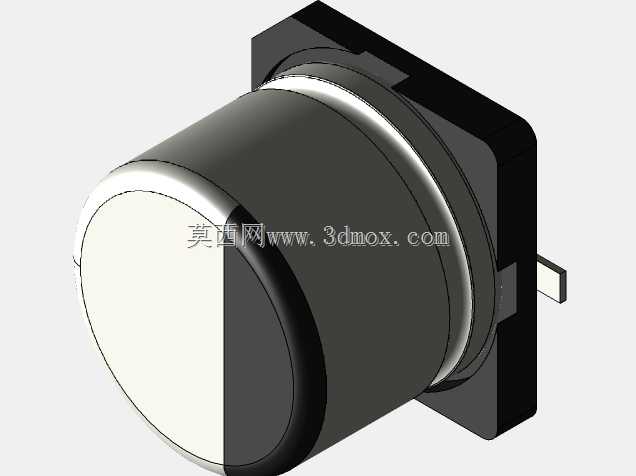

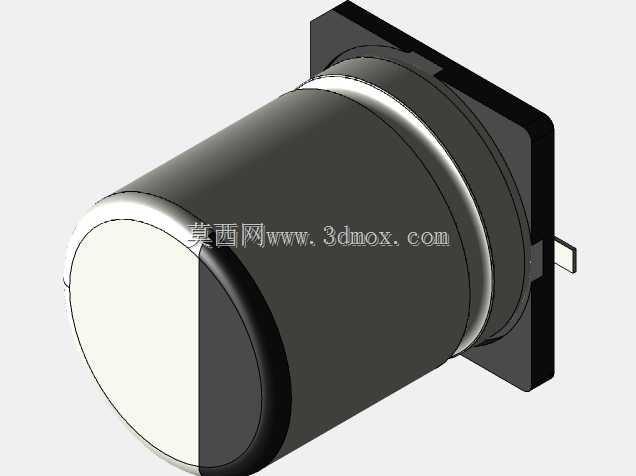

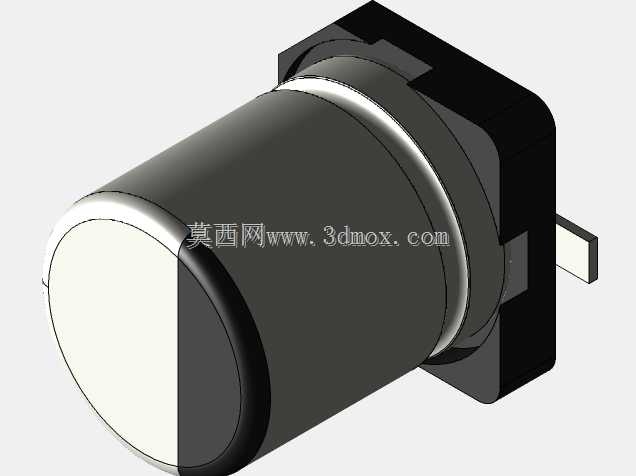

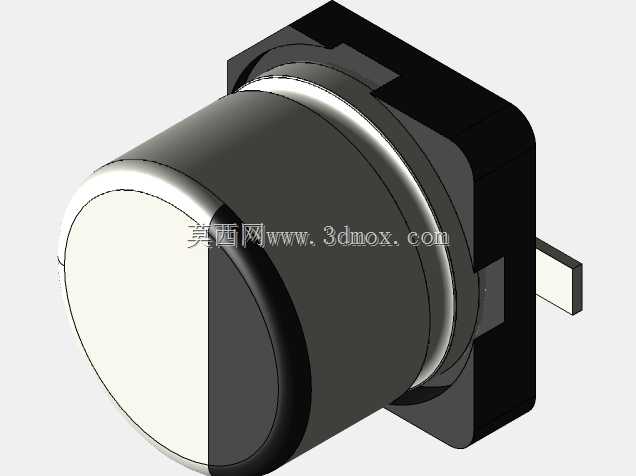

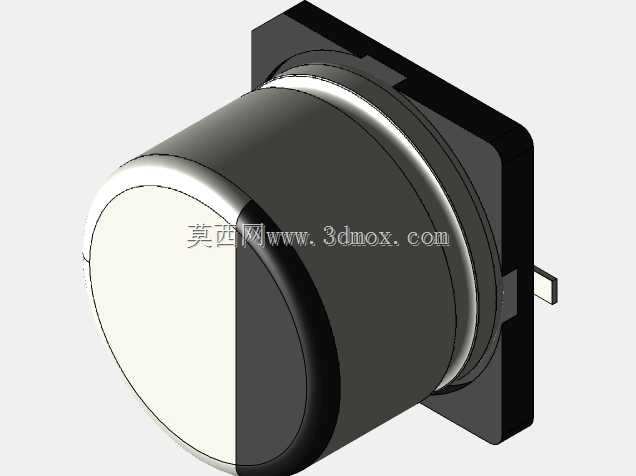

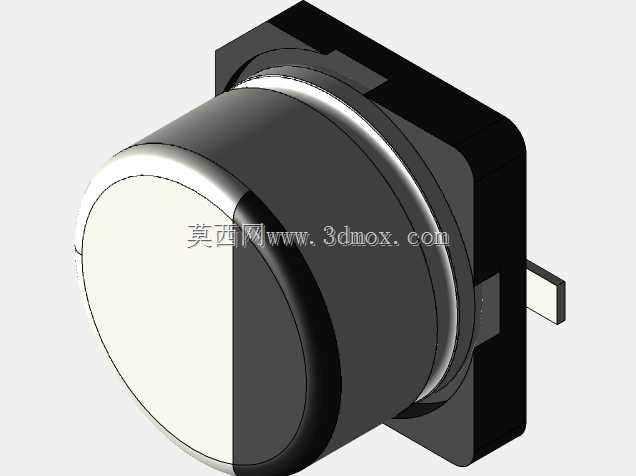

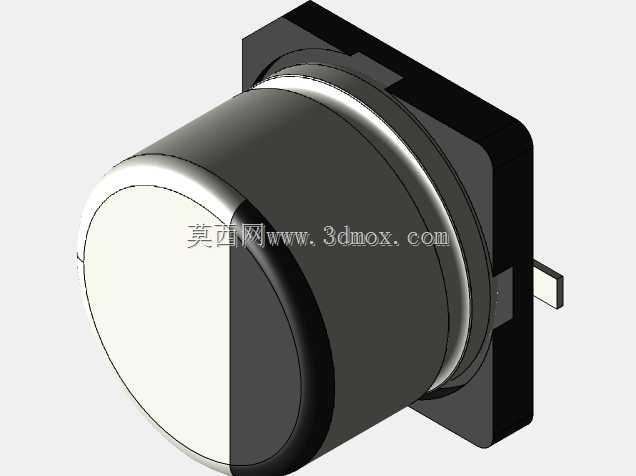

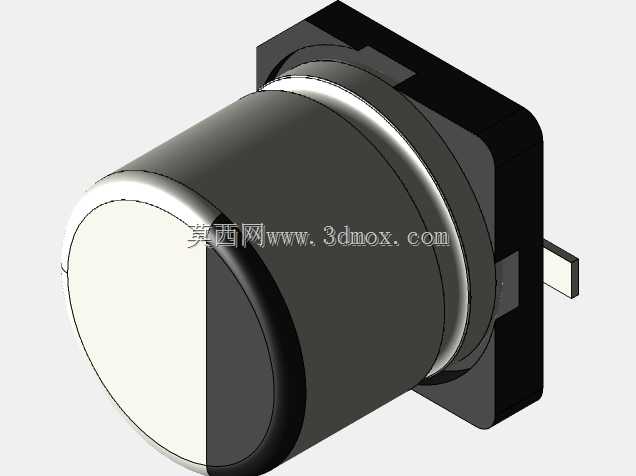

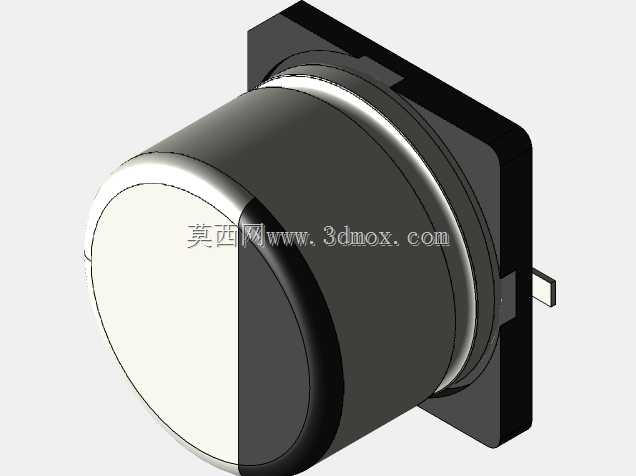

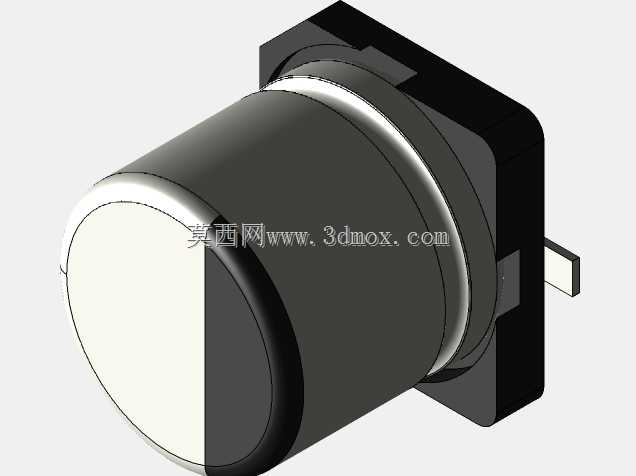

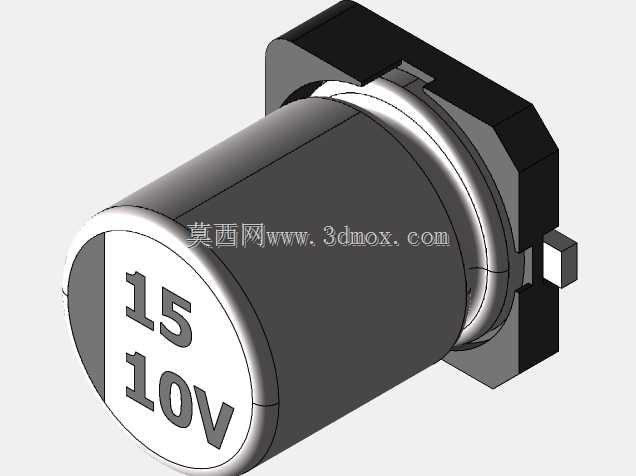

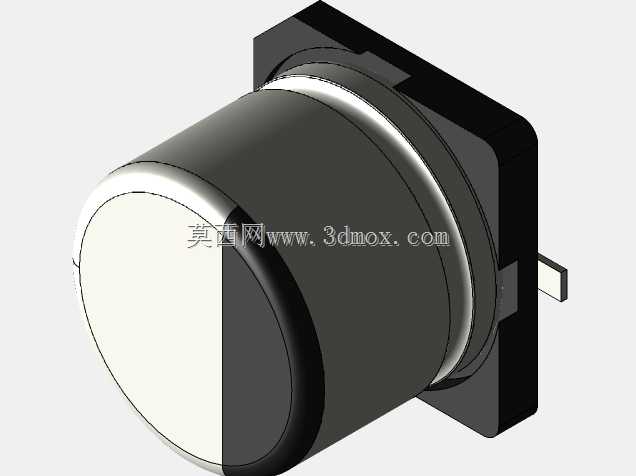

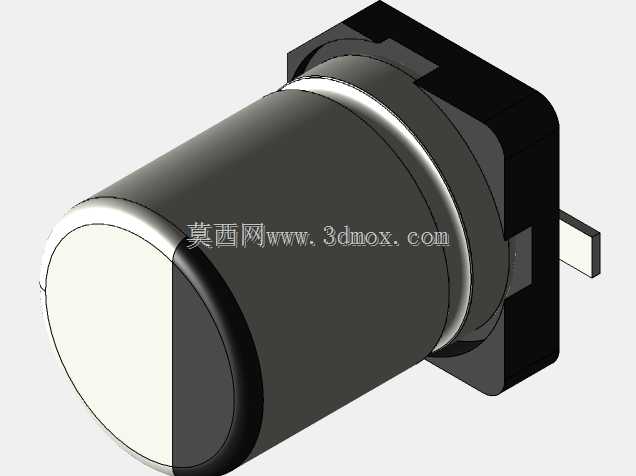

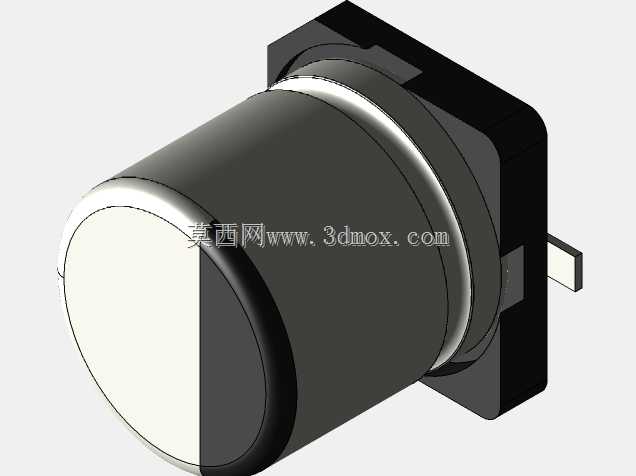

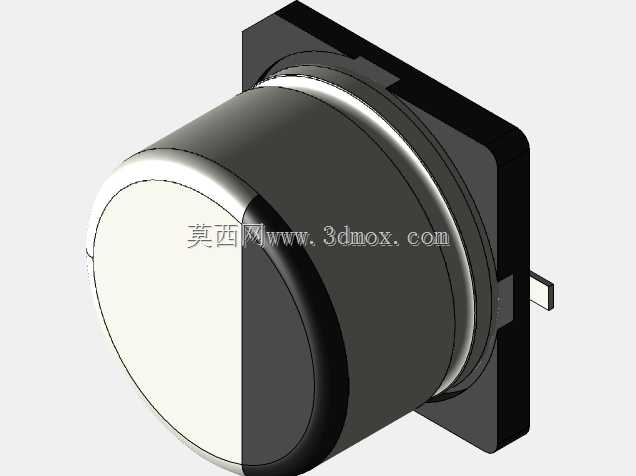

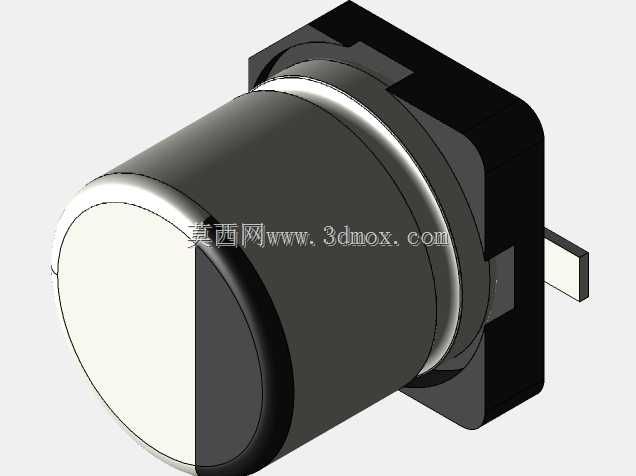

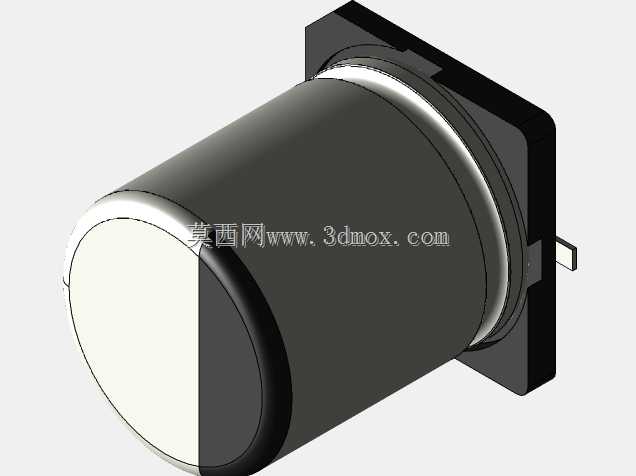

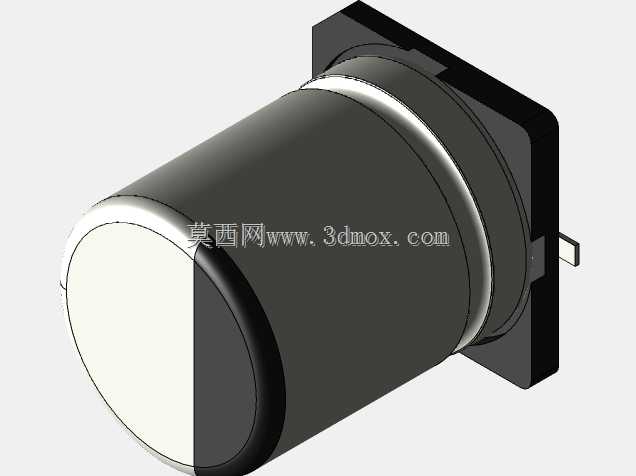

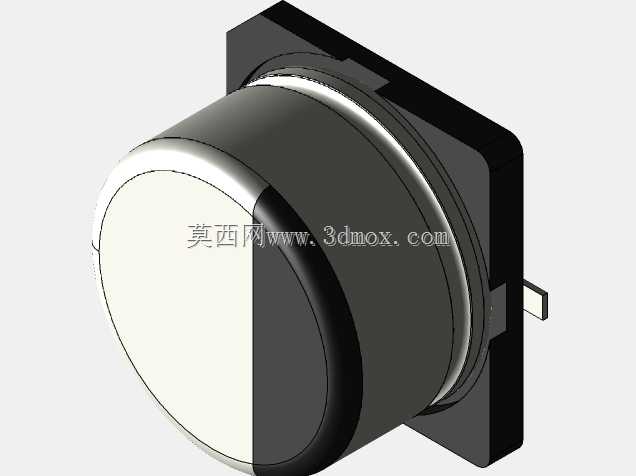

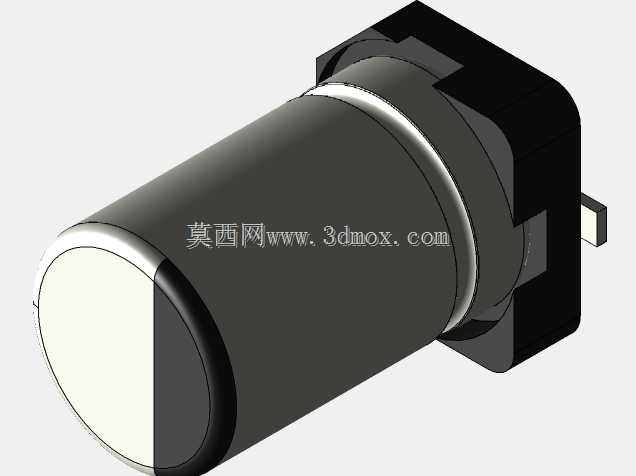

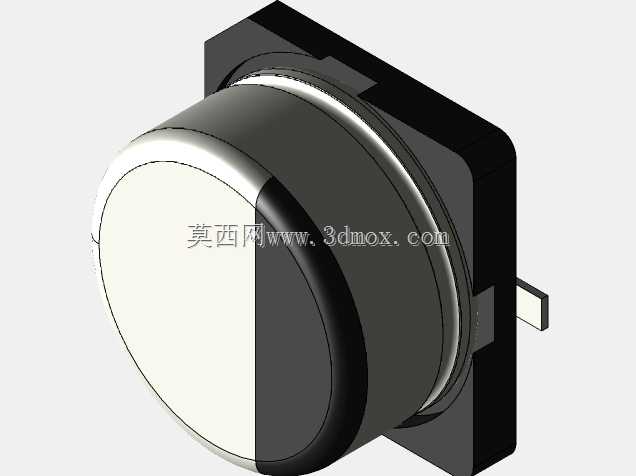

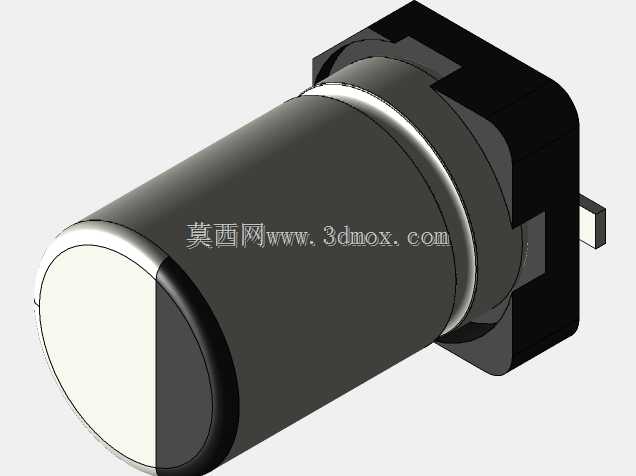

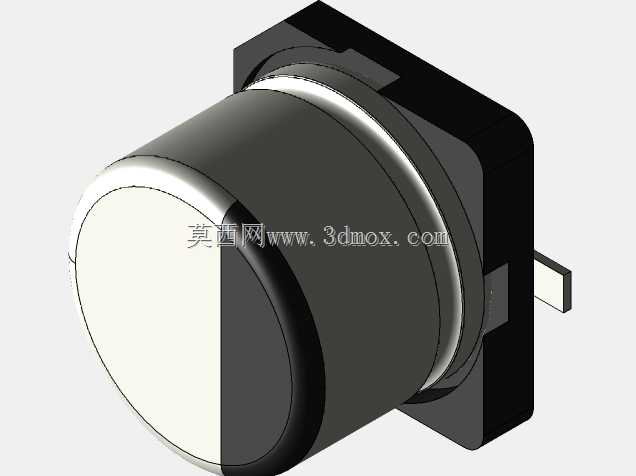

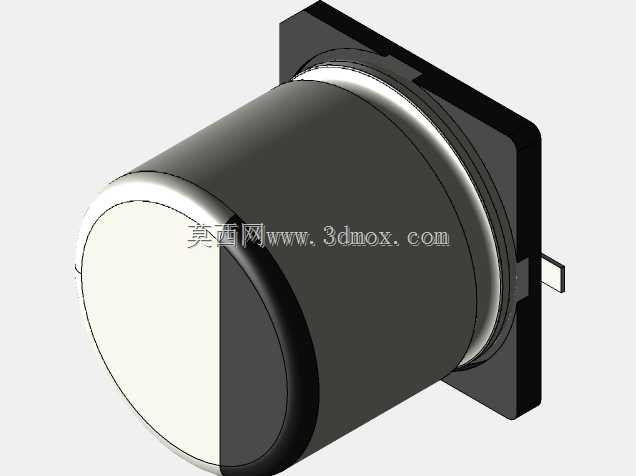

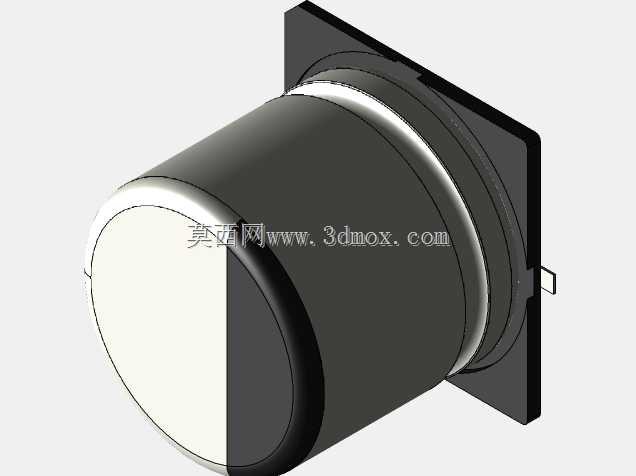

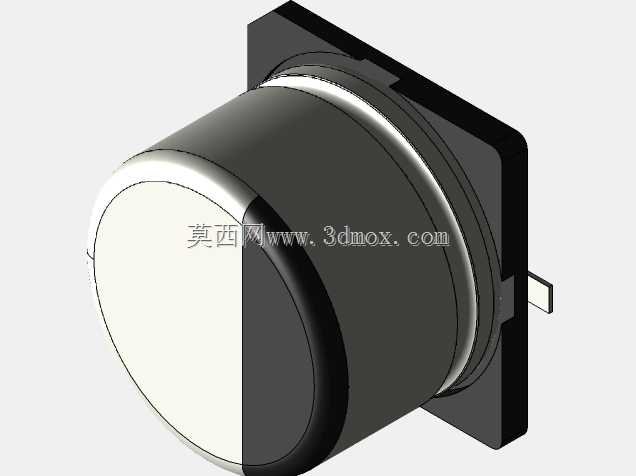

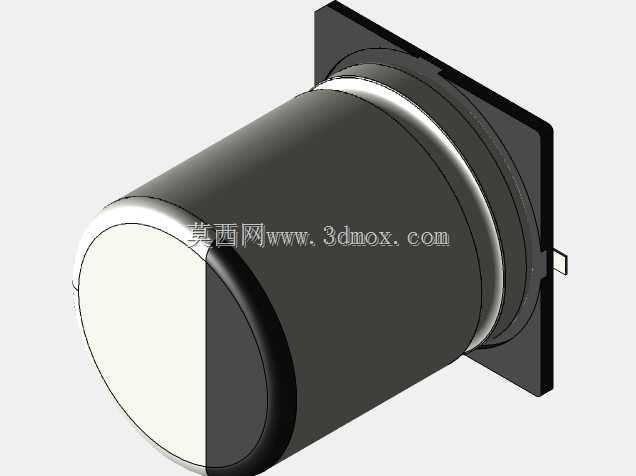

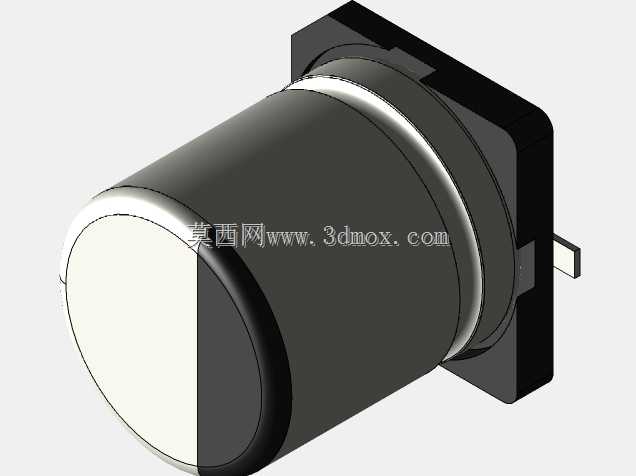

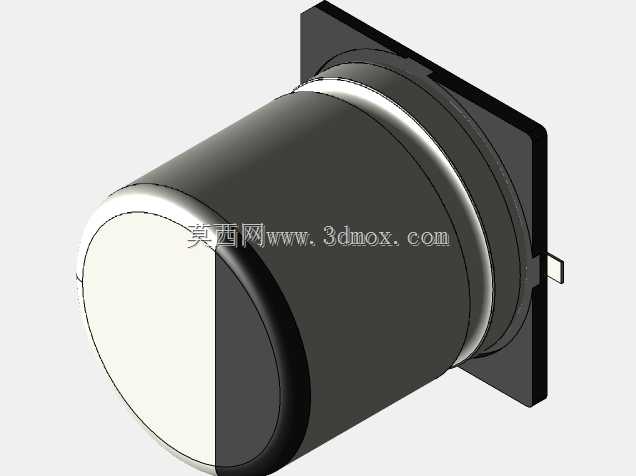

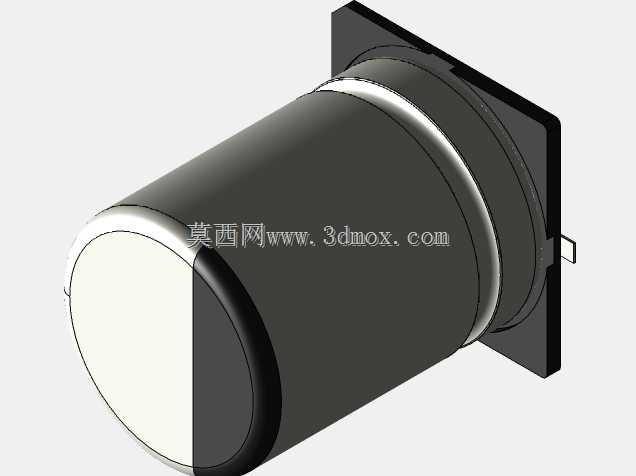

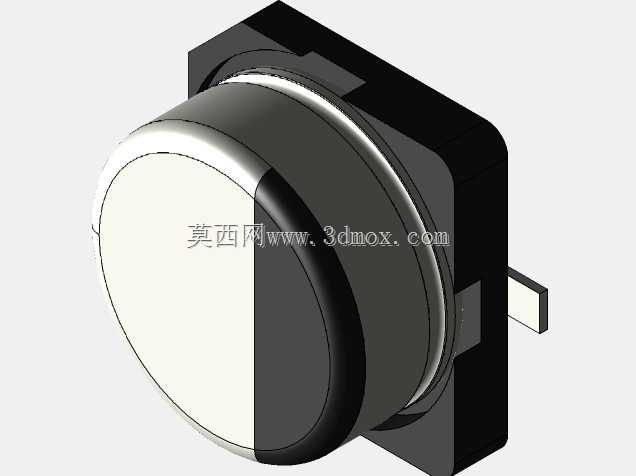

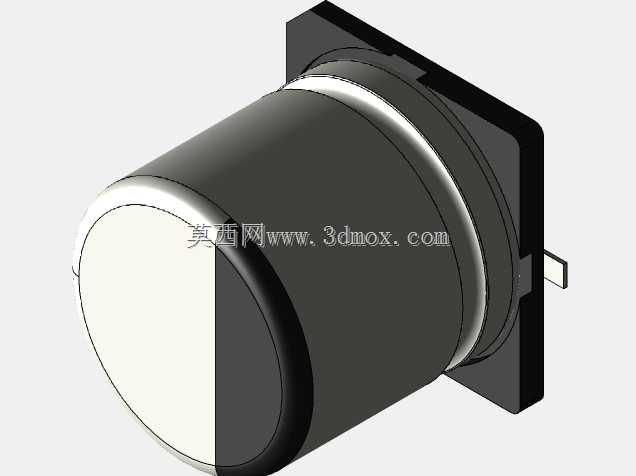

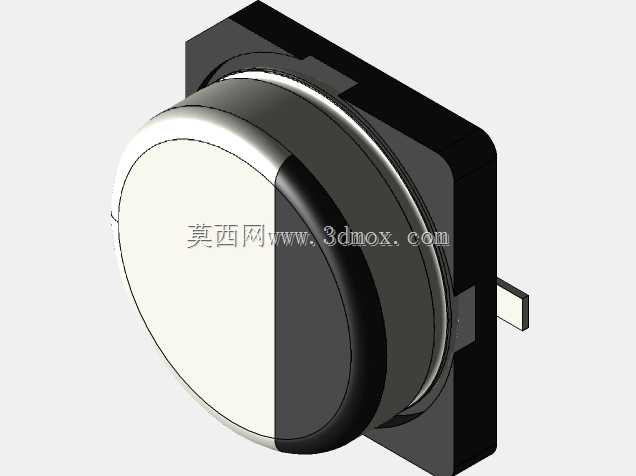

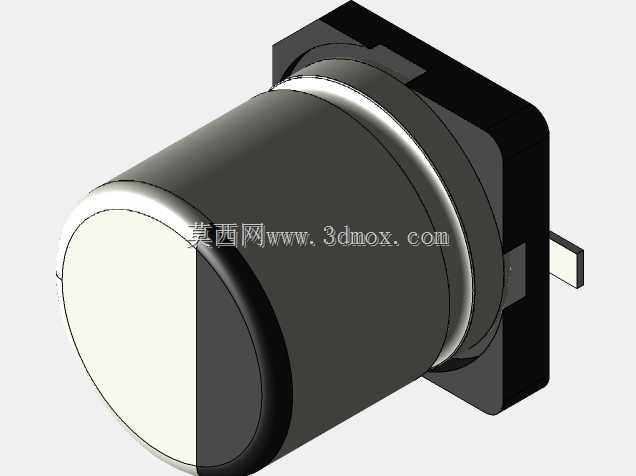

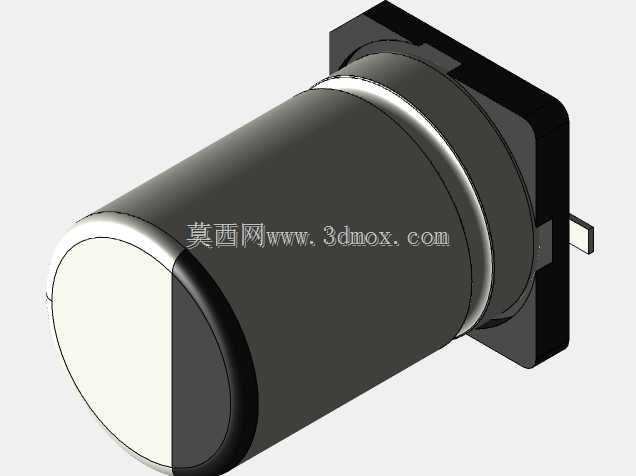

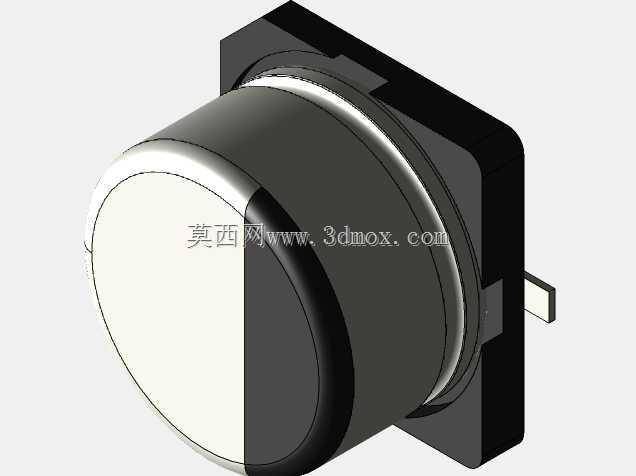

　　本次建模覆盖了行业内常用的全系列直径规格，包含3.2mm、4mm、5mm、6mm、6.3mm、8mm、10mm、16mm、18mm共9种主流筒体直径的贴片电解电容结构，建模过程中完全参照实际量产元件的尺寸公差做细节还原：筒体部分的圆柱度、顶部防爆压痕的深度与位置、底部黑色塑封底座的定位凸台尺寸、两侧焊端的伸出长度与厚度都按照实物测绘比例做了1:1复刻，没有做简化处理。

　　从实际选型应用的角度看，不同直径的贴片电解电容对应不同的容值与耐压等级，直径3.2mm到6.3mm的小规格型号多用于便携消费电子的板载电源局部退耦，这类产品对元件的高度限制严格，建模时特意保留了筒体与底座之间的台阶结构，方便设计人员在做板上堆叠时核算元件上方的安全间隙，避免与屏蔽罩、壳体筋位发生硬干涉；直径8mm到10mm的中规格型号多用于工业控制板的前端电源输入滤波，这类元件的焊端宽度更大，建模时还原了焊端的圆弧过渡结构，方便在做DFM检查时核对焊盘的设计尺寸是否符合回流焊的润湿角要求；直径16mm到18mm的大规格型号多用于大功率电源模块的大容量储能场景，这类元件的底座带有定位卡扣结构，建模时完整还原了卡扣的凸起高度与卡接间隙，方便结构设计人员核对PCB上对应的定位孔位置与尺寸，避免过波峰焊或回流焊时元件出现偏移歪斜。

　　建模过程中特意区分了筒体的铝壳金属质感区域、顶部印字区域、底部塑封底座的哑光区域、两侧焊端的可焊层区域的结构边界，没有做材质合并，方便后续导入渲染软件时直接赋予对应材质，也方便结构工程师在做装配检查时快速识别元件的不同功能区域。不同于很多通用元件库中简化的电容模型，本次建模还原了贴片电解电容底座上的极性标识凸点，以及筒体侧面的模压标识线，在做PCB装配仿真时可以直接通过这些结构特征核对元件的贴装方向，避免出现极性反接的设计错误。

　　从安装边界的设计考量来看，建模时给每个规格的电容都预留了符合IPC标准的周边安全间隙：元件本体外侧距离周边走线、丝印、相邻元件的最小间隙按照不同直径规格做了对应设置，小直径型号预留0.5mm的操作间隙，大直径型号预留1mm的操作间隙，底座下方的焊盘突出长度按照实际贴片工艺要求做了还原，焊端下方的焊盘厚度与锡膏印刷厚度的空间也做了预留，方便工艺人员在做钢网设计时直接参考模型尺寸核算锡膏量。

　　很多工程师在做板卡结构设计时，习惯直接调用元件库中的简化方块模型代替真实电容模型，往往会忽略电容筒体的圆弧面与周边结构件的最小距离，比如在设计板卡侧边的固定柱、屏蔽罩的折弯边时，按照方块模型核算的间隙是足够的，但实际装配时圆柱面的最外侧点会与结构件发生剐蹭，甚至顶坏元件外壳，本次的全参数化模型完全规避了这类问题，所有曲面都按照实物做了连续过渡，没有生硬的直角转折，干涉检查时的计算结果与实际装配情况完全一致。

　　另外针对车载电子这类对元件抗震性有要求的应用场景，建模时还原了底座与筒体之间的包边结构，这个结构是贴片电解电容承受机械振动时的主要受力部位，在做板卡振动仿真时，可以直接对这个部位施加对应的约束条件，仿真结果更贴近实际使用场景，不需要再额外对模型做结构修补。不同直径规格的电容，其底座的安装脚宽度、焊端的爬锡高度都有对应差异，建模时没有做统一缩放处理，每个规格的尺寸都单独参照对应规格书的参数做了校准，确保选型时直接调用对应规格的模型即可，不需要再反复调整尺寸参数。
