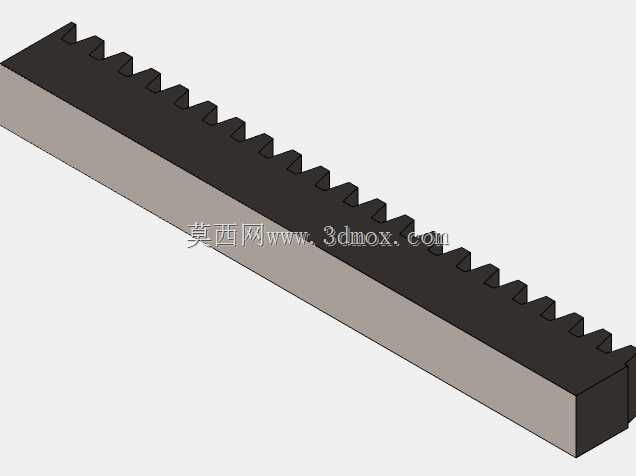

CA6140车床配套齿条传动构件

　　在普通卧式车床的进给传动体系里，齿条是承担直线运动转换的核心构件之一，这款适配CA6140车床的齿条，主要作用是和床身溜板箱上的传动齿轮啮合，将齿轮的旋转运动转化为溜板的纵向直线进给动作，带动刀架完成沿床身方向的走刀行程，不管是外圆车削、端面切削还是长轴类工件的连续加工，都需要依靠齿条与齿轮的稳定啮合来保证进给运动的匀速、精准。从实际装配场景来看，这类齿条需要固定安装在车床床身的内侧安装基准面上，安装时要保证齿条的齿向与床身导轨的平行度误差控制在合理范围内，否则会出现啮合间隙不均、走刀卡顿甚至齿面异常磨损的问题，设计时齿条的安装基面做了平整的精加工处理，背面预留了对应规格的安装沉孔位置，能够直接匹配CA6140床身原有的安装孔位，

　　不需要额外进行二次配做加工，降低现场装配的调整难度。从结构设计思路出发，这款齿条采用直齿齿形设计，齿形参数完全匹配CA6140车床溜板箱传动齿轮的模数、压力角参数，啮合重合度能够满足车床进给时的载荷传递需求，齿顶与齿根的过渡圆角做了优化处理，避免应力集中导致的齿部断裂，齿条主体采用矩形截面的长条结构，整体刚性足够承受进给过程中的切削反作用力，不会因为长行程受力出现挠曲变形，影响走刀的平稳性。在实际使用过程中，齿条的齿面需要承受持续的滑动摩擦与接触应力，因此齿部的尺寸精度直接决定了进给运动的定位精度，这款齿条的齿距累积误差、齿向误差都按照普通车床的传动精度要求做了参数匹配，能够保证溜板在全行程移动时的进给量均匀，

　　避免出现走刀量忽大忽小导致的工件表面加工纹路不均问题。从安装边界尺寸来看，齿条的截面高度、宽度完全适配CA6140床身的安装槽空间，总长度能够覆盖车床的最大纵向加工行程，相邻齿条拼接时的齿距对接精度也在设计时做了考量，拼接位置的齿形偏差不会造成啮合冲击，保证长行程走刀的连续性。不同于其他通用传动齿条，这款构件是专门针对CA6140普通车床的进给系统做的适配设计，不需要额外修改参数就可以直接用于车床的维修替换、教学样机装配或者机床改造项目，在职业院校的机床拆装实训、机床再制造企业的旧设备修复场景中，这类精准匹配原机参数的齿条构件能够大幅缩短装配调试周期，不需要反复测绘原机零件的参数，减少测绘过程中产生的尺寸误差。在建模过程中，

　　齿形部分按照渐开线直齿的标准参数生成，每个齿的轮廓都做了连续的曲率检查，没有出现曲面断差或者棱角异常的问题，安装基面、安装孔的位置都和原机尺寸保持一致，装配时可以直接和溜板齿轮、床身基准做配合验证，能够直观检查啮合间隙、安装平行度等装配参数，提前发现实际装配中可能出现的干涉问题。对于机床维修人员、机床设计从业者以及实训教学场景来说，这个模型能够直观展示车床进给齿条的结构形态、齿形特征与安装配合关系，既可以作为维修替换时的尺寸参照，也可以作为机床传动结构教学的演示模型，帮助从业者理解齿轮齿条传动在车床纵向进给系统中的实际作用方式，掌握这类传动构件的装配要点与精度控制要求。
