CA6140机床滑块式刚性连接组件

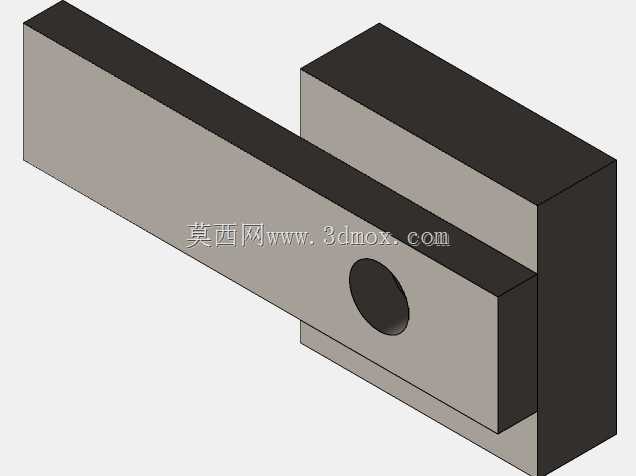

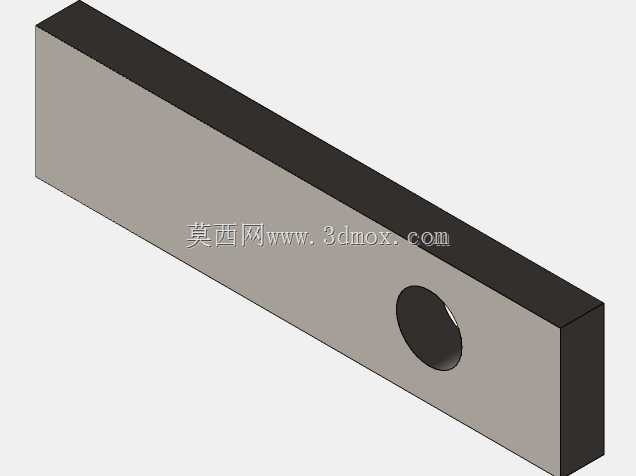

　　在普通卧式车床的进给传动体系里，这类滑块式刚性连接结构承担着动力传递与运动导向的双重作用，是CA6140车床溜板箱与床鞍传动链路里的核心衔接零件。日常车间加工场景中，车床频繁执行纵横向走刀、螺纹切削进给、快速移动等动作，这类连接组件需要持续承受交变的切削反作用力，同时保证运动传递过程无明显间隙，避免进给动作出现迟滞或窜动，直接影响工件加工的尺寸精度与表面粗糙度。从结构功能来看，该组件采用L型叠合滑块结构，长条形主体作为滑动承载段，嵌入配套的导向槽内完成直线运动导向，侧面凸起的方块结构作为动力输入衔接端，通过端面的销孔与传动销配合，将进给机构的动力平稳传递到滑动段，带动床鞍或中滑板完成对应方向的进给动作。

　　设计过程中优先考虑了刚性与滑动顺畅性的平衡，长滑块的导向面做了等宽设计，保证与导向槽的配合间隙控制在合理范围，既不会因为间隙过大导致运动过程出现偏摆，也不会因为配合过紧出现滑动卡滞，尤其是在车床低速大走刀量切削时，能够稳定传递扭矩，避免连接部位出现应力集中导致的变形。组件上的圆形销孔采用通孔设计，装配时传动销贯穿销孔完成与动力端的连接，销孔的位置精度直接决定了动力传递的同轴度，建模时需要严格控制销孔中心到滑块导向面的距离公差，避免装配后出现传动别劲的问题。从安装边界来看，长滑块段的截面尺寸需要与床身或溜板上的导向槽尺寸匹配，凸起方块的端面与动力输出端的贴合面需要保证平面度，装配后滑块整体在导向槽内的滑动行程覆盖车床的最大进给范围，

　　不会出现行程末端的结构干涉。实际生产应用里，这类连接组件的磨损主要出现在长滑块的导向接触面，长期使用后配合间隙增大时会导致进给精度下降，因此建模时对导向面的厚度预留了合理的修磨余量，方便后期维修时通过配磨调整间隙，延长零件使用寿命。结构上没有多余的冗余设计，整体采用方块式组合结构，加工工艺性好，导向面可以通过平面磨削获得较高的表面质量，销孔可以通过铰削保证尺寸精度，不需要复杂的成型加工，适合车床这类通用设备的备件加工与替换。在三维建模过程中，需要重点关注两个叠合块的位置公差，保证长滑块的导向面与凸起块的传动端面垂直度符合装配要求，销孔的轴线与滑动方向保持垂直，避免装配后传动销承受额外的弯曲应力。这类结构除了应用在CA6140车床上，

　　类似的滑块刚性连接结构也广泛应用在其他需要直线动力传递的机床部件中，比如铣床的工作台进给、磨床的砂轮架进给等场景，核心都是通过刚性滑块的导向与连接作用，保证直线运动的平稳性与动力传递的可靠性，建模时的公差选取、结构强度校核思路也可以通用到同类机床滑动连接组件的设计中。
