PCB板测试点位定位结构件设计

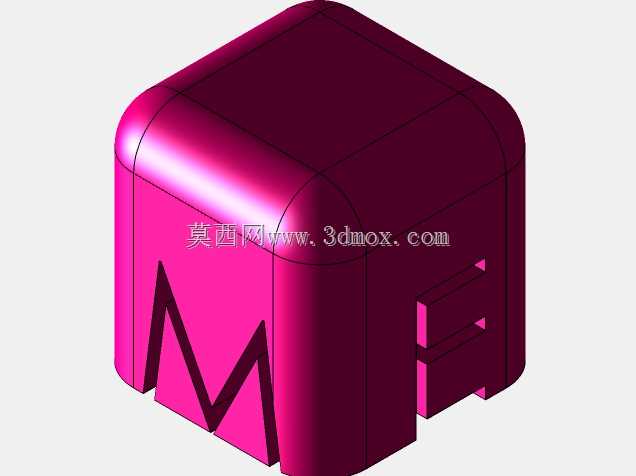

　　在电子制造产线的单板功能检测环节，测试点位的定位精度直接决定了ICT、FCT测试的通过率与误判率，不少产线早期采用的亚克力开孔定位治具，在频繁插拔测试探针的过程中容易出现孔位磨损、定位偏移，导致探针扎偏损坏PCB焊盘，或是接触不良出现测试误报，这款定位结构件正是针对这类现场痛点做的优化设计。从结构形态来看，整体采用带圆角的方块式主体，边角做R角处理并非单纯为了外观，而是避免治具装配、取放过程中锐边刮擦PCB板面的阻焊层，同时也能减少操作人员拿取时的磕碰划伤风险；主体侧面预留的卡扣式凸台结构，是为了和测试治具底座的卡槽做快装配合，不需要额外螺丝固定，换线时可以直接插拔更换，适配小批量多品种的产线换型需求。

　　设计阶段首先考虑的是探针的对位公差，常规PCB测试焊盘的直径多在0.8-1.2mm区间，探针的活动余量通常在0.15mm以内，因此结构件上的定位基准面和探针过孔的同轴度公差控制在0.05mm以内，安装到治具底座后，整体定位偏差不会超过0.1mm，完全覆盖探针的对位容错范围。安装边界方面，主体的外形尺寸适配常用的100*100mm规格治具安装位，底部的定位凸台高度为3mm，刚好卡入治具底座的沉槽内，不会出现安装后高低不平导致的PCB放置倾斜问题；主体侧面的M型标识槽是防呆设计，对应治具底座上的同形凸位，安装时如果方向放反根本无法卡入，从根源上避免人工装反治具导致的批量测试事故。实际应用中，这类结构件通常采用POM材质加工，

　　本身具备自润滑特性，探针反复穿过过孔时不会出现孔壁磨出毛边的问题，相比传统亚克力材质的使用寿命能提升3倍以上；结构件的顶面做了0.2mm的下沉台阶，放置PCB时刚好承托在板边的工艺边上，不会接触到板上的贴片元件，避免压伤0402及以下封装的小型电阻电容。不少设计人员做这类治具部件时容易忽略探针的退针行程，这款结构在设计时预留了足够的空腔高度，探针下压测试完成后回弹时不会和结构件内壁发生剐蹭，长期使用也不会出现探针卡滞无法回弹的问题。另外结构上没有多余的复杂曲面，不管是采用CNC加工还是3D打印打样都能快速成型，打样周期短，针对新板型的测试治具开发时，可以快速调整定位凸台的位置和过孔排布，缩短治具开发周期。在产线实际使用场景里，

　　这类定位结构件不需要频繁维护，日常仅需定期用无尘布擦拭表面的助焊剂残留即可，不会像带弹簧的浮动定位结构那样出现弹簧疲劳失效的问题，稳定性更强；针对不同厚度的PCB，仅需在结构件底部增加对应厚度的垫片调整承托高度，不需要重新加工整个结构件，适配性更强。从建模逻辑来看，整个结构采用参数化设计，定位凸台的位置、过孔的孔径、主体的长宽高尺寸都设置了可调参数，针对不同尺寸的PCB测试需求，仅需修改对应参数就能快速生成新的结构模型，不需要重新绘制草图，能大幅提升治具设计的效率。
