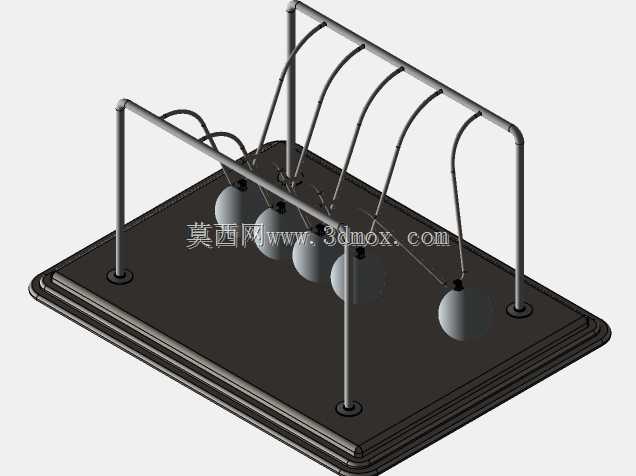

牛顿摆动量能量演示教学装置结构

　　这款牛顿摆装置的结构设计，核心围绕刚体碰撞过程中的动量传递、能量损耗控制两大核心需求展开，首先从应用场景来看，它既可以作为中学物理课堂的演示教具，也能放置在工科院校力学实验室作为碰撞实验的基础验证装置，甚至部分工业展厅、科普场馆也会采用大尺寸版本作为力学原理的直观展示载体，不同场景下的尺寸边界差异较大，教学用桌面款通常整体外框控制在150mm到200mm见方，高度不超过180mm，方便放置在实验台或讲台上，不会占用过多操作空间，而场馆展示款的外框尺寸可以做到500mm以上，适配远距离观看的展示需求。

　　从功能特性来看，装置的核心功能是通过等质量刚性球体的依次碰撞，直观展示弹性碰撞过程中的动量守恒与机械能传递规律，当末端球体被抬升一定角度释放后，重力势能转化为动能，在与相邻静止球体接触碰撞的瞬间，冲击力通过紧密排列的中间球体逐层传递，最终将动能传递到最另一侧的末端球体，使其摆动到接近初始抬升高度的位置，整个过程中球体的材质选择直接影响演示效果，通常采用高密度碳素钢或轴承钢加工球体，表面做抛光处理降低空气阻力影响，球体直径根据整体尺寸匹配，桌面款通常选用18mm到25mm直径的球体，保证单球质量足够，减少空气阻力带来的能量损耗，让摆动循环次数能达到15次以上，满足课堂演示的观察时长需求。

　　设计思路上，首先要保证框架的整体刚性，外框采用多层叠合的矩形边框结构，边框的截面厚度根据整体尺寸匹配，桌面款的边框厚度通常在8mm到12mm，避免球体碰撞过程中框架产生共振吸收能量，影响碰撞传递的效率，框架的顶部横梁需要加工等间距的悬挂点位，点位的间距与球体直径严格匹配，保证相邻球体在静止状态下刚好处于相切接触状态，既不能留有间隙导致碰撞传递出现延迟，也不能过度挤压让球体产生预紧力，导致初始状态就存在内应力影响碰撞效果。悬挂结构采用低阻尼的柔性吊线，吊线的长度需要严格一致，保证所有球体的球心处于同一水平高度，摆动过程中球体的运动轨迹处于同一垂直平面内，不会出现侧向偏移导致球体错位碰撞，吊线的固定点采用可微调结构，方便装配时调整每个球体的高度与位置，保证所有球体的中心对齐。

　　安装边界方面，桌面款装置的底部需要做平整处理，保证放置在水平台面上时不会出现倾斜，底部可以加装防滑垫，避免球体摆动过程中整个装置出现滑移，悬挂点位的位置距离横梁边缘需要留出至少1.5倍球体直径的空间，保证末端球体摆动到最大角度时不会与框架侧边产生干涉，球体摆动的最大抬升角度通常控制在30度到45度之间，这个角度区间内碰撞的能量传递效率最高，同时不会因为角度过大导致吊线出现过大的摆幅，影响装置的稳定性。在实际教学应用中，这款装置可以配合高速摄像机捕捉碰撞瞬间的球体形变与速度变化，也可以加装光电门传感器测量每个球体的摆动速度，定量验证动量守恒公式，相比纯理论讲解，实体装置能让观察者直观感受到碰撞过程中的能量传递规律，降低力学原理的理解门槛。结构设计过程中还要考虑长期使用的耐用性，吊线选用耐磨的尼龙或不锈钢丝材质，避免长期反复摆动出现断裂，球体表面做防锈处理，防止长时间放置出现氧化锈蚀，影响表面光洁度与碰撞刚性，框架的边角做倒圆角处理，避免使用过程中划伤操作人员，整体结构无复杂的传动部件，装配完成后不需要额外的维护，只需要定期调整吊线长度保证球体对齐即可。
