壁挂式户外遮阳挡雨箱体支撑结构

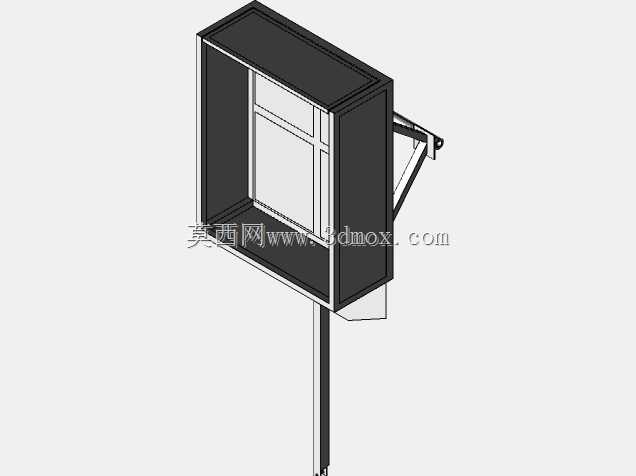

　　该结构主要应用于户外公共区域、厂区外墙、建筑外立面等需要外置安装功能箱体的场景，可承载防护类箱体、信号中转箱体、小型设备外罩等部件，核心作用是为内置部件提供稳定的安装支撑，同时配合箱体本身实现遮阳、挡雨、防尘的防护效果，避免内置部件直接暴露在露天环境下受日晒雨淋侵蚀，延长内置元器件或设备的使用寿命。从结构功能来看，整个装置分为箱体主体与壁挂支撑两大部分，箱体采用框式拼接结构，侧边与背部设置封闭蒙板，正面预留可开启的窗格结构，既可以保证内置部件的防护密封性，也能通过正面窗格实现观察、操作或者信号透传的需求，窗格位置设置十字加强筋，在不遮挡正面有效使用面积的前提下提升面板的抗形变能力，避免户外风压或者外力碰撞导致面板变形。

　　支撑部分采用单立柱加斜向三角撑的组合形式，立柱垂直固定于安装基面，斜撑一端连接箱体背部上角，另一端连接立柱下部，形成稳定的三角受力结构，相比纯悬臂支撑能大幅降低立柱与墙面连接位置的弯矩载荷，提升整体结构的抗风载、抗振动能力，即使在大风天气或者有轻微外力触碰的情况下，也能保证箱体位置稳定不晃动。设计过程中优先考虑户外安装的实际工况，首先对受力路径做了明确规划：箱体自身重量以及风载带来的作用力，先通过箱体背部的连接点传递到斜撑与立柱上，再通过立柱底部的安装法兰分散传递到墙面或者地面安装基面，所有连接节点都预留了标准紧固件的安装位置，不需要现场做额外的焊接加工，装配时可以先将支撑结构固定在安装基面上，再将箱体整体挂载到支撑上，

　　降低高空作业的装配难度。外形尺寸方面，箱体整体采用方正的矩形轮廓，纵深尺寸控制在较小范围，避免过度突出安装基面占用公共通行空间，立柱长度根据常规户外安装的视线高度做了匹配，安装后箱体正面中心位置距离地面的高度符合成年人站立操作或者观察的舒适区间，不需要过度仰头或者弯腰即可完成常规操作。安装边界上，立柱底部的安装基面需要满足一定的承重要求，墙面安装时需要匹配对应规格的膨胀螺栓，地面安装时可以做混凝土预埋固定，斜撑与箱体的连接位置设置了长条形调节孔，安装时可以根据实际墙面的平整度微调箱体的水平角度，保证安装后箱体正面处于垂直状态，不会出现倾斜积水的问题。箱体的顶部做了微倾斜的封板设计，雨水落在顶部后可以顺着倾斜面快速排出，

　　不会在顶部积留渗透到箱体内部，侧边蒙板采用折边拼接工艺，拼接位置设置向内的翻边，即使有少量雨水顺着外壁流下，也会被翻边阻挡不会渗入箱体内部，所有金属构件的棱边都做了倒角处理，避免安装维护过程中划伤操作人员。在结构强度校核上，针对常见的户外六级风载工况做了受力验算，斜撑采用矩形截面型材，立柱采用同规格矩形管，两者的连接节点采用角码加固，保证在额定载荷下结构的形变位移量控制在允许范围内，不会因为长期受载出现金属疲劳导致结构失效。
