ASME16.5标准2-1/2寸凸面盲板法兰

　　在石油化工、市政给排水、工业流体输送的管路系统中，盲板法兰是实现管路末端封堵、分段隔离的核心承压连接件，这款符合ASME 16.5标准的2-1/2寸凸面盲板，正是针对中低压管路的封堵需求设计的实体构件。从实际工程应用来看，这类盲板常被用在管路检修段的末端、设备接口的临时封堵位置，或是需要预留后期拓展接口的管段处，相比焊接封头，它具备可拆卸、重复拆装的优势，能在管路改线、设备检修时快速实现通断切换，无需切割破坏原有管路结构。

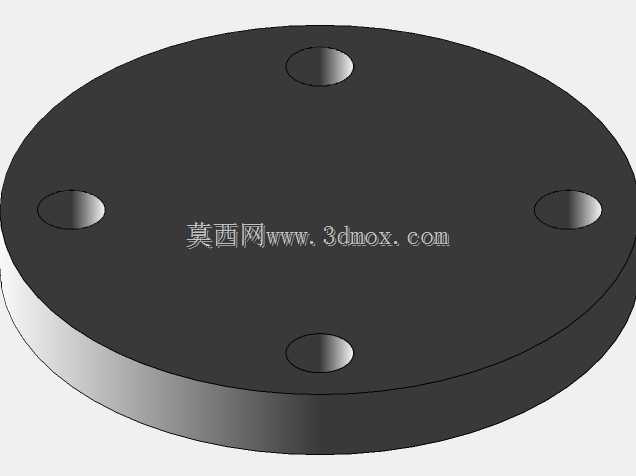

　　这款盲板采用凸面密封结构设计，密封面高出法兰盘本体一定高度，安装时配合对应压力等级的非金属垫片或金属缠绕垫片，能够在螺栓预紧力的作用下形成均匀的密封比压，有效阻断管内流体的渗漏路径。盘体上均匀分布的四个螺栓孔，孔位公差严格匹配ASME 16.5标准中2-1/2寸对应压力等级的孔距要求，安装时可与同规格的对焊法兰、平焊法兰直接配对，无需额外加工适配。盘体边缘做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺锐边，避免安装时划伤操作人员，也能在对接时起到导向作用，让法兰盘更顺畅地嵌入配对法兰的定位范围。

　　从设计思路上看，这款盲板的厚度取值充分考虑了对应压力等级下的承压强度要求，通过有限元受力校核，盘体在额定工作压力下不会出现明显的挠曲变形，保证密封面的平面度始终维持在密封要求的公差范围内。密封面的表面粗糙度按照标准要求加工，既不会因为表面过于粗糙导致垫片无法填充微观缝隙造成渗漏，也不会因为表面光洁度过高增加不必要的加工成本。螺栓孔的位置度公差控制在合理范围内，确保现场安装时螺栓能够顺利穿入，不会出现孔位错位需要强行铰孔的情况，降低现场安装的工作量。

　　在安装边界方面，这款盲板的外径尺寸严格遵循标准规范，安装时所需的螺栓操作空间与同规格凸面法兰完全一致，无需为其预留额外的安装空间，适配现有管路的安装支架、保温层结构。凸面结构的设计也让垫片的定位更加便捷，安装时垫片不会轻易从密封面滑落，尤其适合高空、狭窄空间内的管路安装作业。盘体无额外的流道开孔，整体为实心锻造结构，相比拼焊结构的盲板，它的整体强度更高，不存在焊缝渗漏的风险，能够适应温度、压力存在小幅波动的工况条件。

　　在日常管路运维中，这类盲板还可以作为管路试压时的封堵元件，在管路分段打压试验时，安装在试验段的两端，能够承受试验压力下的轴向推力，保证试压过程的安全稳定。相比采用阀门作为临时封堵，盲板的密封可靠性更高，不会出现阀门内漏导致试压失败的问题，同时成本更低，试压完成后可拆除重复利用于其他管段的试压作业。针对不同的输送介质，只要匹配对应材质的盲板与垫片，就可以应用在输水、输油、低压蒸汽输送等不同的管路场景中，适配性较强。

　　建模过程中，对密封面的凸台高度、螺栓孔的沉孔细节、盘体边缘的倒角都做了精准还原，每一处尺寸都严格对应标准中的参数要求，不存在随意简化结构的情况，能够直接用于管路装配的干涉检查、安装工艺模拟，也可以作为生产加工的尺寸参考依据。
