CA6140车床专用双向拨叉结构设计

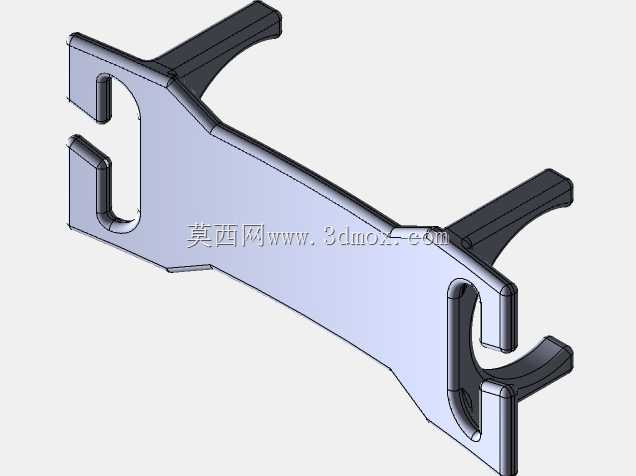

　　在普通车床的进给箱与主轴箱换挡操纵机构中，拨叉是承担滑移齿轮轴向位移驱动的核心执行零件，本次设计的双向拨叉专门适配CA6140型卧式车床的特定挡位操纵工位，区别于常规单拨爪结构，该零件采用对称双拨爪布局，可同时适配两个相邻滑移齿轮的挡位切换动作，减少操纵机构的零件数量，压缩箱体内的安装空间占用。从实际工况出发，车床换挡过程中拨叉需要承受滑移齿轮移动时的侧向阻力，同时在齿轮啮合到位后需要保持位置稳定，避免切削过程中齿轮轴向窜动引发打齿故障，因此零件主体采用等强度变截面薄板结构，在拨爪与主体连接位置做了加厚过渡处理，避免应力集中导致的拨爪断裂问题。设计过程中首先确定拨叉的安装基准，零件中部的开口卡槽为滑移导向槽，与箱体内的操纵导杆配合，

　　卡槽的开口尺寸与导杆直径采用H7/h6间隙配合，保证拨叉沿导杆滑动时无卡滞，同时控制径向间隙在0.02mm以内，避免拨叉摆动导致齿轮啮合错位。两端的拨爪工作弧面与滑移齿轮的拨槽配合，弧面半径与齿轮拨槽的外圆半径匹配，接触面积控制在拨槽侧面面积的70%以上，减少局部压强，降低长期使用后的磨损量。零件的整体外形尺寸根据CA6140车床对应挡位的箱体内腔空间确定，总长度适配两个滑移齿轮的中心距，拨爪的伸出长度满足齿轮全行程换挡的位移需求，安装时拨叉的导杆卡槽与操纵导杆装配后，拨爪卡入对应齿轮的拨槽内，操纵杆带动拨叉沿导杆轴向移动时，即可推动滑移齿轮完成不同挡位的啮合切换。考虑到车床工作时箱体内存在润滑油飞溅，零件表面无复杂积油结构，

　　所有棱边均做R1-R2的圆角处理，既避免装配时划伤操作人员，也减少应力集中点，提升零件的疲劳强度。零件的厚度根据受力计算确定，主体薄板厚度在保证刚度的前提下尽可能减小，降低拨叉移动时的惯性力，让换挡操作更轻便，拨爪位置的厚度比主体厚2mm，提升拨爪的抗变形能力，避免频繁换挡后拨爪弯曲变形导致挡位不到位。从加工工艺角度，该零件适合采用冲压成型后进行局部铣削加工，导杆卡槽与拨爪工作弧面为关键加工面，需要保证位置度公差在0.03mm以内，确保两个拨爪的工作位置同步，换挡时两个齿轮的动作协调，不会出现单边卡滞的情况。在实际装配调试中，该拨叉安装完成后需要手动测试换挡手感，确保全行程移动无卡顿，挡位到位后有明确的定位手感，

　　空载运行时无异常碰撞声响，负载切削时齿轮无轴向窜动，即可满足使用要求。这类双向拨叉的应用，能够简化CA6140车床操纵机构的结构，减少操纵杆的布置数量，降低箱体的加工复杂度，同时提升换挡机构的可靠性，减少日常维护中拨叉类零件的更换频率。
