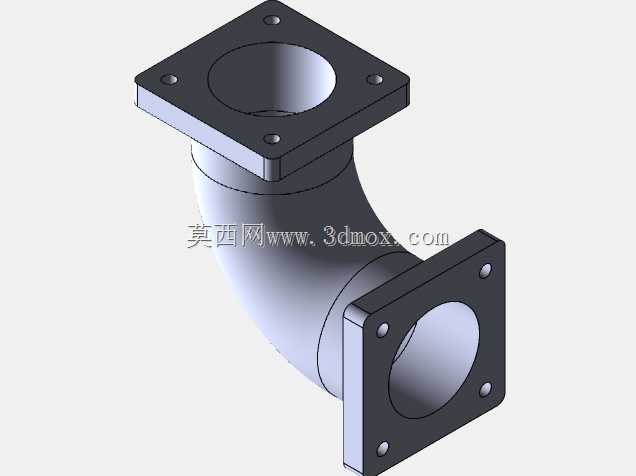

CA6140车床配套90度弯管法兰连接管件

　　在普通卧式车床的流体输送、排屑冷却、润滑介质传输系统中，这类带方形安装法兰的90度弯管是管路转向衔接的核心部件，尤其适配CA6140系列车床的内部管路布局需求，能够在有限的机床内部安装空间内完成管路的直角转向，避免管路弯折死折导致的介质流通阻力骤升问题。从实际应用场景来看，这类弯管常被用于车床冷却系统的切削液输送管路转向、润滑系统的润滑油路转角衔接，部分改造场景中也会用于机床排屑系统的冲屑管路连接，两端的方形法兰结构能够直接通过螺栓固定在机床壁板、阀块或者对应管路的对接法兰面上，不需要额外加工焊接转接座，大幅降低现场安装的配做工作量。

　　从功能特性上看，该弯管采用等通径圆弧过渡设计，转弯处的内壁曲率经过优化，不存在直角突变的流道结构，介质流经时的局部阻力系数远低于直角焊接弯头，能够减少输送过程中的压力损失，对于切削液这类带有细小切屑的混合介质，圆弧过渡的内壁也不容易出现切屑挂壁堆积的问题，长期使用不会出现管路通径被切屑堵塞的情况。两端的方形法兰上均设置了四个对称布置的螺栓安装孔，孔位采用等距对称设计，安装时不需要刻意调整法兰周向角度，四个螺栓均匀锁紧后即可实现端面密封，法兰端面经过铣削加工，平面度能够满足密封垫片的压合要求，搭配耐油橡胶垫片或者紫铜密封垫即可实现无渗漏连接，不需要额外打密封胶，后期维护拆卸也十分便捷。

　　设计思路上，这类弯管的建模首先需要确定两端法兰的安装面距离，也就是弯管的两个接口的中心距参数，这个参数需要严格匹配CA6140车床对应安装位置的空间边界，避免安装后与周边的齿轮、轴系、护板等部件产生运动干涉。建模过程中先绘制两端方形法兰的草图，确定法兰的外轮廓尺寸、安装孔的位置与孔径、中心通径的尺寸，再通过扫描特征生成中间的圆弧弯管段，弯管的弯曲半径需要兼顾通径要求和安装空间限制，弯曲半径过大会导致弯管整体占用空间超出安装边界，弯曲半径过小则会增加介质流通阻力，同时也会提升弯管加工的工艺难度，常规设计中这类管路弯头的弯曲半径一般取通径的1.5倍左右，能够平衡空间占用和流通性能的需求。法兰与弯管的衔接位置做了圆角过渡处理，避免应力集中导致的部件开裂，尤其是在机床运行存在振动的工况下，过渡圆角能够有效分散连接位置的应力，提升部件的疲劳使用寿命。

　　从安装边界来看，两端方形法兰的外轮廓尺寸决定了安装时需要预留的操作空间，螺栓安装时需要预留扳手的操作空间，因此在布局周边部件时，需要在法兰外侧留出至少能够容纳套筒扳手操作的空间，避免后期安装维护时无法锁紧螺栓。弯管的圆弧段外轮廓是整个部件的最大回转边界，安装时需要确认弯管圆弧段与周边运动部件的最小安全间隙，尤其是车床溜板箱、刀架等做往复运动的部件，需要保证运动全过程中不会与弯管产生刮碰，避免管路被撞坏导致介质泄漏。弯管的通径尺寸需要匹配对接管路的通径，保证整个管路系统的通径一致，避免局部通径变化产生紊流影响介质输送效率。在实际选型替换时，除了核对法兰的安装孔位尺寸、中心通径、弯管中心距之外，还需要确认弯管的壁厚参数，根据输送介质的压力选择对应壁厚的部件，润滑系统的油压一般在0.2-0.5MPa区间，冷却系统的压力更低，常规壁厚的钢制弯管完全能够满足承压需求，如果是用于高压油路的场景则需要适当提升壁厚参数，避免长期承压出现管壁鼓胀渗漏的问题。

　　这类弯管的结构虽然简单，但在机床管路系统中起到的作用十分关键，建模过程中需要严格控制各个尺寸的形位公差，尤其是两端法兰端面的平行度、安装孔的位置度，否则安装时会出现螺栓无法穿入、法兰面贴合不严导致渗漏的问题。对于三维建模从业者来说，这类零件是典型的扫掠特征与拉伸特征结合的建模案例，建模过程中需要注意特征之间的衔接关系，避免出现零厚度几何体、特征重叠等建模错误，同时也要结合实际加工工艺的要求，合理设置圆角、倒角等工艺结构，保证建出来的模型能够直接对接生产加工，不需要二次调整结构。
