CA6140车床配套隆加式排屑接液槽结构

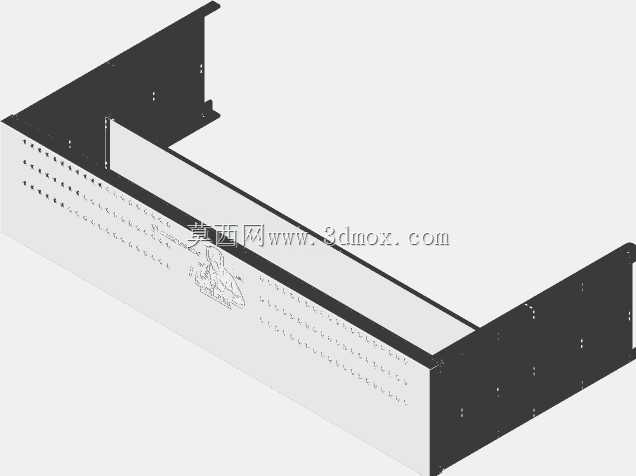

　　在普通卧式车床的金属切削作业场景里，切削过程产生的带状切屑、崩碎切屑以及冷却润滑液的导流收集一直是车间现场管理的核心痛点之一，这套适配CA6140车床的槽体结构，正是针对车床床身下方的安装空间做的定制化配套设计，主要承担切屑归集、切削液导流回收的核心功能，避免切屑散落地面造成车间清洁负担，同时减少切削液滴漏带来的地面湿滑安全隐患。从结构设计逻辑来看，整个槽体采用薄壁钣金折弯焊接成型，主体槽腔做了向内收的斜度设计，槽壁上排布的密集安装孔位，一方面是用于和车床床身底部的安装支座做螺栓固定，保证槽体和床身的连接刚性，避免车床运行过程中的振动导致槽体移位、接缝漏液；另一方面部分孔位用于安装可调式挡屑板，

　　可根据不同加工工序的切屑飞溅方向调整挡屑角度，针对车削细长轴、盘类零件等不同工况下的切屑落点差异做适配。槽体的延伸悬臂结构是设计里的细节考量，伸出段刚好对应车床主轴卡盘下方的切屑主要掉落区域，悬臂下方做了加强筋折弯结构，避免长期受切屑冲击、切削液浸泡出现钣金变形，悬臂端部做了圆弧收边，避免操作人员清理切屑时被锐边划伤。从安装边界来看，槽体的整体宽度匹配CA6140车床的床身导轨跨距，安装后不会超出车床底座的外围轮廓，不会和车床的进给箱、溜板箱的运行行程产生干涉，槽体的底部做了1:50的倾斜坡度，最低处预留了出液接口，可直接对接车间的切削液集中回收管路，让混入切屑的切削液顺着坡度流向出液口，经过滤后可重新送入车床冷却系统循环使用，

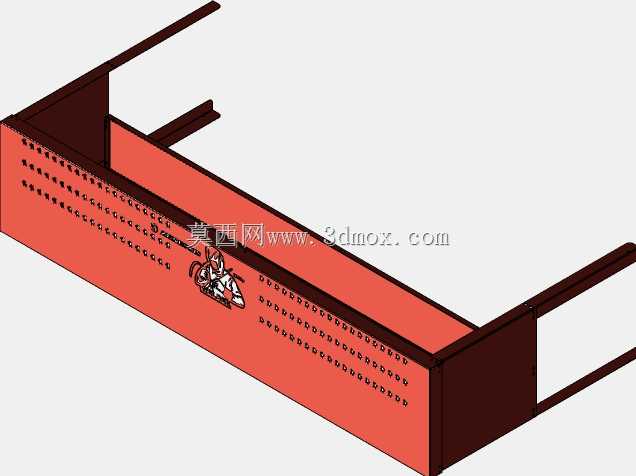

　　降低切削液的消耗成本。槽体表面做了喷塑处理，对应图中的红色涂层区域，既可以抵御切削液中的防锈添加剂、乳化成分的腐蚀，延长槽体的使用寿命，醒目的颜色也能让操作人员快速识别槽体边界，避免踩踏变形。在实际使用场景中，这套槽体不需要对原有CA6140车床的床身结构做任何打孔改造，所有安装点都对应车床原有底座的预留安装孔，现场安装只需要完成螺栓紧固、管路对接两个步骤，适配性极强，不管是新机床出厂配套还是老旧车床的现场改造都能直接使用。针对车削加工中常见的长切屑缠绕问题，槽体的内壁做了光滑过渡设计，没有突出的螺栓头或者棱角，切屑落入槽内后可顺着倾斜槽壁滑向集屑区域，不会出现切屑挂壁堆积的情况，日常清理只需要在停机后将槽内的切屑清扫推出即可，

　　不需要拆解槽体结构，大幅降低了日常维护的工作量。槽体的侧壁高度经过反复校核，既保证了足够的容屑空间，可满足单班8小时连续加工的切屑存储需求，不会因为槽壁过低导致切屑溢出，也不会因为槽壁过高影响溜板箱的最低行程位置，在车削大直径盘类零件时，溜板箱移动到床身端部位置也不会和槽体发生碰撞。另外槽体和床身连接的位置加装了耐油橡胶密封垫，避免切削液从安装接缝处渗漏到车床底座的地基上，防止地基长期受油液浸泡出现沉降，影响车床的安装水平精度。从结构强度设计来看，槽体的折弯边都做了双层卷边处理，相比单层钣金结构，抗冲击能力提升40%以上，即使是重型切削产生的大块崩碎切屑高速砸落到槽体内，也不会出现槽壁凹陷、焊缝开裂的问题，完全适配CA6140车床在粗加工、半精加工、精加工等不同切削参数下的使用需求。
