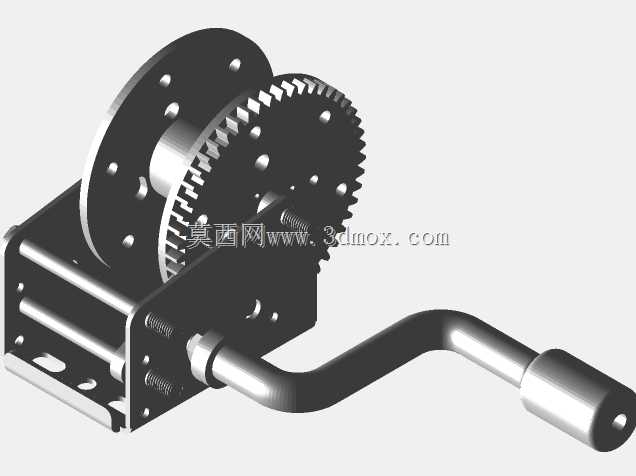

手动式重载牵引绞车结构设计

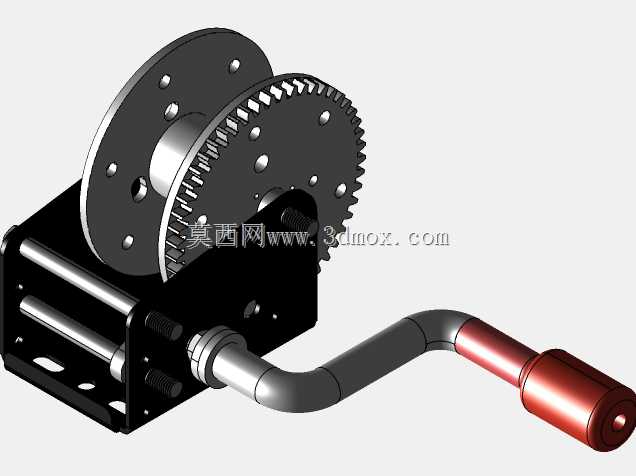

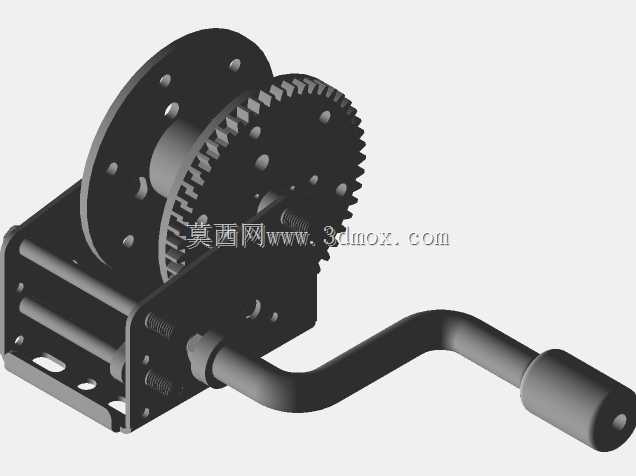

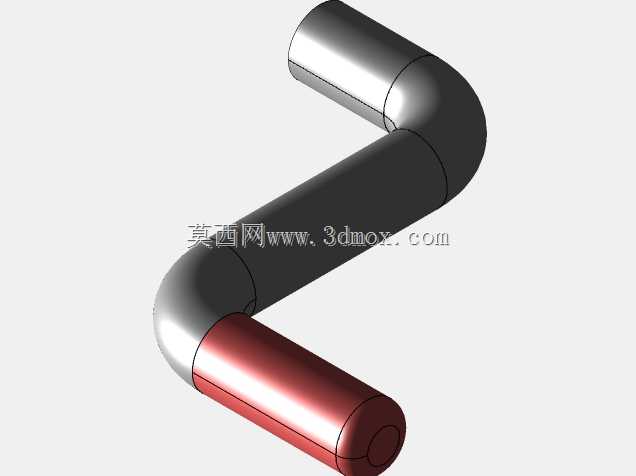

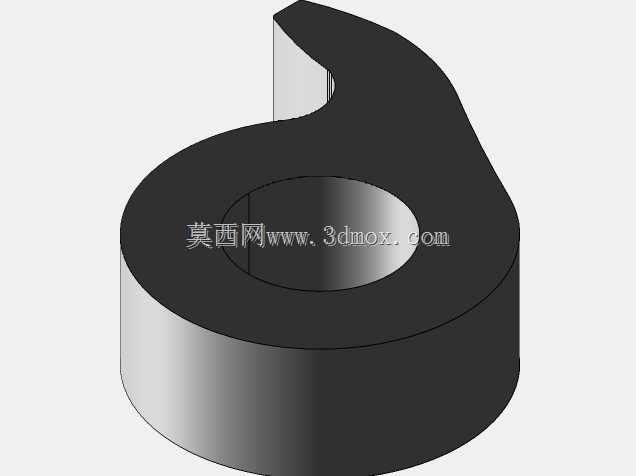

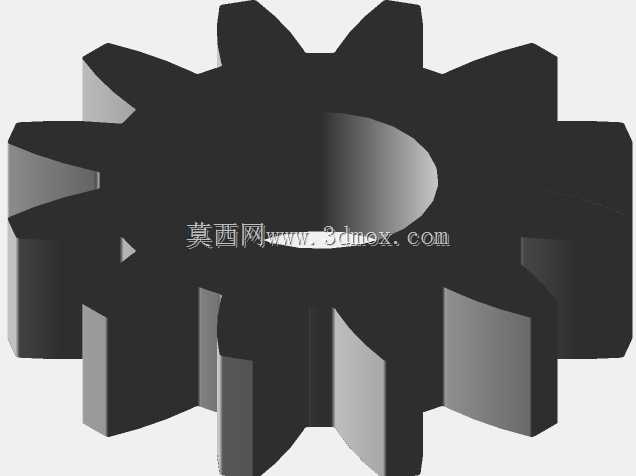

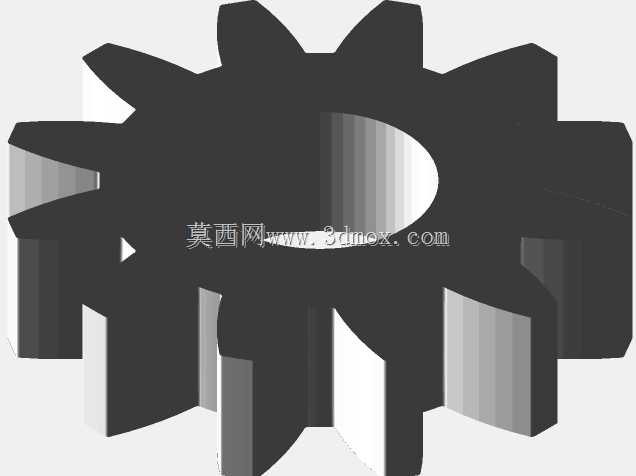

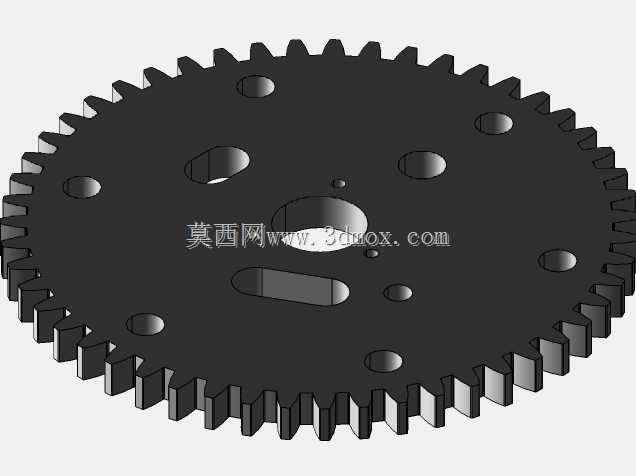

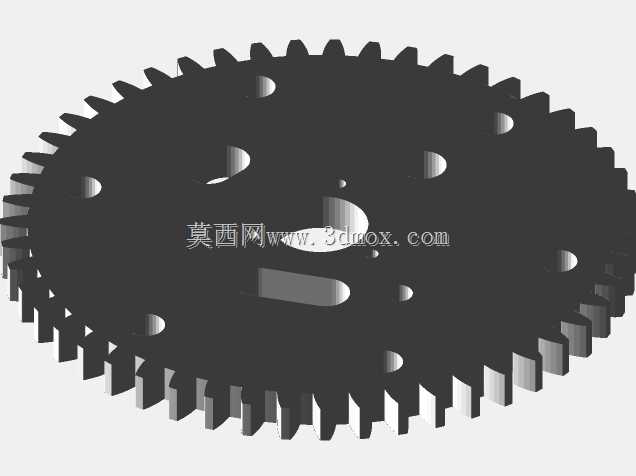

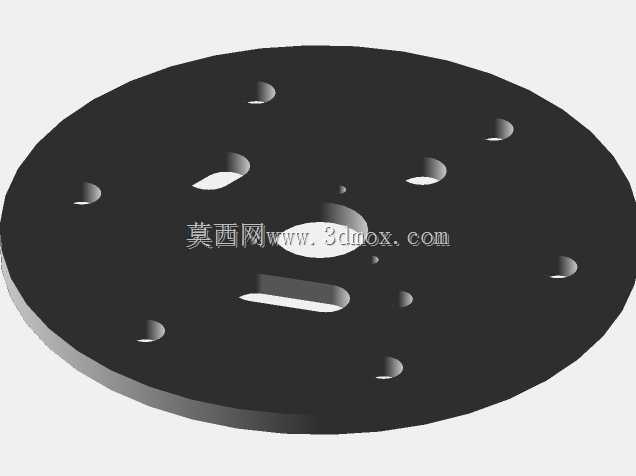

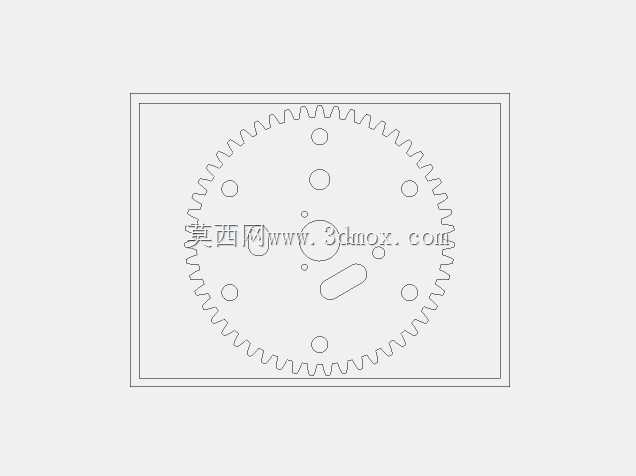

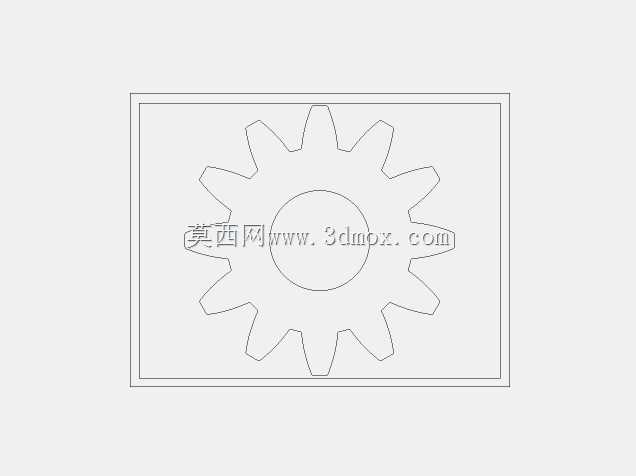

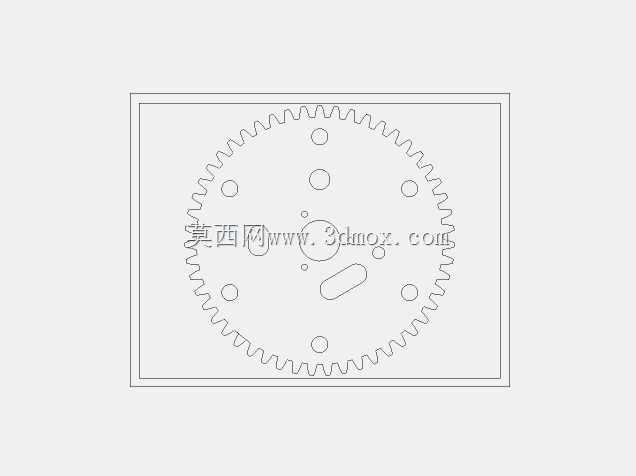

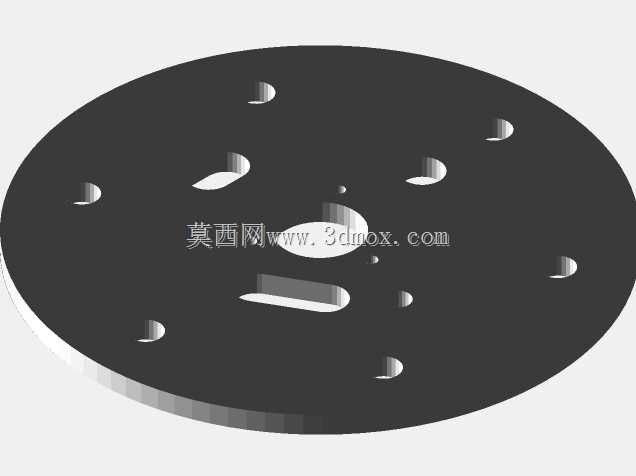

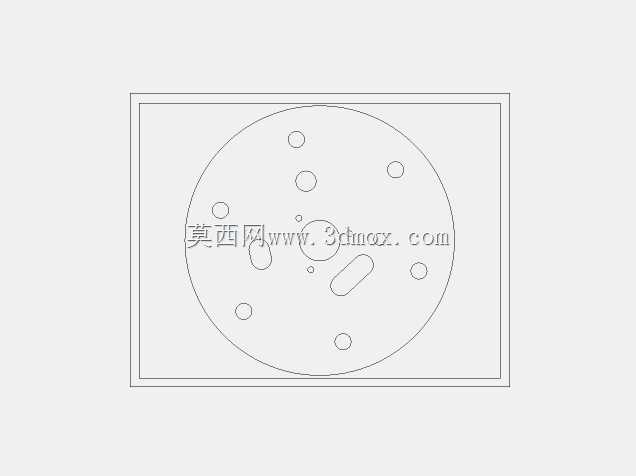

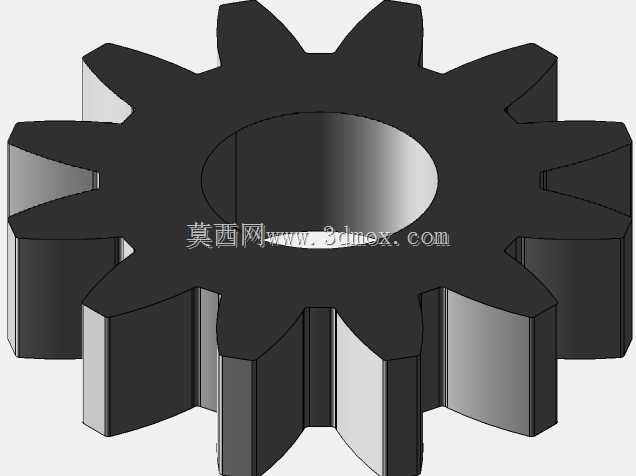

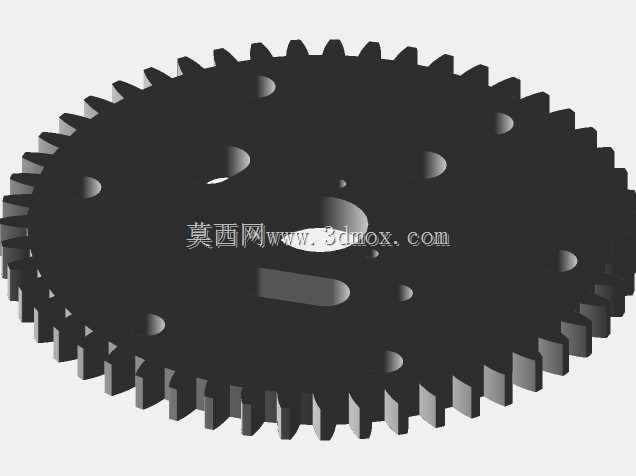

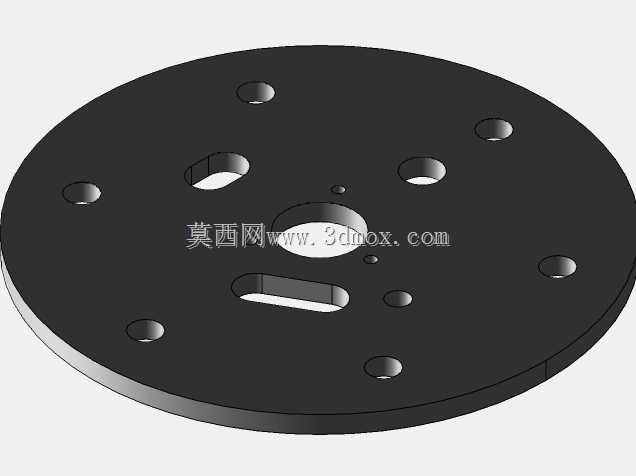

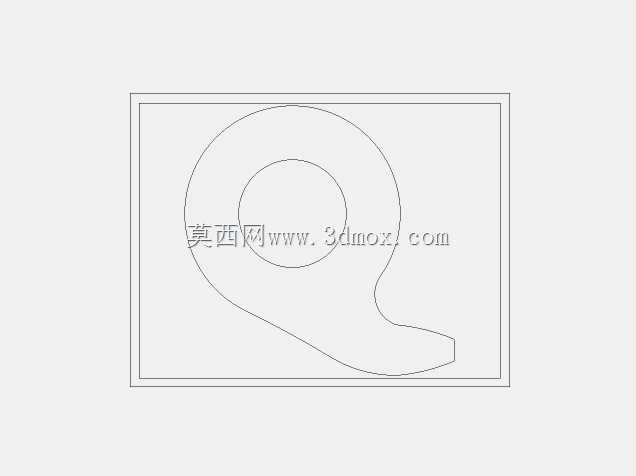

　　这款手动绞车的结构设计，核心围绕无动力场景下的重载牵引与轻量起吊需求展开，常见于户外抢险、小型设备移位、仓储货物调整、农用机具固定等缺乏外接动力的作业场景，可通过人力输入实现负载的牵引、提升与锁止，无需额外配置电源或液压动力源，适配复杂野外、狭小车间等动力接入不便的作业环境。从传动结构来看，设计采用大传动比直齿轮啮合方案，主动端连接弯折式摇臂，摇臂握持段做了防滑滚花处理，操作时可通过延长力臂降低人力输入强度，齿轮副的啮合侧隙经过合理控制，既保证传动过程无卡滞，也能避免反向传动时的旷量冲击，卷筒与大齿轮采用同轴固定连接，齿轮端侧布置了止动棘爪结构，可在摇臂停止施力时自动锁止卷筒，防止负载反向滑落，满足作业过程的安全要求。安装结构上，

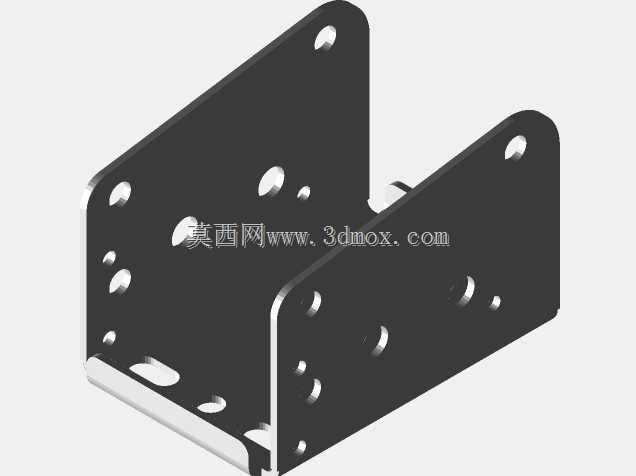

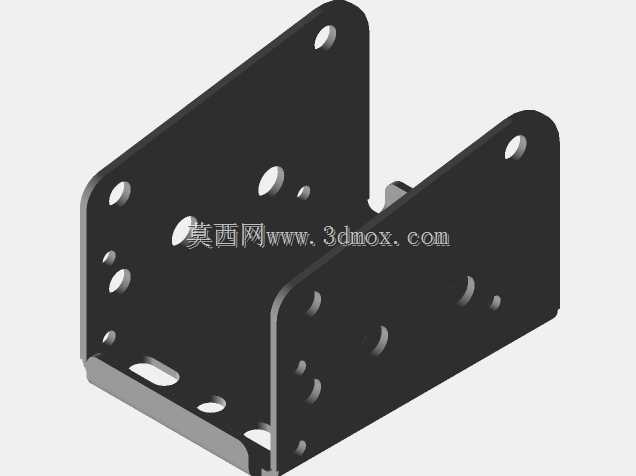

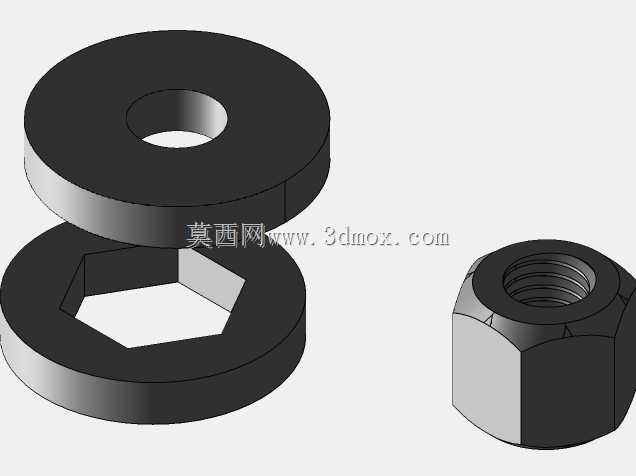

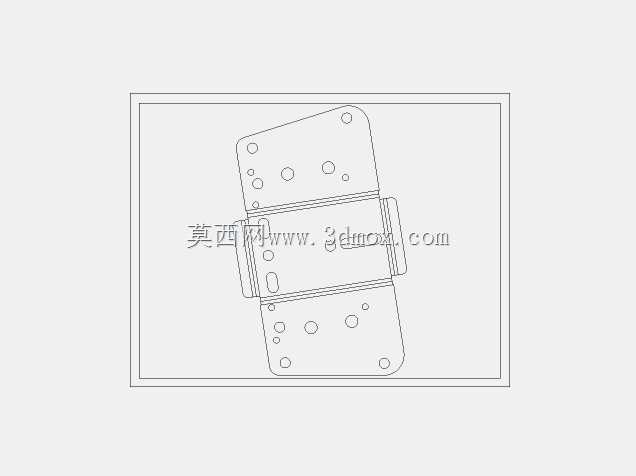

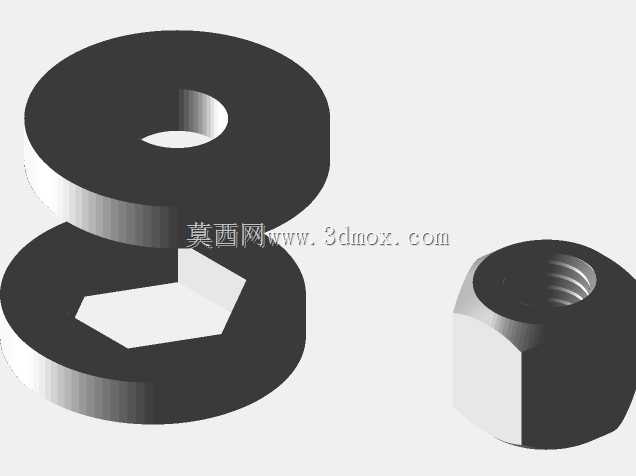

　　绞车主体采用一体式折弯钢板支架，支架底部开设多组长条安装孔，可适配不同孔距的安装基面，既可以通过螺栓固定在钢制机架、平板拖车的基座上，也能临时固定在木质枕木、钢结构横梁上，安装边界兼容性较强，卷筒部分的容绳槽经过尺寸校核，可匹配对应直径的钢丝绳或高强度纤维绳，卷筒两侧的挡缘高度足够，可避免绳索在收卷过程中脱出卷筒引发作业故障。设计过程中充分考虑了手动操作的受力特性，摇臂的回转半径经过人体工程学匹配，操作时手腕无需过度弯折，长时间作业的疲劳度更低，支架上的传动轴孔位同轴度公差控制在合理范围，可降低转动过程的摩擦阻力，齿轮与轴的连接采用平键传递扭矩，避免大负载下出现轴与齿轮的相对滑动，各转动配合位置预留了润滑脂加注空间，

　　日常维护时无需完全拆解即可完成润滑保养。整体结构没有冗余的复杂部件，所有受力部件的壁厚都经过负载校核，支架的折弯边做了加强处理，可承受额定负载下的弯矩与拉力，不会出现支架变形导致的传动卡滞，外露的传动齿轮边缘做了倒角处理，既避免装配时的锐边划伤，也能减少啮合过程的应力集中，延长齿轮使用寿命。
