26齿40系列传动链轮结构设计

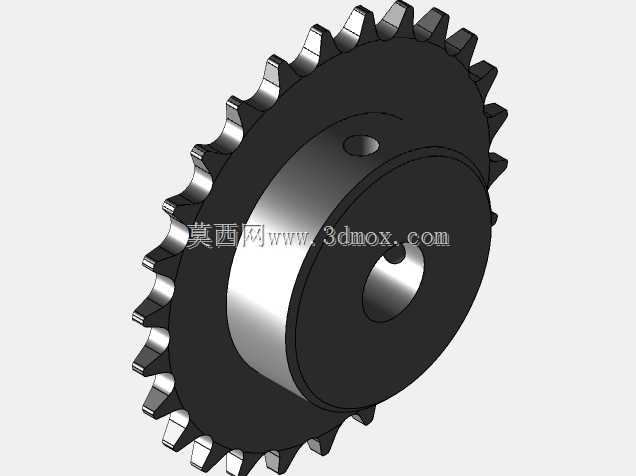

　　在常规的链传动系统设计中，链轮作为和链条直接啮合的核心承载零件，其齿形精度、轮毂结构、安装定位方式直接决定了整套传动机构的运行平稳性与使用寿命，这款26齿适配40系列链条的链轮，主要面向中低速、中等载荷的开式或半开式传动场景，常见于小型输送线、轻工设备辅机、普通机床进给传动、农用机械辅助传动等工况中，这类工况往往对传动件的成本敏感度较高，同时要求零件具备足够的抗冲击能力，不需要过高的加工精度即可满足长期运行需求。从结构设计逻辑来看，这款链轮采用了一体式轮毂结构，没有采用分体式齿圈加轮毂的装配式设计，主要是考虑到小尺寸链轮的整体加工成本更低，装配环节更少，整体刚性更优，适合批量生产应用。齿部的齿形按照标准滚子链链轮的齿廓曲线设计，

　　齿沟圆弧能够和40系列链条的滚子充分贴合，啮合过程中不会出现卡滞、咬链的问题，齿侧的倒角设计能够保证链条在进入和退出啮合时顺畅过渡，即使安装时存在少量的轴向偏差，也能通过齿侧的导向作用让链条顺利归位，降低安装调试的难度。轮毂部分的设计充分考虑了安装边界的限制，轮毂的轴向伸出长度和齿盘宽度保持合理比例，既能够保证和传动轴的配合长度足够，传递额定扭矩时不会出现轴孔压溃、键槽剪切失效的问题，又不会因为轮毂过长导致整体轴向尺寸超出安装空间，轴孔中心设置的键槽采用标准平键配合尺寸，能够适配常规的圆轴传动安装，轮毂端面上的顶丝孔设计，能够在安装完成后通过顶丝锁紧轴和链轮的相对位置，避免正反转切换或者载荷波动时链轮出现轴向窜动、周向打滑的问题。

　　从实际应用的角度来说，这类链轮在选型替换时，首先要确认齿数量和适配的链条型号匹配，其次要核对轴孔直径、键槽宽度、轮毂外径、齿顶圆直径这些关键安装尺寸，避免出现安装干涉的问题。设计这类链轮三维模型时，首先要确定齿部的基本参数，包括节距、滚子直径、齿根圆直径、齿顶圆直径、齿宽等核心尺寸，通过参数化绘制齿廓曲线后阵列生成全部轮齿，再绘制轮毂的基本轮廓，通过拉伸、切除等特征完成整体结构，最后添加键槽、顶丝孔这些安装细节，建模过程中要注意齿根部分的圆角处理，避免应力集中导致的齿根断裂问题，同时要保证轮毂和齿盘连接位置的过渡圆角足够，减少热处理环节的应力集中风险。在实际设备运行中，这类链轮的安装需要保证两轴的平行度偏差在允许范围内，

　　链轮的共面偏差不能过大，否则会加剧链条和链轮的侧面磨损，缩短整套传动机构的使用寿命，日常维护中只需要定期补充润滑脂，清理齿槽内嵌入的杂物，即可保证长期稳定运行。和齿轮传动相比，链传动的链轮对安装精度的要求更低，中心距的适应范围更广，在远距离传动、低速重载的场景下具备明显的成本优势，这款26齿的链轮属于中等齿数的传动链轮，既不会因为齿数过少导致传动多边形效应明显、运行冲击过大，也不会因为齿数过多导致链条磨损后容易出现跳齿脱链的问题，是常规传动比下非常常用的链轮规格，适配的40系列链条也是工业领域应用非常广泛的标准滚子链规格，配件通用性强，替换维护成本低。在结构细节上，齿面的加工粗糙度不需要过高，只要保证齿形尺寸符合标准即可，过高的加工精度反而会提升加工成本，对于非高速传动的场景没有实际意义，轮毂部分的轴孔公差一般采用H7或者H8级别的间隙配合，既能够保证装配时顺利套入传动轴，又不会因为配合间隙过大导致传动时出现偏心抖动，键槽的位置公差要保证和轴孔的对称度，避免装配时平键无法顺利装入，顶丝孔的位置要设置在键槽的同侧或者对侧，保证顶丝能够顶在轴的平面位置，提升锁紧的可靠性。
