手动操作式杯形分配器结构设计

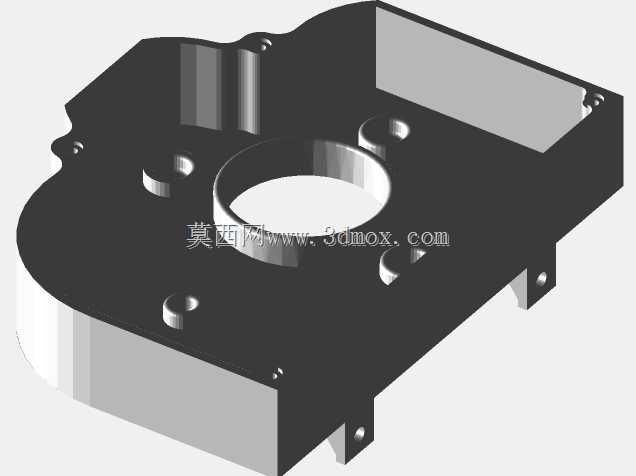

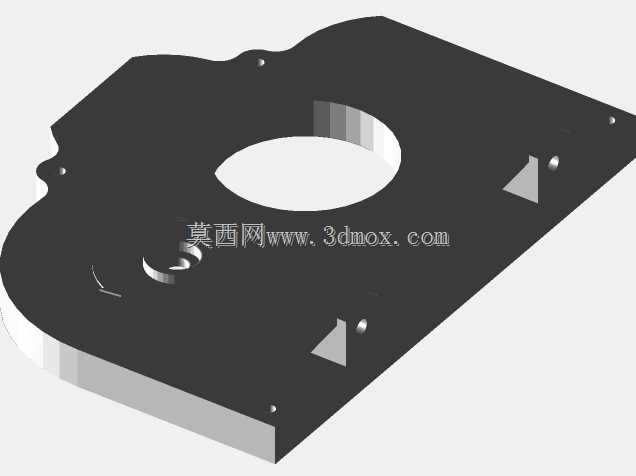

　　这款手动操作的杯形分配器，在日常场景中适配多类取杯需求，不管是家庭厨房的饮水区、办公场所的茶水间，还是小型餐饮档口的自助取水点，都能承担一次性杯子或常规直身水杯的有序存放与单份分配功能，避免杯子堆叠暴露造成的落灰污染，也能减少多人取杯时的交叉触碰问题。从结构设计逻辑来看，主体采用一体化的块状基座成型，基座上预留的大尺寸圆形沉台是杯体堆叠的容纳位，沉台的内径尺寸匹配常规口径的一次性纸杯、塑料杯，深度可容纳15-20只叠放的杯子，沉台边缘做了小角度的倒角处理，既方便杯子堆叠放入时的导向，也能在取杯时减少杯口与基座的剐蹭，避免杯口卷边变形。基座周边分布的安装孔位做了沉孔设计，其中4个M6规格的螺栓孔用于分配器内部导向组件的装配固定，

　　装配时螺栓头完全沉入沉孔内，不会突出基座表面干涉杯体的下落动作；另外4个M8规格的螺栓孔用于将整个分配器固定在墙面、台面支架或者饮水机侧壁上，固定孔的位置分布在基座的四个边角区域，安装后整体受力均匀，长期手动取杯操作也不会出现基座松动偏移的问题。在功能实现上，分配器依靠手动触发的联动结构完成单杯分离，使用者从底部出口处轻拉最下方的杯子，内部的弹性卡爪会自动松开最下方的杯体，同时卡住上方堆叠的剩余杯体，每次动作仅释放一只杯子，不会出现多杯同时掉落的情况，结构没有复杂的电子元件，纯机械联动的设计故障率极低，日常维护只需要定期擦拭沉台内部的积灰即可，不需要额外的润滑或者零件更换。设计时充分考虑了安装边界的适配性，

　　基座整体的外轮廓做了圆角过渡，没有尖锐的棱角，安装在人员频繁经过的区域也不会造成磕碰划伤；基座背面预留了穿线或者走管的避让空间，如果后续需要搭配自动感应出水的设备改装，也有足够的空间加装感应模块，不需要对原有基座做大规模的切削修改。从实际使用的反馈来看，这种纯手动的分配器相比电动分配器成本更低，不需要供电布线，安装位置更加灵活，哪怕是没有预留电源的墙面也可以直接打孔固定，适配更多场景的安装需求。结构建模时对所有的孔位同轴度、沉孔深度都做了公差匹配，M6装配孔的位置度公差控制在0.1mm以内，保证内部导向件装配后动作顺畅，不会出现卡滞；M8安装孔的孔径预留了0.5mm的安装调节余量，现场安装时如果墙面打孔位置有微小偏差，

　　也可以顺利穿入螺栓完成固定。基座的壁厚设计均匀，整体厚度在5mm左右，既保证了足够的结构强度，手动按压取杯时不会出现基座变形，也不会因为壁厚过大造成材料浪费，适合采用注塑或者3D打印的方式加工制作，加工时不需要复杂的侧抽芯结构，常规的两板模即可完成成型，量产的加工成本控制在较低区间。
