CA6140车床中间体法兰式连接盘结构

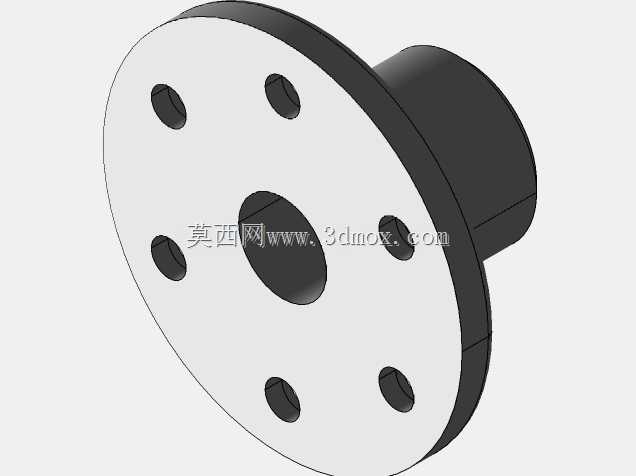

　　在普通卧式车床的主轴箱与进给箱的动力传递链路中，这类带凸台的法兰式中间体承担着轴系同轴定位、扭矩传递过渡的核心作用，区别于常规管道用法兰，其安装面的孔位排布完全匹配CA6140车床对应安装基面的螺纹孔位置，不需要额外加工适配垫板即可完成装配。从实际装配场景来看，该零件大直径圆盘端面作为安装基准面，平面度要求控制在0.02mm以内，保证与箱体贴合后不会出现偏斜，避免后续连接的轴系出现同轴度超差引发的运转振动、轴承过早磨损问题。圆盘上均匀分布的六个通孔为螺栓过孔，孔径比配套连接螺栓大0.2mm，预留少量安装调整余量，同时孔位的位置度公差控制在φ0.1mm范围内，保证安装时螺栓能顺利穿入箱体基面的螺纹孔，不会出现别劲情况。

　　中心的大直径通孔为轴类零件穿过或配合的通道，孔壁的粗糙度要求达到Ra1.6，与配合轴颈的间隙控制在0.01-0.03mm之间，既保证装配时能顺利推入，又能避免间隙过大导致的传动晃动。圆盘一侧延伸的圆柱形凸台为定位止口，其外径与对应箱体上的定位孔采用H7/h6的间隙配合，装配时止口先插入箱体定位孔完成径向定位，再穿入螺栓紧固，能大幅降低装配时的找正时间，即使是维修更换场景下，不需要打表找正即可保证零件的安装位置精度。设计过程中，圆盘的厚度经过刚度校核，在额定传递扭矩下，端面的最大变形量不超过0.005mm，避免因受力变形导致连接面出现缝隙，渗入切削液或金属碎屑影响内部传动结构。凸台的长度根据箱体侧壁的厚度确定，保证插入定位孔后，

　　凸台端面不会与箱体内的运动零件发生干涉，同时凸台根部设计有R1的圆角过渡，减少应力集中，避免车床频繁正反转切换时，根部因交变应力出现开裂问题。从安装边界来看，该零件装配完成后，圆盘外圆距离周边箱体筋板的最小间隙为5mm，预留足够的扳手空间，方便使用套筒扳手完成螺栓的紧固操作，不需要拆卸周边其他附件即可完成该零件的装拆，降低日常维护的工作量。实际使用中，这类中间体还能补偿不同轴段之间的少量安装误差，当两端连接的轴系存在微小的角度偏差时，圆盘端面的接触压力会均匀分布，不会出现局部应力过大的情况，延长整套传动机构的使用寿命。不同于定制化的专用连接零件，该结构的尺寸参数完全适配CA6140车床的原厂安装尺寸，可直接替换原厂磨损的同位置零件，

　　不需要对车床本体进行任何二次加工，维修替换的适配性极强。在建模过程中，所有孔位的排布、止口的配合尺寸、各端面的粗糙度要求都完全按照车床维修手册的原厂参数设定，每一个特征的尺寸公差、形位公差都对应实际加工的工艺要求，比如六个安装孔的倒角为C1，去除毛刺避免装配时划伤安装基面，中心孔两端的倒角为C2，方便轴件插入时的导向，凸台外圆的端面倒角为C1.5，插入箱体定位孔时能顺利导入，不会刮伤定位孔的内壁。零件的材质选用45号钢，调质处理硬度达到HB220-250，兼顾强度与韧性，能承受车床运转时的交变冲击载荷，表面进行发黑处理，提升防锈能力，避免车间内的切削液、润滑油长期侵蚀导致零件表面锈蚀，影响后续拆卸维护。
