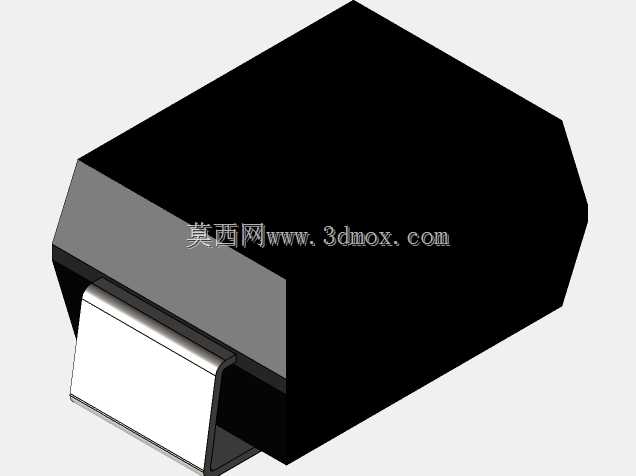

SMA封装DO-214AA贴片二极管三维结构

　　在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表面贴装类半导体器件的三维模型精度，直接影响到后续SMT产线的钢网开孔、回流焊治具设计以及整板装配干涉校验的可靠性，DO-214AA也就是常说的SMA封装贴片二极管，是板级电路里用于整流、续流、瞬态电压抑制的核心无源半导体器件，这类器件的三维建模不能只做外观示意，必须贴合实际量产器件的尺寸公差与安装边界来搭建。

　　从实际应用场景来看，这类封装的二极管普遍用在电源输入端口的防反接电路、DC-DC变换回路的续流路径、信号端口的ESD防护支路，工作时需要通过一定的正向电流，同时承受反向耐压，封装本体的塑封料是黑色环氧模塑料，具备UL94V-0级阻燃特性，两端的引脚是镀锡铜合金材质，焊接端的共面度要求控制在0.1mm以内，否则过回流焊时容易出现虚焊、立碑等工艺缺陷。建模时首先要还原塑封本体的切角结构，DO-214AA封装的本体并非规则长方体，两端有对称的斜切成型面，这个结构是塑封模具脱模时的工艺特征，同时也能在视觉上辅助产线操作人员识别器件极性，避免贴装反向。

　　设计建模过程中，需要严格把控安装边界尺寸：本体长度方向的总尺寸要控制在4.2mm到4.5mm之间，本体宽度2.5mm左右，塑封本体的高度从PCB板面算起不超过2.2mm，两端伸出的焊接引脚宽度为1.5mm，引脚末端到本体中心的距离要符合SMA封装的标准焊盘间距，也就是两个焊盘中心距为2.7mm，焊盘设计时通常会比引脚宽度宽出0.3mm左右，长度方向延伸0.5mm，保证焊锡的爬锡空间。建模时要注意引脚与塑封本体的衔接位置，实际器件的引脚是从塑封本体侧面的凹槽内伸出，并非与本体侧面完全齐平，这个细节如果忽略，在做整板装配检查时，会误判器件与周边贴片电容、电阻的安全间隙，按照SMT产线的工艺要求，同面贴片器件之间的安全间隙至少要保留0.3mm，高压回路周边的器件间隙还要进一步放大到0.8mm以上。

　　从功能特性对应的结构设计来看，塑封本体内部包裹着半导体芯片与键合引线，外部的黑色塑封除了提供机械防护、绝缘隔离之外，还要兼顾散热能力，SMA封装的热阻大概在20℃/W左右，工作时产生的热量一部分通过引脚传导到PCB焊盘，一部分通过塑封本体表面对流散热，所以建模时不需要还原内部的芯片与键合结构，但是要保证外部轮廓的精度，尤其是底部与PCB接触的平面度，因为在做热仿真分析时，器件与PCB的接触面积会直接影响热阻参数的赋值准确性。

　　在实际的结构选型校验中，这类贴片二极管经常会布置在板边靠近接线端子的位置，或者是功率电感、MOS管等发热器件的周边，这时候三维模型的高度尺寸就尤为关键，如果外壳结构件与PCB的净空高度只有2.5mm，那么器件本体2.2mm的高度加上PCB表面阻焊层、锡膏厚度的0.15mm左右，剩余的间隙刚好满足装配要求，要是模型高度做的偏大，就会误判为存在结构干涉，导致后续改模增加成本；要是模型尺寸做小了，实际装配时就会出现器件顶到外壳的问题，影响生产良率。另外，建模时还要还原极性标识的位置，实际器件在本体的负极端会有一条白色或者银色的色带标识，对应模型上要在对应端面做出标识特征，方便在PCB三维装配检查时核对器件极性，避免出现电路设计上的极性反向错误，毕竟二极管是极性器件，一旦贴装反向，轻则电路功能失效，重则造成电源短路烧毁板卡。

　　很多新手建模时容易把SMA封装和SMB、SMC封装混淆，三者的尺寸是依次增大的，SMA是三者中尺寸最小的，DO-214AA对应的就是SMA，引脚的伸出长度、本体的切角角度都和另外两种封装有明显区别，建模时要严格对照JEDEC的DO-214系列封装标准来核对尺寸，不能凭感觉缩放。另外，引脚的弯折弧度也要符合实际器件的成型工艺，贴片二极管的引脚不是直角弯折，而是有一个小的圆弧过渡，这个圆弧半径大概在0.2mm左右，这个细节虽然不影响大的装配校验，但是在做高精度的SMT贴装仿真、焊锡成型仿真时，会直接影响仿真结果的可信度。

　　在板级设计的协同工作中，结构工程师拿到准确的三维模型后，可以快速完成器件布局的空间校验，硬件工程师可以结合模型的尺寸确认焊盘设计是否合理，工艺工程师可以根据模型的外形尺寸调整贴片机的吸嘴位置、识别相机的参数，所以这类通用电子元器件的三维模型，核心价值就是打通设计、工艺、制造环节的尺寸信息壁垒，避免因为二维图纸的信息偏差导致的生产问题，不需要做过多的冗余细节，但是所有涉及装配、焊接、干涉检查的关键尺寸，必须和量产器件保持一致，公差范围控制在±0.05mm以内，才能满足工业级设计的使用要求。
