CA6140车床带凸台多孔法兰连接座

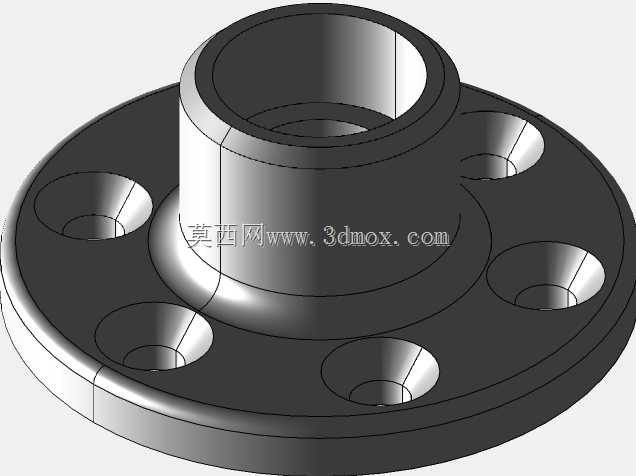

　　在普通卧式车床的进给箱、溜板箱与床身的衔接部位，这类带轴向凸台的多孔法兰连接座是承担定位与载荷传递的核心衔接零件，日常设备大修、备件国产化替换时，这类零件的测绘建模精度直接决定装配后传动系统的同轴度是否达标。从结构功能上看，该零件圆盘底座上均匀分布的六个沉孔，是用于穿装内六角圆柱头螺钉实现与床身安装基面的锁紧固定，沉孔的锪平深度设计刚好可以容纳螺钉头部，保证安装后螺钉端面不突出法兰底座平面，避免与相邻运动部件发生刮蹭，这也是机床外露连接件设计的通用准则，防止积屑、切削液残留堆积在紧固件位置造成后期拆卸困难。中部向上延伸的阶梯凸台，内孔为贯通式设计，主要作用是为进给光杆或者操作杆提供径向支撑定位，凸台的外圆与相邻箱体的定位止口采用小间隙配合，装配时可以快速实现相邻部件的同轴找正，不需要反复打表调整，能大幅缩短车间装配的作业时长。

　　设计这类零件时，首先要匹配CA6140车床原有安装基面的孔位坐标，六个安装孔的中心圆直径必须与床身预制的螺纹孔位置完全重合，误差控制在0.02mm以内，否则装配时会出现螺钉无法穿入、强行锁紧后零件产生内应力的问题，长期运行在车床的振动工况下很容易出现连接松动甚至法兰根部断裂的故障。凸台的高度尺寸需要结合相邻箱体的安装间隙确定，既要保证止口配合长度足够提供稳定的径向定位，又不能过长导致相邻部件装配时出现轴向顶死的情况，内孔的尺寸公差按照H7级精度设计，与穿过的光杆保持间隙配合，既不会因为间隙过大造成光杆运转时出现径向跳动，影响进给精度，也不会因为间隙过小导致光杆转动卡滞，增加操作手柄的扳动阻力。法兰底座的厚度设计需要兼顾刚性与重量控制，太薄的话锁紧螺钉时底座会产生翘曲变形，导致凸台内孔的轴线与安装基面垂直度超差，太厚则会增加不必要的零件重量，还会挤占床身侧的有限安装空间。

　　从实际应用场景来看，这类法兰连接座除了用在CA6140车床的进给系统衔接位置，同结构的变体也广泛应用在其他普通卧式车床、铣床的箱体与机架连接部位，核心作用都是实现两个垂直安装面部件的精准定位与刚性连接。建模过程中需要注意沉孔的锥角角度要匹配标准内六角螺钉的头部尺寸，凸台与底座连接的位置要设计合理的铸造圆角，避免应力集中，因为车床运行过程中会持续承受切削力带来的交变振动，应力集中位置很容易萌生疲劳裂纹。零件的材质一般选用HT200灰铸铁，铸造后经过时效处理消除内应力，再进行机加工，安装基面与凸台端面的平行度、凸台内孔与安装基面的垂直度都是关键形位公差，加工时需要一次装夹完成相关面的加工，保证形位公差符合设计要求。安装时要先将凸台止口插入相邻箱体的定位孔，再对角逐步拧紧六个安装螺钉，保证每个螺钉的锁紧力矩一致，避免底座受力不均产生变形，日常设备维护时只需要定期检查螺钉是否松动，不需要额外的润滑保养，这类零件的失效形式大多是长期使用后内孔磨损、或者受外力撞击导致凸台断裂，备件替换时只要安装尺寸匹配，就能直接完成装配，不需要对床身进行二次加工。
