CA6140车床专用带凸台安装支座结构

项目分类:机床 发布时间:2023-11-23 ID:718443
  • CA6140车床专用带凸台安装支座结构

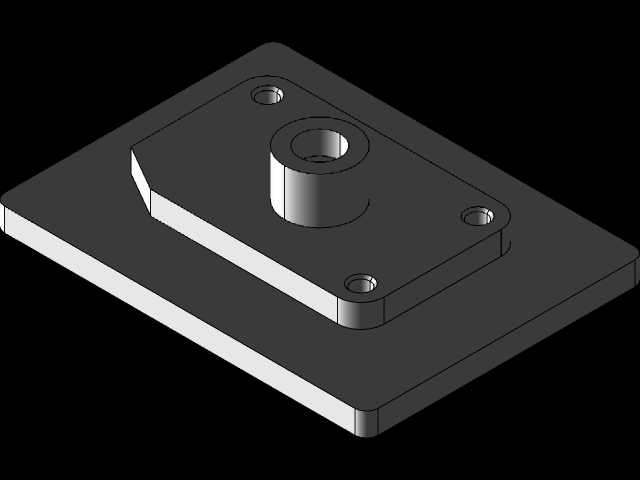

  在普通卧式车床的进给箱、溜板箱与床身的衔接部位,这类带中心凸台的安装支座是承担轴类部件定位、载荷传递的核心连接件,日常加工中,刀具进给的轴向力、溜板移动的交变载荷都会通过支座传递到床身基体,其结构合理性直接影响车床加工的尺寸稳定性与长期运行精度。从实际装配场景来看,该支座的底板采用带切角的矩形构型,并非完整矩形,这一设计是为了避让床身侧面的加强筋凸起,避免安装时出现干涉,四个安装孔分别布置在底板的四个角位,孔位周边做了锪平处理,能够保证内六角螺栓安装时头部完全沉合,不会突出安装面影响相邻部件的滑移行程,锪平深度经过匹配计算,刚好覆盖螺栓头的标准高度,不会过度削弱底板的结构强度。中心位置的凸台采用阶梯圆柱构型,内部为贯通的光孔结构,

  主要用于穿装定位销轴或者支撑进给轴的衬套,凸台的外径与配套衬套的外径采用基孔制过渡配合,装配时能够保证衬套压装后无径向窜动,凸台的高度经过严格校核,既能够为衬套提供足够的支撑长度,避免轴类部件运转时出现悬臂偏摆,又不会因为过高导致与溜板箱的移动盖板产生刮碰。设计过程中,首先要匹配CA6140车床床身的安装面轮廓,确定底板的整体外廓尺寸,四个安装孔的中心距完全对应床身上预先加工的螺纹孔位置,不需要二次扩孔或者修配,能够直接实现原位替换;其次要核算中心凸台的承载能力,根据车床最大进给抗力下的载荷工况,对凸台与底板衔接的圆角部位做应力校核,衔接处采用R3的过渡圆角,避免直角衔接带来的应力集中,长期承受交变载荷时不会出现根部开裂的问题。

  从安装边界来看,底板的厚度为12mm,安装后整体突出床身表面的高度为32mm,周边预留的装配间隙不小于5mm,能够满足日常维护时拆卸衬套、加注润滑脂的操作空间,不需要拆解周边的防护盖板即可完成维护作业。实际使用中,这类支座的加工采用铸铁HT200材质,经过时效处理消除内应力,安装面的平面度控制在0.02mm以内,能够保证与床身安装面完全贴合,不会因为贴合间隙导致装配后凸台的垂直度超差,中心凸台的内孔与底板安装面的垂直度公差控制在0.015mm/100mm,穿装的轴类部件运转时不会出现卡滞、偏磨的问题。不同于通用的标准支座,该结构完全匹配CA6140车床的特定安装位置,切角的位置、凸台的偏心量都是根据车床原有部件的空间布局确定,

  没有多余的冗余结构,在保证结构强度的前提下尽可能控制零件重量,减少床身的附加载荷。在机加工工艺安排上,首先铣削底板的两个大面,保证平行度要求,然后以底面为基准加工四个安装孔与中心凸台的外圆、内孔,一次装夹完成关键尺寸的加工,避免二次装夹带来的位置误差,凸台的端面与内孔的垂直度也在同一次装夹中保证,后续压装衬套时不会出现衬套偏斜的问题。这类零件虽然结构不复杂,但是作为车床传动部位的支撑件,其尺寸精度、形位公差直接影响到车床进给系统的运行平稳性,哪怕是0.03mm的垂直度误差,都可能导致进给轴运转时出现周期性的阻力波动,反映到加工工件上就会出现表面振纹、尺寸超差的问题,因此设计时每一处尺寸的确定都要结合实际装配空间、载荷工况、维护需求综合考量,不能单纯照搬通用支座的结构参数。
