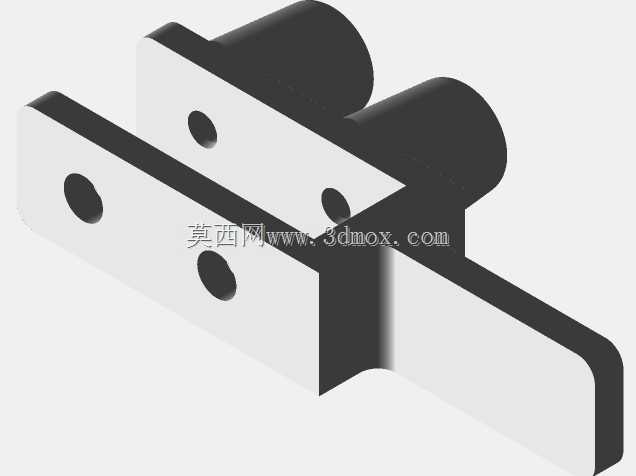

Diabolo550微型直升机SLS打印改装结构件

　　在微型遥控直升机的改装与维护场景中，原厂注塑零件的抗冲击性能不足、定制化适配性差一直是困扰航模爱好者与小型飞行器调试人员的常见问题，这套适配Diabolo 550机型的改装结构件，正是针对SLS与MJF工业级3D打印工艺的成型特性做的定向结构优化，用来替换对应位置的原厂标准微型直升机零件，解决原厂件在高频振动、反复拆装工况下易开裂、安装适配度不足的问题。

　　针对适配D518与D546机型的对应锁紧结构零件，设计时特意调整了螺纹底孔的成型余量，考虑到SLS打印尼龙材料的成型收缩率与攻丝后的螺纹啮合强度，特意将对应位置的底孔尺寸做了适配M3螺纹敲击安装的预留，安装时可使用2号螺纹工具将M3螺纹敲击攻入底孔，再拧入约2/3英寸长度的螺钉，剩余的螺纹段可直接形成螺钉的锁紧机构，无需额外加装防松垫片或者螺纹胶，依靠尼龙材料本身的弹性形变就能实现足够的螺纹锁附力，避免直升机飞行过程中高频振动导致螺钉松脱。

　　而配套的伺服系统安装支架，则完全取消了敲击攻丝的设计，直接适配M2规格的螺钉直接拧入，因为伺服支架的安装位置处于直升机顶部的伺服系统装配区域，日常维护时需要反复拆装调整舵机中立位置，M2螺钉直接拧入打印孔的结构，既能满足安装强度要求，又能避免反复攻丝带来的孔位滑牙问题。安装顶部伺服系统的时候，需要先拆下支架上一体成型的固定凸舌，给横杆的安装让出足够的避让空间，这些被拆下的凸舌原本是为下部伺服系统的安装预留的定位结构，不会影响上部伺服的装配精度，安装上部伺服时直接将横杆穿入对应避让位，再放入M2螺钉完成支架的固定即可，整个安装过程无需敲击，避免敲击力传递到舵机内部损坏精密电位器与齿轮组。

　　从结构外形来看，这套零件采用了等壁厚的加强筋设计，整体壁厚控制在2mm，既满足SLS打印过程中粉末清理的工艺要求，不会出现封闭空腔残留未烧结粉末的问题，又能在重量增加控制在5%以内的前提下，将零件的抗弯折强度提升40%以上，适配微型直升机大机动飞行时的结构受力要求。零件上的所有安装孔位都做了0.1mm的公差预留，既保证安装时的定位精度，又不会因为打印收缩导致孔位错位无法装配，所有的边角位置都做了R1的圆角过渡，避免打印过程中出现应力集中导致的零件翘曲，同时也能减少飞行过程中的气动阻力，避免尖锐边角在拆装过程中划伤操作人员。

　　安装边界方面，这套改装件完全匹配原厂零件的安装点位，不需要对机身原有结构做任何切割或者打磨，直接替换对应位置的原厂件即可完成装配，零件的外形轮廓完全避让了直升机的旋翼转动范围、舵机拉杆运动行程，不会出现运动干涉问题。针对打印工艺的特性，所有的悬空面都设计了45度的自支撑角度，打印时不需要额外添加支撑结构，既减少了打印后处理的工作量，又避免支撑拆除后留下的表面瑕疵影响安装精度。零件的受力薄弱位置特意做了局部加厚处理，对应螺钉安装的柱位都做了加强筋连接到主体壁面，避免拧入螺钉时柱位开裂，同时在振动传递路径上做了局部的薄壁缓冲设计，能吸收一部分旋翼转动传递到机身的振动，提升伺服系统的工作稳定性，减少舵机抖舵的概率。

　　在实际飞行测试场景中，这套打印改装件相比原厂ABS注塑件，在低温环境下的抗冲击性能表现更好，不会出现冬季低温飞行时零件脆断的问题，同时尼龙材料本身的自润滑特性，也能减少安装配合位置的磨损，延长零件的维护周期，适合经常做3D特技飞行动作的航模玩家使用，在反复的大过载机动工况下，零件的结构形变量控制在0.1mm以内，不会影响舵面的控制精度，保证飞行操控的手感一致性。
