半球形工业视觉检测摄像装置结构

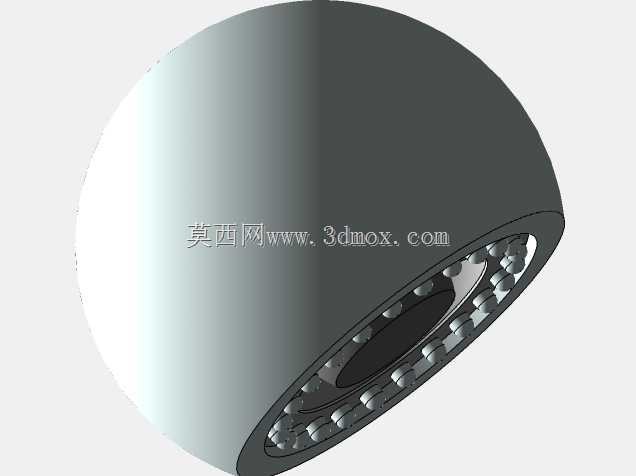

　　这款半球形态的视觉成像装置，核心服务于工业现场的工件表面缺陷检测、尺寸高精度识别、装配定位引导类场景，在3C电子零部件外观筛查、机加工零件尺寸复核、自动化产线来料定位工位上适配性极强，区别于常规枪型相机的直射成像局限，半球形的外壳结构可以在内部集成多组环形排布的补光光源，从不同角度打向待检测工件表面，避免金属加工件、光滑塑料件表面产生的高光反射斑遮挡缺陷特征，解决了直射光源下弧面、反光工件成像过曝、特征丢失的常见问题。从结构设计逻辑来看，整个装置采用一体化半球壳体作为主承载结构，壳体边缘做了等距的安装孔位排布，孔位间距按照工业视觉设备常用的安装基准设置，既可以直接通过法兰对接安装在产线的固定支架上，

　　也可以搭配角度调节座实现拍摄倾角的微调，适配不同高度的产线工位拍摄需求。壳体内部的环形光源采用模块化卡槽设计，每一组灯珠板都可以单独拆卸更换，不需要拆解整个外壳就能完成光源的维护与色温更换，针对不同材质的检测对象，可以更换对应波长的补光单元，比如检测金属表面划痕用冷白光，检测透明塑料内部杂质用红外光，不需要额外更换整套成像装置。装置前端的镜头安装位采用同轴定心设计，镜头轴线与半球球心完全重合，保证各个角度的补光光线都能均匀覆盖镜头的视场范围，不会出现视场边缘光照度不足的暗角问题，镜头安装位预留了标准C口的安装螺纹，兼容市面上绝大多数工业定焦镜头，使用者可以根据检测视野大小、工作距离要求更换不同焦距的镜头，不需要额外加工转接结构。

　　从安装边界尺寸来看，半球壳体的外径控制在常规工业视觉工位的安装允许范围内，整体突出安装面的高度不会超过同类型环形光源加相机的组合高度，不会和产线上的机械手、传送机构产生运动干涉，壳体后侧预留了走线槽位，光源的供电线、相机的数据线都可以通过后侧的走线孔集中引出，避免线缆裸露在产线环境中被工件剐蹭、被切削液腐蚀。在实际产线应用中，这类半球形视觉装置往往安装在传送带正上方，或者机械手末端的执行机构旁，当工件流转到拍摄位时，装置内部的环形光源同步点亮，相机快速采集工件表面的完整图像，传输给后端的视觉处理系统完成特征比对，相比传统的外置条形光源、环形光源搭配相机的散件组合，这种一体化结构的安装调试难度大幅降低，不需要反复调整光源的照射角度、

　　相机的拍摄位置，只需要固定好整个装置的安装位置，调整好镜头焦距就能完成工位的视觉搭建，对于设备集成商来说可以节省大量的现场调试时间。结构设计上还考虑了工业现场的防护需求，半球壳体采用硬质铝合金材质加工，表面做了哑光阳极氧化处理，既可以避免外壳本身反光对成像造成干扰，也能抵御车间内的切削液飞溅、粉尘附着，前端的镜头保护镜片采用卡槽式安装，镜片表面镀有防污增透膜，日常维护只需要擦拭镜片表面，出现镜片刮花时可以直接抽出更换，不需要拆解内部的光学组件。装置的整体重量控制在轻量化范围内，即使安装在机械手末端作为移动视觉使用，也不会给机械手带来过大的负载负担，不会影响机械手的运动速度与定位精度，在机床上下料的工件定位工位，这类装置可以直接安装在机床的加工舱门旁，待工件装夹完成后快速采集工件的装夹位置偏差，反馈给机床系统做坐标补偿，避免因为装夹偏移导致的加工报废问题。
