CA6140车床用进料止回阀结构设计

　　在普通卧式车床的切削液供给、润滑回路以及液压进给辅助系统中，进料止回阀是保障介质单向流动、避免回路反流干扰的核心基础元件，这款适配CA6140车床的进料止回阀，完全围绕车床实际工况的安装空间、介质特性、压力参数完成全结构设计，覆盖了从外部壳体到内部密封、启闭组件的完整装配关系，可直接用于车床流体回路的改造、备件替换或者相关阀件的结构参考。

　　从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，其日常加工过程中，切削液输送回路需要持续向刀具切削区域供给混有切屑的乳化液，一旦泵组停机或者回路压力波动，管路内携带切屑的液体反流很容易造成泵叶损伤、过滤器堵塞，同时润滑系统的压力油路如果出现反流，会导致导轨、主轴箱供油压力瞬间下降，出现干磨风险；这款止回阀的设计初衷，就是在不改动原有车床管路安装位的前提下，实现介质正向导通、反向截止的功能，适配车床现有管路的通径、安装螺纹规格，不需要额外加工转接结构就能完成替换装配。

　　在功能特性设计上，这款阀采用了直通式的流道结构，相比角式止回阀流道转折更少，切削液中混杂的细小切屑不容易在阀腔内沉积卡滞，内部启闭件采用了重力与弹簧压力复合密封的结构，正向流动时介质压力克服弹簧预紧力与启闭件自重，推动密封件离开密封面形成通流通道，流道的通流截面经过计算匹配CA6140车床原有管路的流量需求，不会因为加装阀件造成切削液供给压力下降、流量不足，影响刀具冷却效果；当回路出现反向压力时，弹簧预紧力叠加反向介质压力，会推动启闭件紧密压合在阀座密封面上，实现零泄漏截止，避免反流介质携带杂质进入上游泵体或者过滤器，同时也能维持回路的保压效果，避免润滑回路因为泄压出现供油滞后。

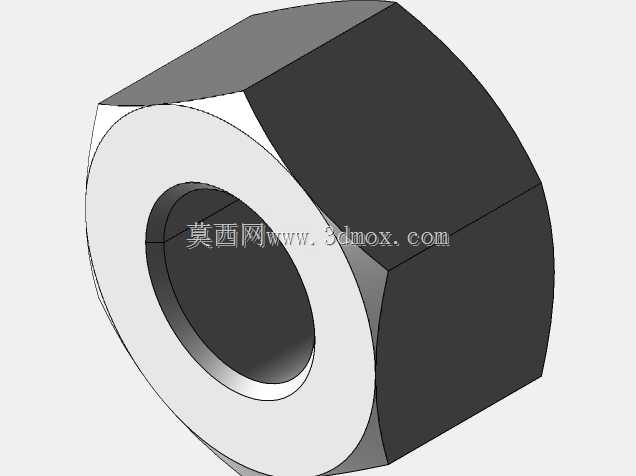

　　从设计思路层面，整个阀的结构完全遵循车床备件的互换性要求，外部连接结构采用了和CA6140原有管路完全一致的外六角安装结构，六角对边尺寸、端部螺纹规格都和原厂阀件保持一致，现场维修更换时可以直接使用普通开口扳手完成装拆，不需要定制专用工装；内部组件全部采用模块化设计，密封件、弹簧、启闭件都可以单独拆卸更换，日常维护时不需要整体更换阀件，只需要替换磨损的密封件或者失效弹簧就能恢复功能，降低设备维护成本。密封面的设计上，考虑到切削液中存在金属切屑的硬颗粒工况，密封副采用了软硬结合的密封形式，金属阀座做了淬火硬化处理，表面硬度达到HRC45以上，避免颗粒冲刷造成密封面划伤，启闭件的密封面采用耐油耐水的橡胶材质，在低压状态下也能实现可靠密封，不会因为乳化液的长期浸泡出现溶胀失效。

　　关于外形尺寸与安装边界，这款阀的整体轴向长度严格控制在原有安装位的空间范围内，六角头部的最大回转直径适配车床原有管路的安装间隙，安装时不会和周边的床身护罩、管路接头产生干涉；端部的连接螺纹采用普通管螺纹设计，螺纹有效长度和原厂件保持一致，拧紧后不需要额外调整管路位置就能完成对接，阀的进出口通径和原有管路完全匹配，不会出现通径缩径造成的流阻增大问题。阀体外表面没有多余的凸起结构，安装后不会在表面积存切屑和切削液，日常清理机床时可以直接用切削液冲洗，不会出现清洁死角。

　　在结构细节处理上，阀腔内部的所有流道转折处都做了圆角过渡处理，减少介质流动时的湍流损失，同时也避免锐角位置长期被切屑冲刷出现磨损；弹簧的设计参数经过匹配，正向开启压力控制在0.03MPa以内，不会对切削液泵的输出压力造成额外损耗，反向密封压力可以覆盖车床润滑系统、冷却系统的最高工作压力，即使出现瞬间的水锤压力，也能保持可靠密封不会出现渗漏。所有金属零件的表面都做了发黑防锈处理，适配车床车间多切削液、多油污的工作环境，长期使用不会出现锈蚀卡滞的问题。
