法兰连接式手动截止阀结构设计

　　在工业流体输送管路系统中，手动法兰截止阀是应用范围极广的截断类控制部件，常被布置在水、蒸汽、油品、弱腐蚀性介质等输送管线的关键节点，承担介质通断控制的核心功能，区别于调节类阀门，这类常规截止阀的核心设计目标是实现可靠截断，避免管路内介质出现非预期泄漏，同时兼顾手动操作的便捷性与长期使用的结构稳定性。

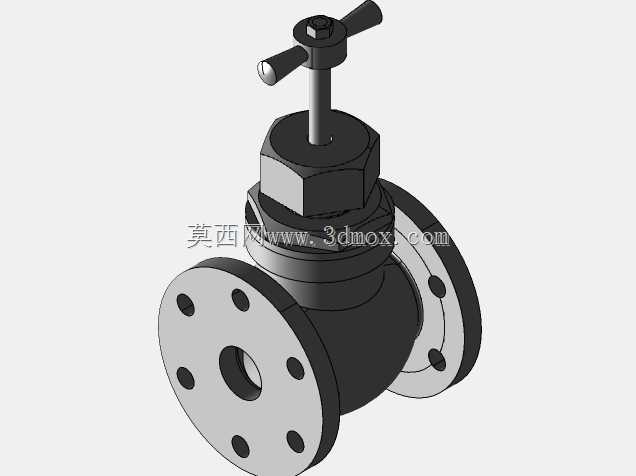

　　从结构设计逻辑来看，这款截止阀采用直通式流道布局，进出口端均采用法兰连接形式，法兰盘上均匀布置螺栓过孔，安装时可通过螺栓组与管路侧的配对法兰实现刚性连接，两法兰接触面间可加装密封垫片，适配不同压力等级的管路安装需求，法兰端面的密封面平整度、螺栓孔的位置度是建模过程中需要重点控制的形位公差，直接决定现场安装的适配性与投用后的密封可靠性。

　　操作端采用T型手轮结构，手轮与阀杆顶端通过刚性连接固定，手轮的力臂长度经过匹配设计，操作人员无需借助额外加力杆，仅通过手部旋转即可带动阀杆完成升降动作，手轮表面做防滑结构处理，避免操作过程中出现打滑问题。阀杆与阀体上盖之间采用填料密封结构，通过压盖压紧填料实现阀杆活动部位的动密封，既保证阀杆旋转升降过程中无卡滞，又能阻断介质沿阀杆配合间隙向外泄漏的路径。

　　阀体内部的密封副采用锥面密封配合形式，阀瓣随阀杆做直线升降动作，当手轮顺时针旋转至下限位时，阀瓣密封面与阀座密封面完全贴合，实现管路的完全截断；逆时针旋转手轮时，阀瓣随阀杆向上提升，流道完全导通，介质可沿直通流道稳定通过。这种密封结构的密封比压经过合理匹配，既能保证截断状态下的零泄漏要求，又不会因密封面压合力过大导致操作力矩过高，同时也能减少密封面的磨损，延长阀门的整体使用寿命。

　　从安装边界来看，这款截止阀的整体结构尺寸适配常规工业管路的安装空间要求，阀体采用流线型铸造成型结构，流道部位做圆弧过渡处理，可减少介质流经时的局部阻力损失，降低管路系统的输送能耗。阀体中腔与上盖之间采用法兰连接加密封垫的静密封结构，方便后期对内部密封件、阀瓣等易损件进行检修更换，无需将整个阀体从管路上切割拆除，可大幅降低后期运维的工作量与成本。

　　在实际工程应用场景中，这类常规手动截止阀可广泛应用于化工、电力、给排水、暖通、通用机械配套等多个领域的管路系统，既可以作为主管路的分段截断阀，方便管路检修时隔离上下游介质，也可以作为支路管线的主控阀，控制单一支路的介质通断。建模过程中对各部件的配合间隙做了符合机械设计标准的预留，阀杆的导向结构保证阀瓣升降过程中无偏斜，避免因阀瓣错位导致密封面偏磨、关闭不严的问题；阀体的壁厚根据公称压力等级做了匹配设计，既保证足够的结构强度承受管路内的介质压力，又不会因壁厚过大造成材料浪费、整体重量过重的问题。

　　需要注意的是，这类直通式截止阀安装时需注意介质流向要求，应遵循低进高出的流向原则，即介质从阀瓣下方进入阀体，从阀瓣上方流出，这样的流向设计可降低阀门关闭状态下的密封面受力，同时开启时的操作力矩更小，也能在阀门开启状态下让填料腔处于低压状态，延长填料密封的使用寿命。手轮的操作高度设计符合人体工程学要求，安装在常规高度管路上时，操作人员站立即可完成开关操作，无需额外搭设操作平台。整体结构无复杂的传动部件，所有零部件均为通用机械加工可实现的结构，加工工艺性良好，适合批量生产制造，各易损件均采用标准化尺寸设计，备件采购替换便捷，可有效降低全生命周期的使用成本。
