可参数化调整波形波浪垫圈结构设计

　　在各类机械装配场景中，波形垫圈作为典型的弹性补偿元件，应用覆盖从普通民用机电到精密工业设备的诸多连接环节，小到手持电动工具的轴承预紧，大到重型机床的传动箱装配、液压阀组的端面补偿，都能见到这类零件的身影。和普通平垫圈仅起增大接触面积的作用不同，波形垫圈依靠自身波峰波谷的弹性形变，能够在连接副中持续提供稳定的轴向预紧力，抵消设备运行过程中因振动、温度形变、材料蠕变带来的连接间隙，避免螺栓松动、轴承窜动、密封面失效等常见装配问题。

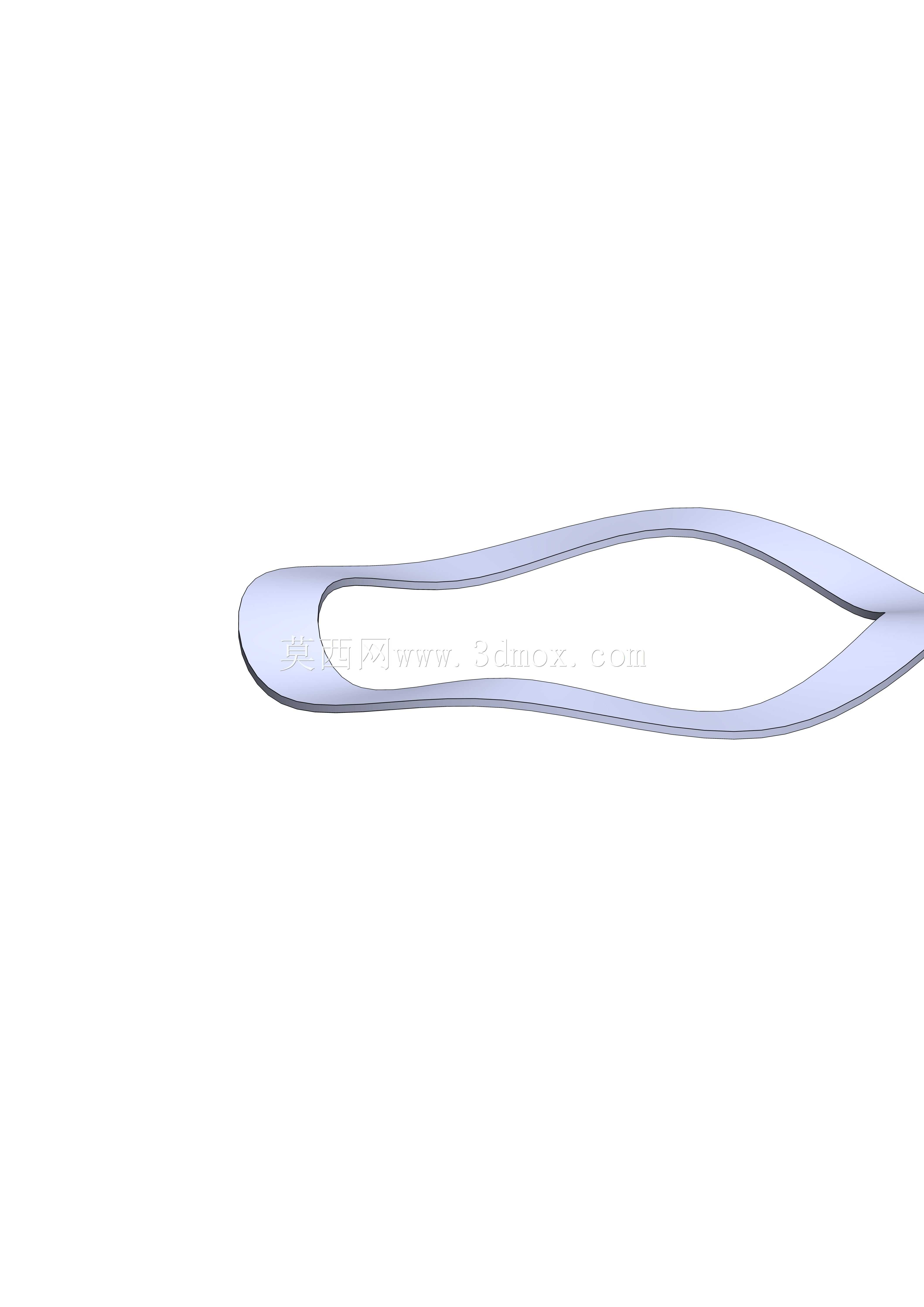

　　这次设计的可编辑波形垫圈，核心思路是打破常规标准件固定参数的局限，让结构设计人员可以根据实际装配需求快速调整核心尺寸，不需要从零开始绘制草图、重建特征。常规的标准波形垫圈参数是固定的，内径、外径、厚度、波数、自由高度、压缩后高度都对应固定的标准号，一旦实际安装空间有偏差，或者需要的预紧力和标准件参数不匹配，就需要反复选型甚至定制加工，拉长设计迭代周期。这个参数化模型把所有影响装配和性能的尺寸都做了关联驱动，调整内径参数时，整个波形成型轮廓会同步适配内圈边界，不会出现波峰位置偏移、壁厚不均的问题；调整外径时，外圈的波形过渡曲率会自动平滑过渡，避免边缘应力集中；厚度参数直接关联零件的刚性表现，调整后波形的形变区间会同步匹配材料的弹性极限，不会出现参数改完后模型自交、或者实际加工后弹性失效的问题。

　　从实际安装边界来看，这类垫圈的安装空间通常是在两个平行端面之间的环形槽或者平面区域，设计时首先要确认的就是内径要大于穿过的螺栓直径或者轴承内圈外径，避免安装时内圈和连接件发生干涉；外径要小于安装沉孔的直径或者外圈限位结构的尺寸，防止外圈卡滞导致波形无法正常压缩。模型里的波形高度参数区分了自由状态和压缩状态两个维度，自由高度对应垫圈未受压力时的轴向尺寸，要大于安装间隙的最大值，保证装配后能产生足够的预紧形变；压缩后的工作高度要匹配设计要求的预紧行程，通常波形垫圈的合理压缩量在自由高度的20%-40%区间，压缩量过小会导致预紧力不足，起不到防松和补偿的作用，压缩量过大则会让波形应力超过材料屈服极限，发生塑性变形失去弹性。

　　在不同的应用场景下，对波形垫圈的参数要求差异很大。比如在精密电机的轴承预紧场景中，需要的预紧力较小但稳定性要求高，这时候可以调整模型的厚度参数到较薄的区间，适当增加波数，让弹性曲线更平缓，压缩过程中预紧力的波动更小，避免轴承受到过大的轴向载荷导致运转阻力增大、温升过高。而在重型工程机械的传动连接部位，振动冲击大，连接件之间的形变量也大，这时候就需要加大垫圈厚度，适当减少波数，提升单个波形的承载能力，保证在大冲击载荷下垫圈不会被压平失效。还有在密封结构的端面补偿场景中，波形垫圈通常和橡胶密封圈配合使用，这时候要调整波形的波峰位置均匀分布，保证整个圆周上的补偿力一致，避免局部压力过大导致密封圈过度压缩老化，或者局部压力过小出现密封泄漏。

　　从建模逻辑上，这个模型采用了全参数化的草图驱动方式，首先绘制内圈和外圈的两个同心圆作为基础轮廓，然后在环形区域内按照设定的波数均匀分布波形控制点，每个控制点的高度参数和整体自由高度关联，通过样条曲线连接所有控制点形成连续的波形轮廓，最后通过拉伸命令生成实体，所有特征之间都添加了完整的几何约束，不管调整哪个参数，模型都能保持正确的几何形态，不会出现特征报错、曲面破损的问题。对于结构设计人员来说，拿到这个模型后只需要输入实际安装场景的内径、外径、安装间隙、需要的预紧行程，就能快速生成符合要求的垫圈模型，直接导入装配体中进行干涉检查和运动仿真，不需要再花费时间绘制波形曲线、反复调整轮廓形状，能大幅提升设计效率。

　　另外在设计时也考虑了加工工艺的合理性，波形垫圈通常采用弹簧钢冲压成型，模型的波形过渡位置都做了统一的圆角处理，避免出现尖锐棱角导致冲压时应力集中产生裂纹，内圈和外圈的边缘也预留了冲压工艺需要的圆角，不会出现锐边毛刺的问题。如果是采用非金属材料比如聚四氟乙烯、尼龙制作的绝缘波形垫圈，只需要调整厚度参数和波形曲率，就能适配非金属材料的弹性模量，保证模型的结构形态和实际加工后的零件形态一致，不会出现设计和加工脱节的问题。在装配验证环节，参数化的模型可以快速调整不同的参数组合，模拟不同压缩量下的垫圈形态，检查在极限压缩状态下垫圈是否会和周边的零件发生干涉，是否会出现波形叠压的问题，提前排除装配隐患，减少后续试制过程中的改模次数。
