CA6140车床配套惠宇绝缘端子结构

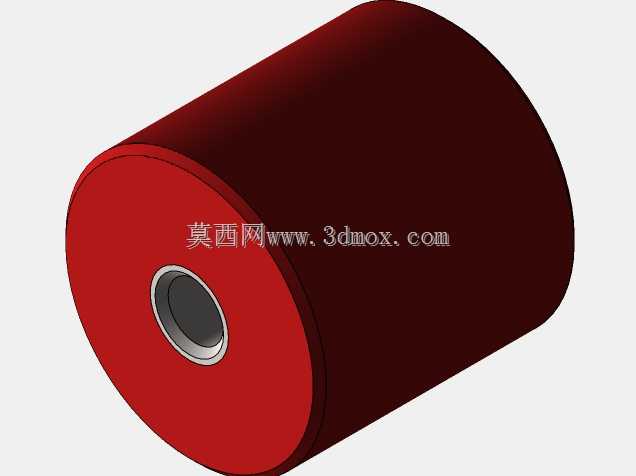

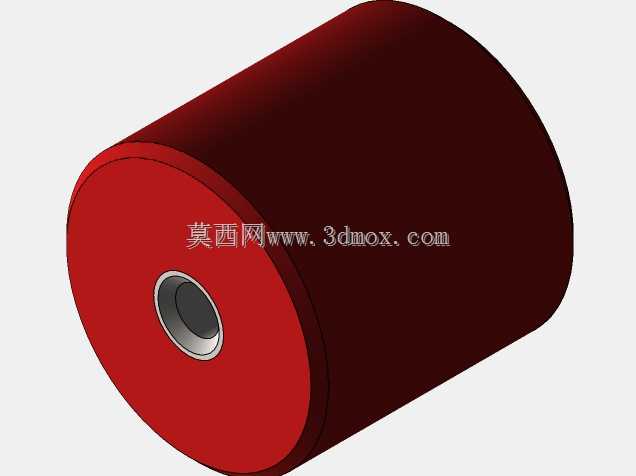

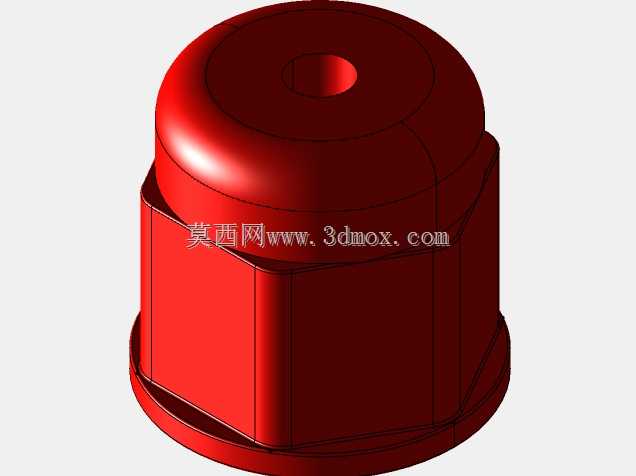

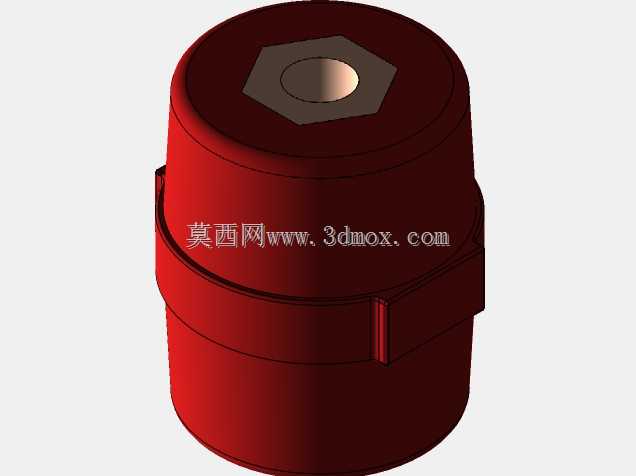

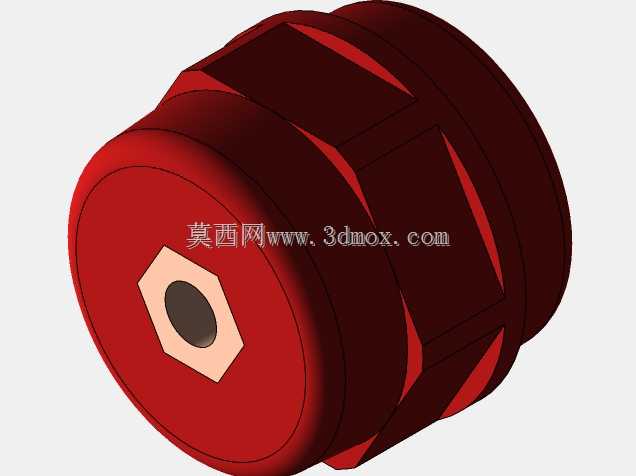

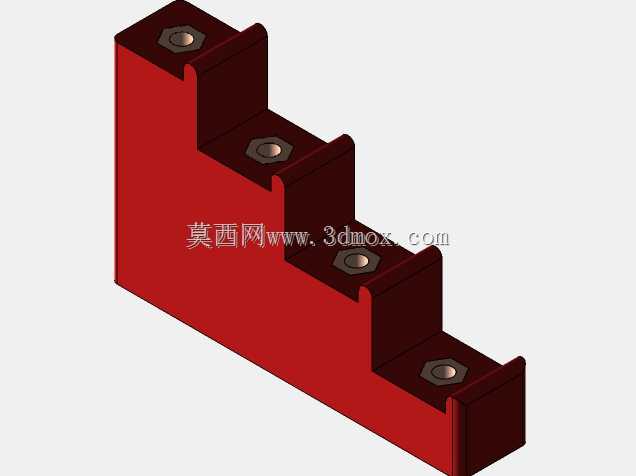

　　中部的六角结构完全适配标准扳手的夹持尺寸，现场安装或者更换的时候不需要专门定制工装，用普通的活动扳手或者开口扳手就能稳稳拧动，不会像圆柱形绝缘件那样拧紧时打滑，这点在机床内部狭小的布线空间里尤其实用，很多老机床的布线槽位置狭窄，手很难伸进去发力，带六角夹持位的结构能大幅降低维保的操作难度。下部的凸缘结构是安装定位的关键，安装时凸缘会卡在床身预先开好的安装孔台阶上，一方面能限制绝缘件拧入的深度，避免拧得过深压伤内部的导线绝缘层，另一方面能在接线螺栓拧紧时提供均匀的支撑面，防止绝缘件受挤压开裂。实际应用场景里，这类绝缘件除了用在CA6140这类普通卧式车床上，同结构尺寸的改型也能用到其他同电压等级的金属切削设备上，比如小型铣床、在普通车床的电气布线系统里，这类绝缘部件是很容易被忽略但又直接影响设备运行稳定性的小零件，很多刚接触机床维保的新手往往会在接线时随便找个绝缘套替代，实际跑机一段时间后就会出现爬电、接线松脱甚至短路烧损控制回路的问题。这款适配CA6140车床的绝缘结构，核心作用是实现带电接线端与机床金属床身之间的电气隔离，同时给外接控制线路的接线端头提供固定支撑，避免设备运行过程中床身振动拉扯导线，导致接线端脱落搭铁。从结构设计来看，整体采用了上部圆弧收顶、中部带六角夹持位、下部带定位凸缘的构型，顶部的中心通孔是供接线螺栓穿过的通道，孔壁的厚度经过反复校核，既保证足够的绝缘爬电距离，又不会因为壁厚过大导致安装时与周边的接线端子产生干涉。

　　磨床的控制回路接线端，只要安装孔的开孔尺寸匹配、接线螺栓的直径适配，就能直接替换使用。设计时需要重点考量的边界尺寸，首先是整体的最大外径，不能超过安装位周边预留的安全间隙，CA6140床身的接线盒内部相邻接线端的中心距是固定的，绝缘件的最大外径如果超出设计值，安装后两个相邻的绝缘件会互相挤压，长期受振动影响容易出现壁面磨损，降低绝缘性能；其次是下部定位凸缘的直径和厚度，必须和床身安装孔的台阶尺寸完全匹配，间隙过大会导致绝缘件在孔内晃动，接线时容易跟转，间隙过小则安装时很难卡入，甚至会因为装配应力导致绝缘件开裂；还有顶部的通孔直径，要适配对应规格的接线螺栓，同时要保证螺栓穿过之后，螺栓金属部分和绝缘件外壁之间有足够的绝缘厚度，

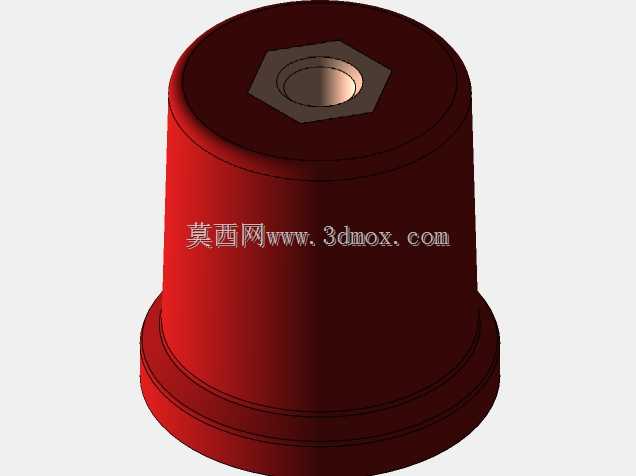

　　满足工频耐压的测试要求，避免出现击穿问题。从材料应用的角度，这类绝缘件一般采用热固性绝缘材料模压成型，表面的红色是材料本身的色母配色，不是后期喷涂的漆层，长期在机床的油污、切削液飞溅环境下使用也不会出现表层脱落，绝缘性能不会因为接触油污出现明显下降。很多维修人员在替换这类零件时容易犯的错误是只看安装孔的尺寸，忽略了六角夹持位的高度，要是选的绝缘件六角位过高，安装后接线盒的盖板会压在绝缘件顶部，导致盖板盖不严，切削液和灰尘容易进入接线盒内部，埋下安全隐患；要是六角位过低，扳手卡不住，拧紧螺栓的时候很难施加足够的扭矩，接线端容易松动。另外，顶部的圆弧收顶设计不是单纯为了外观好看，圆弧面能避免安装和检修时尖锐的棱角划伤操作人员的手，同时圆弧结构相比平顶结构，不容易积留切削液和灰尘，能减少表面的导电污染物堆积，间接提升绝缘可靠性。在三维建模过程中，这类零件的建模重点是几个配合面的尺寸精度，尤其是下部凸缘和安装孔配合的外圆面、中部六角的对边尺寸、顶部通孔的同轴度，这些尺寸如果出现偏差，实际生产出来的零件就会出现安装困难的问题。建模时不需要做过于复杂的曲面，重点是把各个安装边界的尺寸卡准，同时要注意不同结构段之间的过渡圆角，避免出现应力集中的尖角，因为绝缘材料的抗冲击性能相比金属件差很多，尖角位置在受拧紧力或者振动冲击时很容易出现裂纹，慢慢扩展之后就会导致整个零件碎裂。实际装机测试的时候，要重点验证三个方面的性能：一是绝缘耐压性能，

　　在接线端和床身之间施加对应等级的工频电压，保持规定时间不出现击穿、闪络现象；二是安装适配性，在机床的对应安装位直接装配，检查扳手操作空间是否足够，盖板能不能正常闭合，相邻接线件之间有没有干涉；三是抗振动性能，模拟机床正常运行时的振动频率和振幅，持续运行一段时间后检查接线端有没有松动，绝缘件有没有出现裂纹或者移位。很多小厂做的替代件看起来外形差不多，实际用起来问题很多，要么是六角对边尺寸不准，扳手卡不住，要么是材料耐温不够，机床运行一段时间接线端发热就会导致绝缘件软化变形，要么是爬电距离不够，空气潮湿的时候容易出现爬电打火。这款结构在设计时就把这些现场实际遇到的问题都考虑进去了，各个尺寸的冗余量都留得比较合理，既不会因为尺寸过大浪费安装空间，也不会因为尺寸过小导致强度或者绝缘性能不足，不管是做原厂替换件，还是做设备改造时的绝缘固定件，都能很好地满足使用要求。
