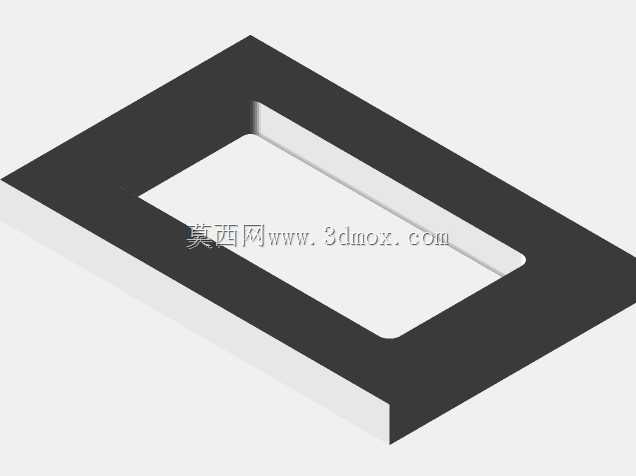

CA6140车床配套带定位孔安装平板结构

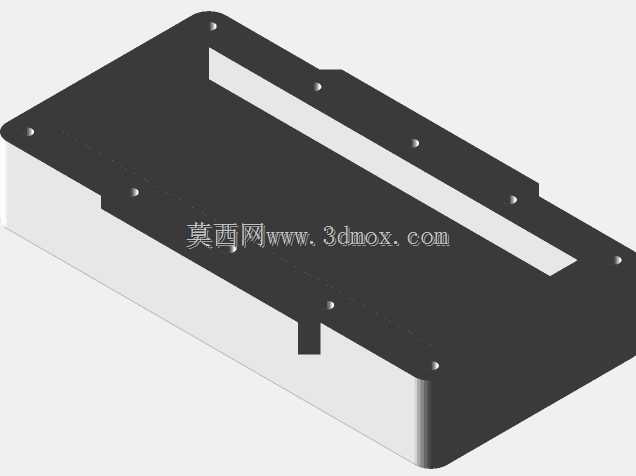

　　在普通车床的车间实际改造与工装配套场景中，安装平板是承担工件定位、工装夹具固定、辅助支撑功能的核心基础构件，这款适配CA6140车床的安装平板，完全围绕车床床身的安装接口、加工工位的操作边界做针对性设计，没有多余的冗余结构，所有特征都服务于实际机加工场景的使用需求。从结构设计逻辑来看，平板主体采用高刚性矩形厚板结构，上表面按照CA6140车床常用的工装装夹间距，均匀排布了多组定位销孔，这些孔位的位置度公差严格匹配车床常用的三爪卡盘、跟刀架、专用夹具的安装基准，不需要现场二次配打孔位，就能直接完成常用工装的快速装夹定位，大幅减少车间里工装换装的调校时间。平板的侧边做了倒角处理，避免操作人员在上下工件、调整工装时被锐边磕碰，

　　底部的连接边完全贴合CA6140车床中拖板或者床身附加工位的安装面，连接孔的孔距与车床原有T型槽的间距完全对应，安装时不需要对车床原有结构做任何改动，直接通过T型螺栓就能完成平板的固定，不会破坏车床本身的精度基准。从实际使用场景出发，这款平板主要承担三类功能：一是作为异形工件加工的辅助支撑平台，当加工长度超出卡盘夹持范围、或者工件形状不规则无法直接装夹在卡盘上时，可以将工件的延伸段支撑在平板上，配合压板完成固定，避免加工过程中工件出现振颤，提升加工表面的光洁度；二是作为专用工装的安装基座，车间里针对批量零件做定制化工装时，可以直接把工装底板固定在这块平板上，不需要每次调校工装与车床主轴的同轴度，一次调校完成后就能重复使用，

　　适配小批量零件的快速加工需求；三是作为加工过程中的临时放置台，加工完成的小型零件、拆卸下来的卡盘爪、测量用的量具都可以临时放置在平板上，避免随手放置在床身导轨上刮伤导轨面，也能减少操作人员拿取工具的走动距离。设计过程中充分考虑了安装边界的限制，平板的整体宽度没有超出CA6140车床中拖板的最大行程范围，平板安装后不会和刀架、尾座的运动路径产生干涉，当刀架做纵向、横向进给运动时，平板的边缘与刀架的最小安全间隙控制在5mm以上，即使出现进给超程的情况，也不会出现刀架撞击平板的问题。平板的厚度经过刚性校核，在承受最大150kg的均布载荷时，平板上表面的平面度变形量控制在0.02mm以内，完全满足普通车床IT7级加工精度的支撑要求，

　　不会因为平板变形导致工件装夹偏移。平板上的定位孔全部采用铰孔工艺加工，孔的内壁粗糙度达到Ra1.6，定位销插入后的配合间隙控制在0.01mm以内，保证每次装夹工装的重复定位精度。在日常使用中，这款平板不需要特殊的维护，只需要在每班加工结束后清理表面的切屑和切削液，定期在定位孔内涂抹少量防锈脂，就能长期保持孔位的精度。针对CA6140车床的操作习惯，平板的安装位置刚好在操作人员的手部操作舒适范围内，装夹工件时不需要过度探身，调整压板、拧紧螺栓的操作都可以在正常站立姿态下完成，降低长时间操作的疲劳感。不同于通用的机床工作台，这款平板完全针对CA6140车床的结构尺寸做适配，没有多余的外伸结构，不会占用车间里额外的操作空间，对于设备布局紧凑的中小机加工车间来说，不需要调整原有车床的摆放位置，就能直接加装使用。平板的上表面做了磨削处理，平面度达到0.015mm/100mm，可以直接作为小型零件的划线基准，不需要额外搭配划线平台，就能完成简单的划线工序，减少车间里设备的配置成本。在加工一些薄壁类零件时，还可以在平板上垫上铜皮，将薄壁零件靠在平板上完成装夹，避免装夹力过大导致零件变形，提升薄壁零件的加工合格率。
