CA6140车床振动式8英寸给料碗结构

　　在普通车床的自动化送料改造场景里，这类振动式给料碗承担着小型轴类、盘类待加工工件的定向排序、连续送料职能，是CA6140这类通用车床实现半自动化上下料配套的核心执行部件之一。车间里做小批量标准件车削加工时，工人无需逐件手动摆放毛坯，工件倒入给料碗后，依靠碗体的微幅高频振动，配合内壁的螺旋导向轨道，就能让杂乱堆放的工件按照统一姿态逐步输送到车床主轴的上料工位，大幅降低重复上料的劳动强度，也能减少手动摆放带来的定位偏差，稳定单工位的加工节拍。

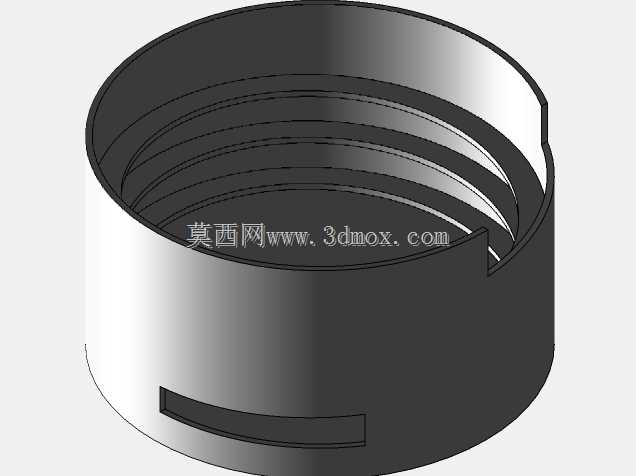

　　从结构设计逻辑来看，这个8英寸规格的给料碗采用了阶梯式内壁轨道布局，碗体内壁设置了多圈连续的螺旋升角轨道，轨道宽度匹配CA6140车床常用的直径30mm以内小型工件的轮廓尺寸，轨道边缘做了微小的挡边结构，避免振动送料过程中工件从轨道侧方滑落。碗体侧壁预留的矩形缺口是出料对接位，这个位置的轨道高度和出料导槽的安装面齐平，工件排序到该位置时可以平顺滑入导槽，直接对接车床的送料推杆机构，不会出现卡滞、跳料的问题。碗体的整体壁厚做了差异化设计，底部安装区域壁厚略大于上部轨道区域，既保证和振动底座连接时的结构刚性，避免长期高频振动出现安装位开裂，也能控制上部碗体的整体重量，降低振动驱动单元的负载，提升振动响应的灵敏度。

　　安装边界上，这个8英寸给料碗的底部安装法兰尺寸适配通用的150型振动给料底座，安装孔位采用圆周均布设计，和CA6140车床配套的上料支架安装位完全匹配，安装时不需要额外做支架的打孔改装，直接通过螺栓紧固即可完成装配。碗体的整体高度控制在180mm以内，安装后碗口上沿距离车床主轴中心的高度差在合理范围内，配套的出料导槽倾斜角度可以控制在5到8度之间，保证工件依靠自重就能顺滑滑入上料位，不需要额外增加辅助推送机构。碗体的内壁轨道升角经过反复校核，设置为1.5度，这个角度下振动送料的速度稳定在每分钟20到30件，刚好匹配CA6140车床加工小型工件的单工序节拍，不会出现送料过快堆料、或者送料过慢待料的情况。

　　实际生产应用中，这类给料碗主要适配CA6140车床加工螺栓坯、小轴套、圆柱销这类外形规则的回转体工件，针对不同外形的工件，只需要调整碗体内壁轨道处的分料挡块位置，不需要更换整个碗体就能实现不同规格工件的定向排序。碗体的内壁表面做了光滑过渡处理，所有轨道衔接位置都没有尖锐棱角，避免振动送料过程中刮伤工件的毛坯表面，也能减少工件和碗壁之间的卡滞概率。碗体下部的侧壁做了局部加厚，这个位置是振动传递的核心区域，加厚处理后可以让振动波更均匀地传递到整个内壁轨道，避免轨道不同位置振动幅度差异过大，导致工件在轨道上出现歪斜、堆叠的问题。

　　在做三维建模的时候，这个给料碗的结构重点要保证螺旋轨道的连续性，每一圈轨道的衔接处要做相切过渡，不能出现台阶错位，否则工件移动到衔接位置时很容易卡住。同时碗体的出料缺口位置要做圆弧倒角，避免工件滑出时和缺口边缘发生碰撞，改变出料姿态。安装法兰的平面度要控制在0.1mm以内，保证和振动底座连接时完全贴合，避免安装后出现偏载，导致振动幅度不均，影响送料稳定性。另外碗体的整体同轴度也要做相应控制，保证振动时整个碗体的振幅均匀，不会出现一侧振幅过大、一侧振幅不足的情况，确保整个轨道上的工件都能匀速向前移动。
