CA6140机床用管夹式支座结构设计

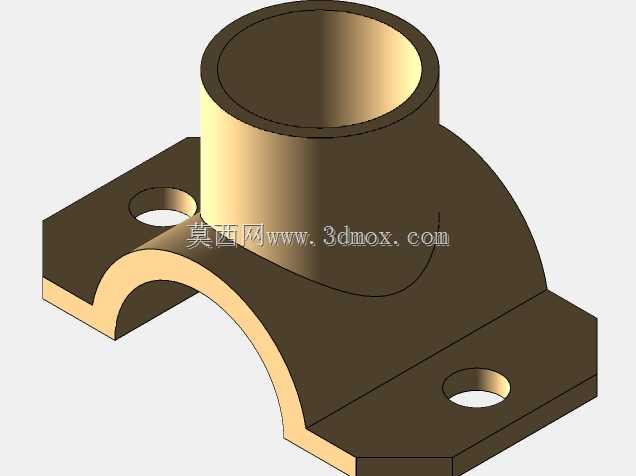

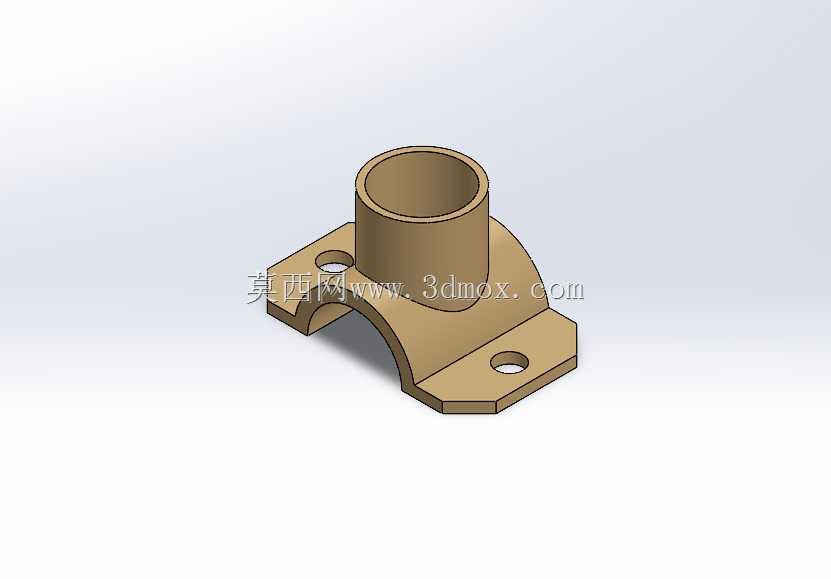

　　在普通卧式车床CA6140的整机布局中，这类管夹式支座属于床身辅助管路固定的核心承载零件，主要承担冷却润滑管路、液压分支管路的径向定位与载荷传递作用，区别于常规的全包围式管卡，该结构采用下半圆开口配合上置垂直管座的一体化构型，既可以卡箍固定沿床身横向布置的外径适配管路，又能通过上方的垂直通孔承接纵向布置的管路接头，实现两个垂直方向管路的交汇固定，省去了额外的转接支架安装工序。从实际安装场景来看，这类支座的安装基准为底部带两个安装孔的翼型法兰面，两个安装孔的中心距严格匹配CA6140床身侧面预留的T型槽安装螺孔间距，安装时无需额外打孔攻丝，直接通过内六角圆柱头螺栓即可完成紧固，法兰面与床身安装面的接触区域做了平面度公差控制，

　　安装后不会出现翘曲松动的问题，能够承受机床运行时的管路振动载荷，避免管路长期受振出现接头渗油、冷却管移位的故障。设计思路上，该零件采用一体化铸造成型后再做机加工的工艺路线，下半圆的卡箍弧面与待固定管路的外径保持0.2-0.5mm的间隙配合，弧面边缘做了R1的倒角处理，安装时不会刮伤管路外壁的防护层，上方的垂直管座为等壁厚圆筒结构，内壁的粗糙度控制在Ra3.2，能够与插入的管路外壁形成良好的贴合，管座与下半圆弧面的过渡区域采用大圆角平滑过渡，避免应力集中，在机床长期运行的交变振动载荷下，过渡区域不会出现疲劳裂纹。从安装边界尺寸来看，两个翼板的总宽度控制在适配床身安装空间的范围内，不会与床身上的溜板移动轨迹产生干涉，

　　垂直管座的高度经过严格核算，既保证纵向管路插入后的连接深度足够，又不会突出到机床的操作维护通道内，不会给日常的机床清理、刀具更换操作造成阻碍。实际使用过程中，这类支座相比传统的分离式管卡组合，零件数量减少了60%，安装工时缩短近一半，同时一体化结构的整体刚性更强，在机床切削加工产生的持续振动环境下，紧固螺栓的防松性能更优，不需要频繁停机检查管路固定件的松紧度。结构细节上，翼板上的安装孔采用沉孔设计，螺栓紧固后头部完全沉入沉孔内，不会突出翼板表面，避免操作人员清理机床切屑时被突出的螺栓头刮伤，同时沉孔的深度经过精确计算，保证螺栓拧紧后有足够的螺纹啮合长度，不会出现螺纹滑牙的问题。下半圆卡箍的开口宽度略小于待固定管路的外径，

　　安装时借助零件本身的微量弹性变形卡入管路，能够在螺栓未完全紧固时实现零件的预定位，方便单人完成安装作业，不需要额外的扶持固定。垂直管座的上端面做了车削加工，平面度满足管路密封垫片的安装要求，当需要在管座上端安装管路接头时，密封垫片能够完全贴合端面，不会出现介质渗漏的问题。在CA6140机床的冷却系统改造、润滑管路升级作业中，这类一体化支座可以直接替换原有的分离式管卡组合，不需要改动床身的原有安装孔位，适配性极强，同时零件本身的结构简单，加工难度低，制造成本远低于定制的专用管路支架，适合机床维修、设备改造场景下的批量使用。从受力角度分析，该零件的主要承载方向为垂直管座的轴向载荷以及下半圆卡箍承受的管路径向载荷，过渡区域的大圆角设计能够将集中应力分散到整个翼板与管座的连接区域，经过载荷校核，在承受额定管路重量加上1.5倍的振动冲击载荷时，零件的最大应力远低于铸铁材料的许用应力，安全系数满足机床附件的设计规范要求。
