颗粒磨机用SPMH-300型滚压辊壳结构

　　在生物质能源加工、饲料生产、固废制粒这类涉及粉体挤压成型的工况里，压辊总成是颗粒成型设备的核心做功部件，而辊壳作为直接与物料接触、传递挤压力的外层构件，其结构设计合理性直接决定整台设备的成型效率、易损件更换周期与运行稳定性。这款SPMH-300规格的辊壳，适配环模式颗粒压制设备的配套压辊总成，日常运行时随压辊轴公转同时受物料摩擦力驱动自转，与静止的环模内壁形成持续变化的挤压楔角，将进入模辊间隙的粉状物料逐步压实，挤入环模的成型孔内完成柱状颗粒的挤压成型。

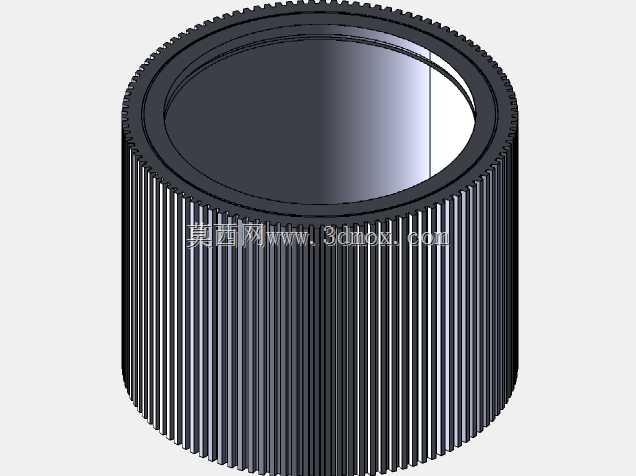

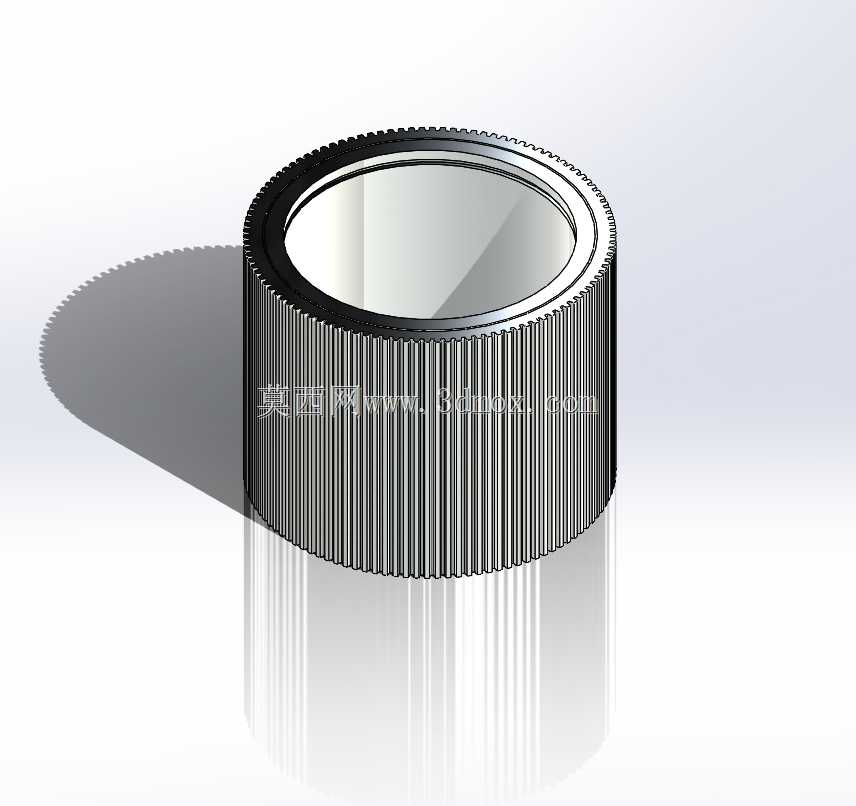

　　从结构设计逻辑来看，这款辊壳采用整体环形薄壁结构，内壁加工有高精度的圆柱定位面，与压辊的轴承座外圈采用过渡配合装配，装配时需通过热装工艺保证配合面无相对滑动，避免运行中出现辊壳松旷导致的间隙不均、磨损失衡问题。辊壳外壁加工有全周均匀分布的轴向直齿滚花结构，齿形截面为梯形，齿顶与齿根的过渡圆角经过优化，既能够增大外壁与物料的接触摩擦力，避免物料在挤压过程中在模辊间打滑空转，又能减少齿根处的应力集中，避免长期受交变挤压载荷出现齿部崩裂的失效问题。不同于光面辊壳需要更大的挤压力才能带动物料进料，带齿结构的辊壳可以在更小的模辊间隙下稳定抓取物料，对于含水率在12%-18%区间的木质纤维、秸秆粉料、配合饲料等常见制粒物料，都能保持稳定的进料效率，减少堵机故障的发生概率。

　　在安装边界尺寸上，这款辊壳的轴向宽度与配套环模的有效工作宽度完全匹配，安装后辊壳两端与环模挡边的轴向间隙控制在0.5mm-1mm之间，既避免运行中受热膨胀出现轴向卡滞，又防止物料从辊端泄漏进入轴承腔造成润滑脂污染。辊壳的壁厚经过载荷校核，在满足300mm公称外径对应的结构强度前提下，预留了足够的磨损余量，正常工况下单次使用寿命可达到连续生产800小时以上，当外壁齿形磨损量达到壁厚的30%时，就需要更换新辊壳，避免因摩擦力不足导致的产能下降。辊壳的两端面加工有定位止口，与压辊两端的密封端盖配合，可阻挡粉料、粉尘进入内部轴承位置，延长压辊轴承的维护周期。

　　实际选型适配时，需要注意这款辊壳的内径尺寸与对应压辊轴系的轴承座外径严格匹配，装配前需检查配合面的粗糙度，不得有毛刺、磕碰损伤，热装时的加热温度控制在120℃-150℃区间，禁止采用明火直接加热避免材料金相组织变化导致硬度下降。运行过程中，辊壳与环模的间隙需要根据物料特性调整，压制木质颗粒时间隙控制在0.2mm-0.3mm，压制饲料颗粒时可适当放大至0.3mm-0.5mm，间隙过小会导致辊壳与环模直接接触磨损，缩短两者使用寿命，间隙过大则会出现物料打滑、成型率下降的问题。辊壳的材料采用高碳合金钢经整体淬火处理，外表面硬度达到HRC58-62，具备足够的耐磨性与抗挤压强度，能够承受制粒过程中最高达150MPa的局部挤压力，不会出现表层剥落、开裂等失效形式。不同于分体式辊壳的拼接结构，整体式辊壳的动平衡性能更好，高速运行时的振动量更小，能够适配最高达300r/min的压辊公转转速，在大产能颗粒生产线上也能保持稳定运行状态。
