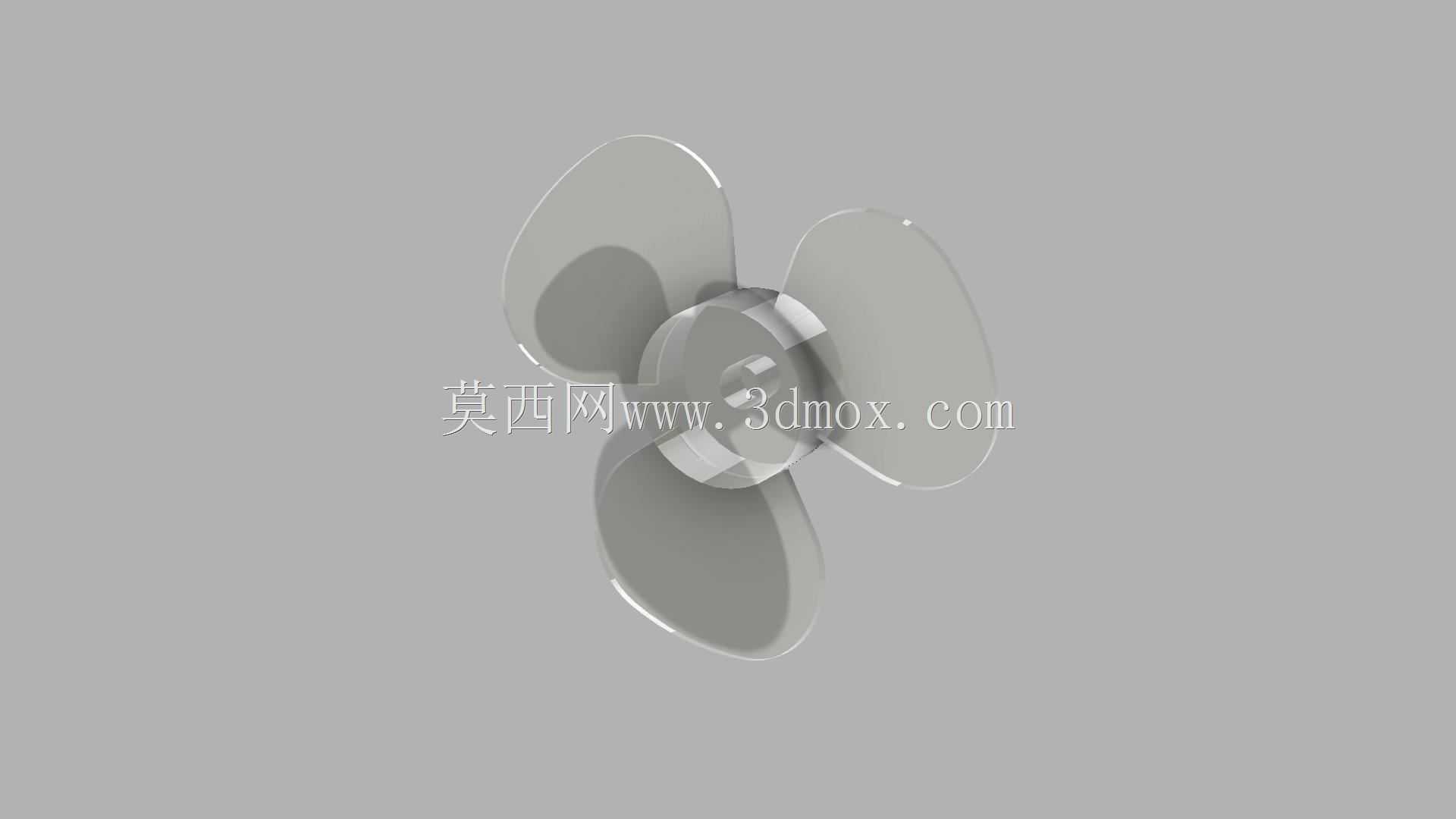

12厘米直径三叶轴流散热风叶结构设计

　　在工业电控柜散热、小型机床局部通风、桌面级加工设备主轴冷却这类场景里，小直径轴流风叶的选型一直是结构工程师容易忽略的细节——很多人觉得只要风量够就能用，实际装配时才会发现安装孔位不匹配、叶尖扫到风道内壁、运转时动平衡差带来整机共振的问题。这款12厘米规格的三叶风叶，就是针对小空间强制通风场景做的适配设计，从结构根源上规避了不少常规市售风叶的装配痛点。

　　从实际用途来看，这类小直径风叶主要承担密闭腔体的空气对流职责，比如CA6140这类普通车床的电控箱顶部通风位，或者小型激光雕刻机的激光模组散热风道，还有桌面级3D打印机的喷头周边散热，都需要这种尺寸紧凑、风压适中的风叶来带动空气流动，带走元器件或者运动部件工作产生的积热，避免局部温度过高带来的元器件老化加速、加工精度受温度漂移影响的问题。和大直径工业轴流风机不同，12厘米这个尺寸的风叶不需要承担长距离风道送风的职责，更多是在有限安装空间内实现近距离空气扰动，所以设计时不需要追求过高的全压，反而要把重心放在运转平稳性、安装适配性上。

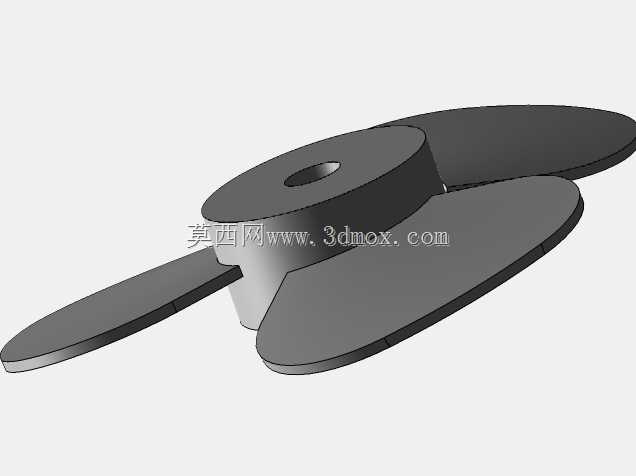

　　设计思路上，这款三叶结构没有采用常见的等厚度平直叶片，而是给每个叶片做了从叶根到叶尖的渐变扭角，叶根位置的安装角更大，靠近轮毂处的空气可以被有效带动，避免轮毂周边出现气流死区；叶尖位置的安装角收小，降低叶尖位置的气流分离损失，同时减少叶尖涡带来的气动噪音。轮毂部分做了中心通孔加定位台阶的结构，中心孔适配常用的小型电机输出轴径，台阶结构可以在安装时直接抵住电机轴的轴肩，不需要额外加轴套调整轴向位置，装配时只要拧紧顶丝就能完成固定，减少现场装配的调整工作量。叶片和轮毂的连接位置做了圆弧过渡加厚处理，避免长期运转时应力集中导致的叶片根部断裂，毕竟这类风叶往往是24小时连续运转的工况，连接位置的结构强度直接决定了部件的使用寿命。

　　外形尺寸与安装边界方面，这款风叶的整体回转直径严格控制在120毫米，也就是12厘米，轴向总厚度从轮毂安装端面到叶尖最外侧的距离控制在30毫米以内，安装时只需要预留出直径125毫米的圆形无干涉空间，轴向预留35毫米的装配余量就可以，不需要额外扩大安装开孔。轮毂的安装端面做了平整处理，和电机端盖贴合时不会出现缝隙，避免气流从安装位短路漏风。三个叶片的叶尖做了小圆弧倒角处理，即使安装时风道内壁的公差有轻微偏差，也不会出现叶尖刮蹭内壁的问题，对安装精度的容错率更高。

　　从功能特性来看，三叶结构相比两叶结构，相同转速下的风量输出更平稳，气流脉动更小，带来的振动和噪音也更低；相比五叶、七叶的多叶结构，三叶结构的转动惯量更小，电机启动时的负载更低，适配小功率的罩极电机或者直流无刷电机都能顺畅驱动，不需要特意选更大功率的电机来匹配风叶负载。叶片的型线是按照低转速工况优化的，在每分钟1500转到2500转的常用转速区间内，气动效率处于较高水平，不会出现转速上去了但风量没明显提升的无效功耗问题。另外整个风叶的质心经过动平衡校准，装配到合格电机上之后，运转时的径向跳动量控制在0.2毫米以内，不会因为风叶本身的不平衡量带来额外的振动，避免振动传递到设备壳体上产生共振噪音。

　　实际选型应用的时候，需要注意这款风叶的送风方向是从轮毂端面向叶片侧轴向出风，安装时不要装反，装反的话虽然也能送风，但风量会下降40%左右，而且气动噪音会明显升高。如果是用在有防尘需求的场景，可以在风叶的进风侧加装匹配尺寸的防尘滤网，注意滤网和风叶之间要预留至少10毫米的间隙，不要让滤网直接贴在叶片上，否则会阻挡进风，还可能因为滤网变形被叶片刮到。在做结构匹配的时候，电机的输出轴长度要保证插入轮毂的深度不小于10毫米，顶丝要顶在电机轴的平面位上，不要顶在光轴的圆弧面上，避免长期运转时风叶松动移位。
