CSWA认证练习用铰接式支撑支座结构

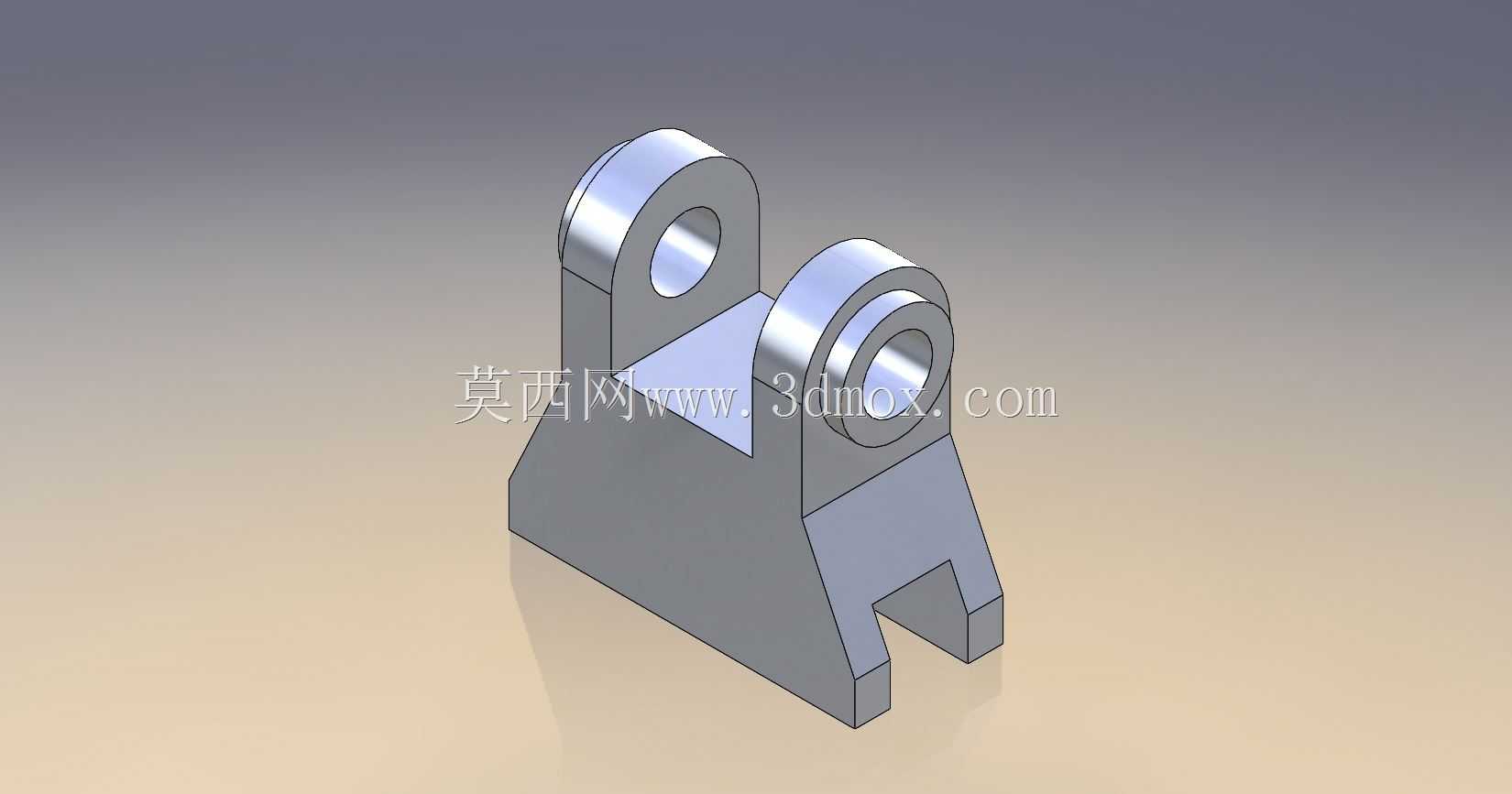

　　这款铰接式支撑支座属于典型的机械结构类练习零件，日常在小型工装夹具、非标自动化设备的铰接支撑点位、轻型输送线的侧装定位模块中都能见到同结构的量产件身影，核心作用是为铰接转动副提供稳定的安装基座，同时承担径向载荷与小幅轴向窜动的限位作用。从实际使用场景来看，这类支座常被用在需要小角度摆动的连杆机构末端，比如小型物料分拣装置的拨杆支撑座、工装夹具的压臂铰接座，工作时上方两个同轴带孔凸耳需要穿装铰接销轴，销轴一端连接摆动臂，支座底部的两个开槽支脚则通过螺栓锁紧在设备安装基板上，开槽设计允许安装时微调支座的前后位置，抵消安装面的加工误差，降低装配时的对位难度。

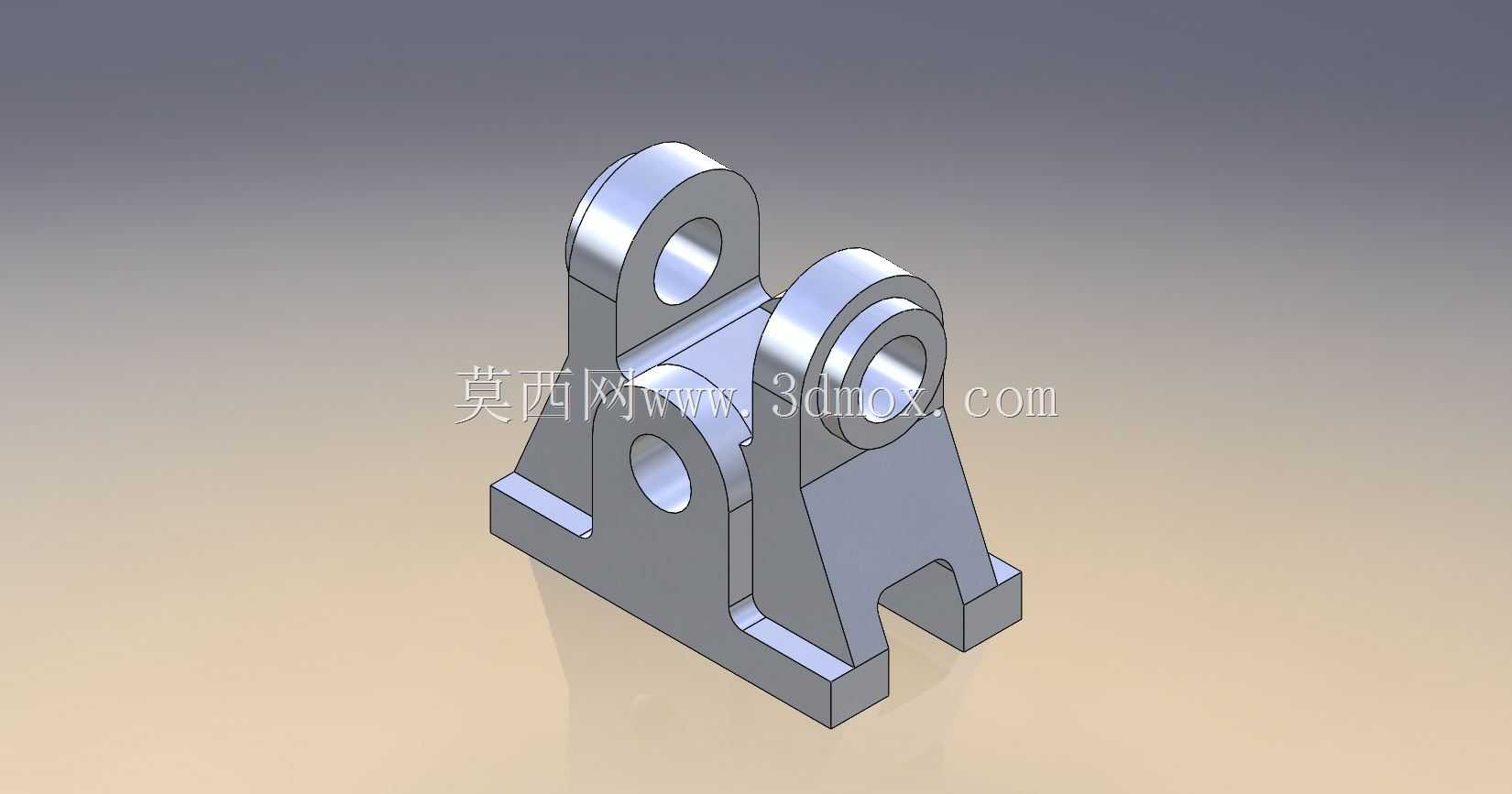

　　从结构设计逻辑来看，整个零件采用一体化铣削成型的思路，主体为梯形截面的支撑立座，底部做了加宽处理来增大与安装面的接触面积，提升整体支撑稳定性，避免受侧向载荷时出现倾覆。上方两个平行布置的带孔凸耳做了等厚设计，孔位同轴度公差控制在0.02mm以内，保证销轴穿装后转动顺畅无卡滞，凸耳与主体立座的衔接位置做了圆角过渡，避免应力集中导致长期受载后出现开裂问题。底部的两个支脚开槽为长圆形通孔，槽宽适配常用的内六角圆柱头螺栓尺寸，槽的长度方向沿支座的前后方向布置，安装时可以根据实际连杆的运动轨迹需求，微调支座的固定位置，调整完成后锁紧螺栓即可完成固定，不需要额外加工定位销孔，适合小批量非标设备的快速装配场景。

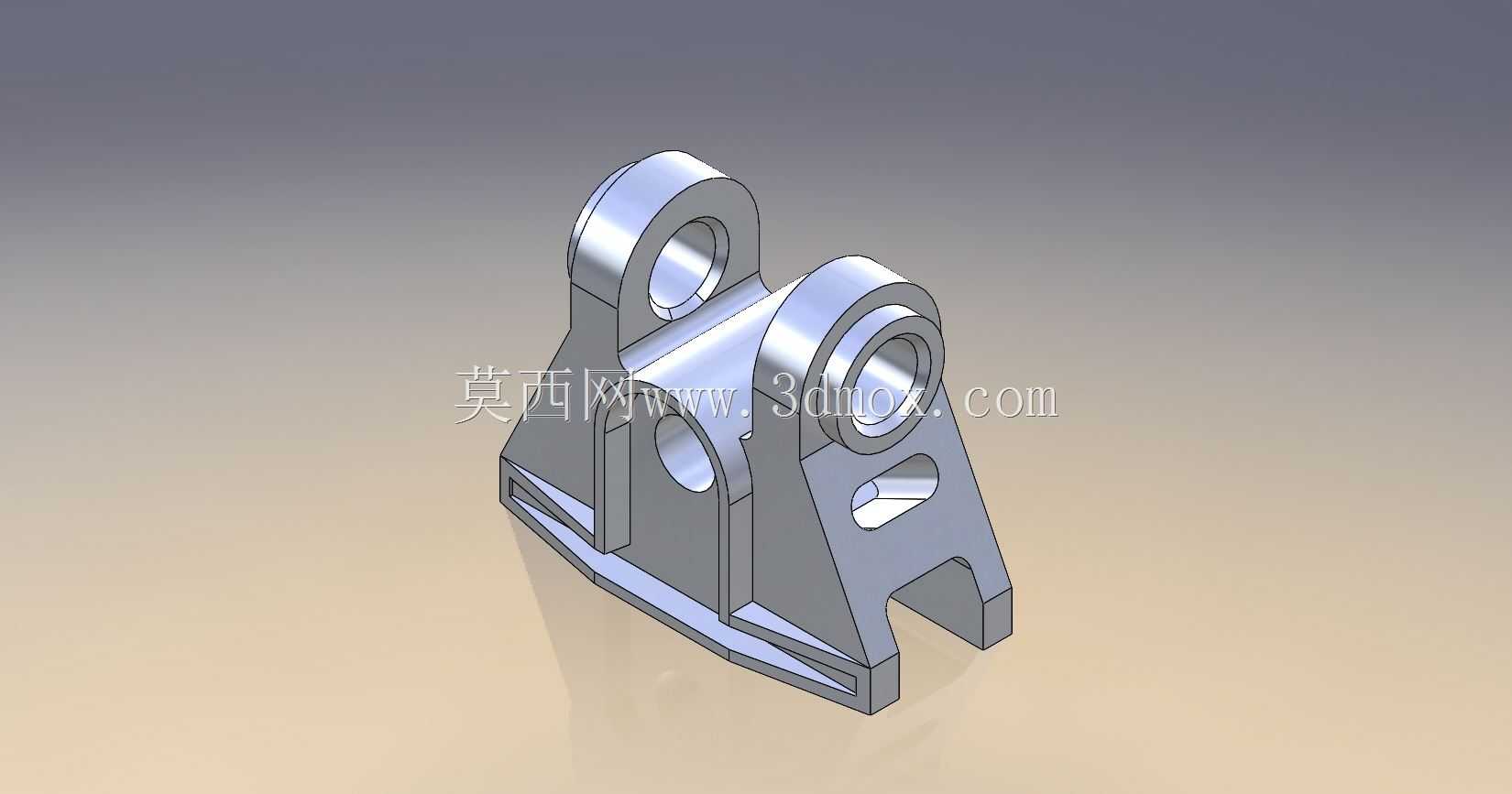

　　从安装边界尺寸来看，零件整体高度控制在常规小型铰接件的常用尺寸区间，底部两个支脚的外廓宽度适配常见的20系列铝型材安装面，也可以直接固定在厚度10mm以上的钢板安装平台上，上方凸耳的内孔直径适配直径8mm的标准铰接销轴，孔的深度满足销轴穿装后两端加装卡簧限位的空间需求，不会出现销轴脱出的问题。主体立座的壁厚做了等强度优化，非承载区域的壁厚适当减薄来降低整体重量，承载区域也就是凸耳与立座衔接的位置做了局部加厚，保证受冲击载荷时的结构强度，整个零件没有复杂的曲面特征，所有特征都可以通过三轴铣床一次装夹完成加工，不需要二次翻面装夹，加工工艺性良好，加工时可以先铣削外形轮廓，再钻镗凸耳的同轴孔，最后铣削底部的安装开槽，工序排布简单，加工成本较低，适合作为入门级机加工零件的实操练习案例，也适合作为三维建模入门阶段的特征练习素材，帮助初学者掌握拉伸、凸台、孔特征、圆角、开槽这些基础建模命令的使用，理解机械零件从功能需求到结构设计再到工艺落地的完整逻辑。

　　在实际选型使用时，需要注意这类支座的承载上限，因为是一体化铣削结构，没有额外的加强筋设计，适合承受100N以内的径向摆动载荷，如果需要承受更大的载荷，可以在立座侧面加装三角加强筋，或者更换更高强度的钢材进行加工，日常使用时需要定期在铰接孔位置加注润滑脂，减少销轴与孔壁的磨损，延长零件的使用寿命。安装时要保证两个凸耳的孔位与摆动臂的孔位同轴，避免出现别劲的情况，导致转动阻力增大甚至出现零件断裂的问题，底部螺栓锁紧时要采用对角锁紧的方式，避免支座安装时出现倾斜，影响铰接副的转动精度。
