CA6140车床配套电源安装金属板结构

　　这款电源安装金属板是CA6140普通车床电气系统的配套安装承载构件，主要用于车床电气柜内部电源模块的固定安装，在车床整体电气布局中承担电源组件承托、防护以及辅助散热的作用。从实际应用场景来看，普通车床的加工车间往往存在切削液飞溅、金属切屑飘散、设备运行振动持续存在的工况，这类安装金属板需要在这种相对恶劣的车间环境下长期稳定工作，既要保证电源模块安装位置的精度不因为设备振动出现偏移，也要阻挡切屑、切削液直接接触电源组件，避免出现电气短路、接触不良等故障。

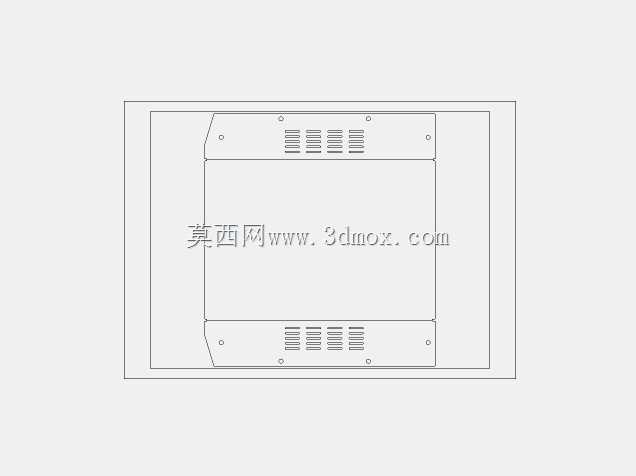

　　从结构设计思路来看，这块金属板采用分体式上下对称布局，上下两段板体都预留了阵列式的通风散热槽孔，槽孔采用长条形冲压成型，在不降低板体整体结构强度的前提下，最大化提升了空气流通效率，电源模块工作时产生的热量可以通过这些槽孔快速散出，避免热量在电气柜局部堆积造成电源过热保护。板体的四个边角以及侧边预留了对应的安装固定孔位，孔位的位置公差严格匹配CA6140车床电气柜的安装立柱尺寸，安装时不需要额外进行钻孔扩孔加工，直接使用标准紧固件就可以完成板体的固定，大幅降低现场装配的工作量。板体的边缘都做了折边处理，折边高度经过精确计算，既可以提升板体自身的抗弯折强度，避免长期受振动出现板体变形，也可以在板体和电气柜内壁之间留出足够的布线空间，方便电源模块的输入输出线缆排布固定。

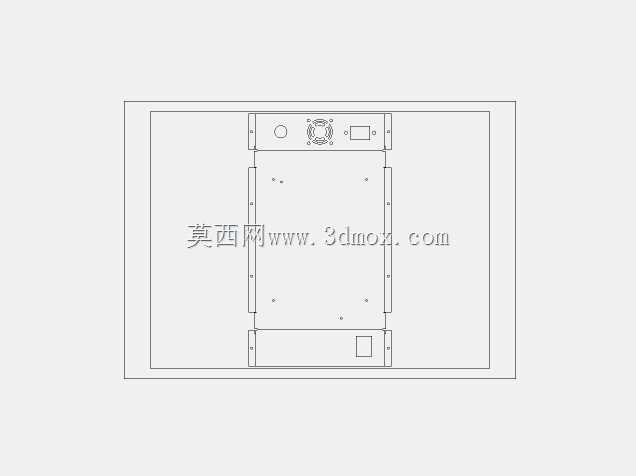

　　从安装边界尺寸来看，这块金属板的整体轮廓完全适配CA6140车床电气柜的预留安装空间，板体的厚度选用常规冷轧钣金厚度，兼顾结构强度和轻量化要求，安装完成后板体和周边其他电气组件之间预留了足够的安全绝缘间隙，不会出现组件之间的干涉问题。上下两段板体中间的预留空间刚好对应电源模块的主体安装区域，电源模块固定在板体上之后，模块的散热面正好对准板体上的散热槽孔，配合电气柜内部的散热气流，可以形成顺畅的散热风道，保证电源模块在车床连续长时间加工运行时，工作温度始终保持在合理区间内。

　　在实际的机床装配场景中，这类安装金属板属于电气系统的基础承载件，设计时除了考虑安装适配性，还要兼顾后期维护的便捷性，板体上的固定孔位都做了沉头处理，紧固件安装完成后不会突出板体表面，避免后期维护时剐蹭线缆绝缘层，也不会阻碍电源模块的拆装操作。板体表面采用常规的防锈磷化处理，适配车间内的湿度、油污环境，长期使用不会出现锈蚀掉屑的问题，避免金属碎屑掉落到电气组件上引发故障。对于机床改造、设备维修的场景来说，这款结构的金属板可以直接替换原有老化变形的安装板，不需要对原有电气柜结构进行改动，大幅缩短设备维修的停机时间，降低维修过程中的加工改造成本。在三维建模过程中，这类钣金件的折弯系数、孔位公差、槽孔排布都严格按照实际钣金加工工艺要求设置，模型可以直接用于钣金展开下料，不需要二次调整参数，能够直接对接生产加工环节，适配常规的数控冲压、折弯加工工序。
