CA6140机床用异形安装固定板结构

　　这款异形安装板是CA6140普通车床进给箱外侧的配套安装承载构件，日常在车床运行过程中，主要承担进给传动端外侧防护、行程触发组件安装定位、传动间隙微调机构承载的多重作用，属于车床床头箱与进给箱衔接区域的定制化结构件。从实际装机场景来看，该构件安装在床身靠近主轴箱的侧立面，安装面与床身铸造基准面完全贴合，不需要额外加装调整垫片，所有安装孔位的位置度公差控制在0.02mm以内，避免装配后出现传动组件卡滞、行程开关触发位置偏移的问题。

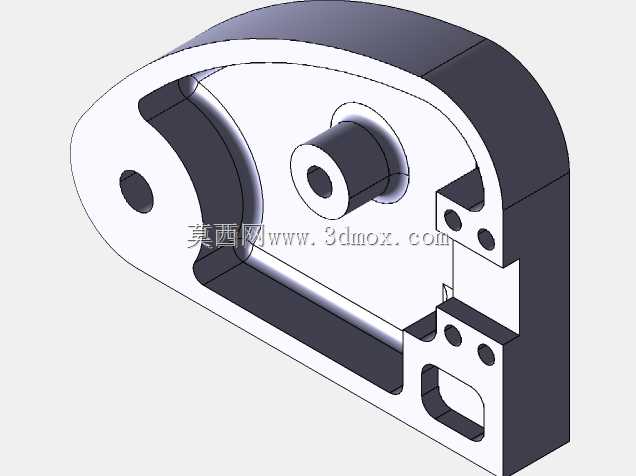

　　设计阶段首先梳理了该区域的空间边界：床身侧方的安装基准面总宽度为128mm，垂直方向安装空间高度为96mm，构件整体向外的伸出量不能超过42mm，否则会干涉溜板箱纵向移动的全行程路径，尤其是溜板箱快速移动到主轴箱侧极限位置时，构件外轮廓与溜板箱外壳的安全间隙要保留至少3mm，避免长期运行振动后出现剐蹭。基于这个边界，构件主体采用了变厚度的异形轮廓设计，靠近主轴箱的一端做了圆弧收边处理，避开主轴箱端盖的突出圆弧结构，另一端则做了阶梯式的凸台结构，用来承装行程开关的触发碰轮安装座，凸台中心的通孔是给进给传动轴的外伸端预留的过孔，孔内预留了2mm的油封安装槽，防止进给箱内的润滑油顺着轴端渗漏到构件外侧。

　　结构上的几个沉头孔是用来穿装内六角固定螺栓的，螺栓拧紧后头部完全沉入沉孔内，不会突出安装面，避免干涉外侧的防护罩安装。构件上的两个同轴销孔是装配定位用的，装机时先打入两个圆柱定位销，再拧紧固定螺栓，能保证每次拆装维护后位置精度不发生偏移，不需要重新调整行程开关的触发位置。中间的大尺寸镂空区域不是减重设计，而是给进给箱外侧的滑移齿轮拨叉预留的活动空间，拨叉在切换进给量的时候会有12mm的横向移动行程，镂空区域的边缘做了1.5mm的倒角，避免拨叉移动过程中与板件边缘发生剐蹭，同时也能减少铸件的材料用量，降低整体重量。

　　靠近下端的两个带螺纹的安装孔是用来固定走线架的，进给行程开关的线缆会顺着走线架排布到床身的电气走线槽内，避免线缆外露被切屑刮破。构件的壁厚设计上，安装贴合面的基础壁厚为8mm，凸台区域的壁厚加厚到12mm，因为凸台区域要承受行程开关触发时的反复冲击力，加厚处理能避免长期受冲击后出现裂纹，圆弧收边区域的壁厚则减薄到6mm，因为该区域没有承载需求，只需要起到轮廓防护的作用，减薄后可以减少铸件的冷却变形量。

　　从加工工艺适配性来看，该构件采用HT200灰铸铁铸造毛坯，铸造后经过时效处理消除内应力，再进行数控铣削加工所有安装面和孔位，加工时先以毛坯的安装贴合面为粗基准，铣平定位基准面后再加工其余特征，能保证所有孔位与安装面的垂直度要求。实际使用中，该构件替换了原车床的分体式安装支架结构，原来的结构需要三个独立的支架分别安装行程开关、走线架和防护盖板，装配时需要逐个调整位置，累计误差大，经常出现行程触发不准的问题，这款一体化的安装板把所有安装功能集成在一个构件上，装配时只需要一次定位就能完成所有组件的安装，大幅减少了装配调整的工作量，同时整体式结构的刚性更好，长期运行后不会出现支架松动移位的问题。

　　在安装边界的校核上，除了要保证与溜板箱的移动间隙，还要注意构件上方与主轴箱润滑油管的距离，润滑油管的接头位置距离构件上边缘的间隙要保留5mm以上，避免油管振动时与板件发生摩擦导致油管破损漏油，构件下方与床身导轨防护罩的间隙也要控制在4mm以上，防止导轨防护罩伸缩时与板件发生剐蹭。构件表面做了发黑处理，能提升防锈能力，同时表面的哑光质感不会反射车间的照明光线，方便操作人员观察行程开关的触发状态。
