CA6140车床用带加强筋槽式安装支座

　　在普通卧式车床的进给箱、溜板箱周边辅助安装场景中，这类带加强筋的槽式安装支座是很常见的小型支撑构件，主要用来承载行程触发碰块、小型润滑管路固定座、外置位置检测元件的安装基准，避免直接在床身原有安装面打孔破坏机床基体精度。从结构设计来看，底座采用矩形平板布局，四个角位开设长圆形安装沉槽，而非圆孔，这是考虑到CA6140车床床身表面原有T型槽的间距公差，长槽可以提供±2mm的安装调整余量，装配时不需要反复配打安装孔，能快速适配床身不同位置的固定需求，沉槽的深度设计刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出底座平面，避免和上方安装的元件产生运动干涉。

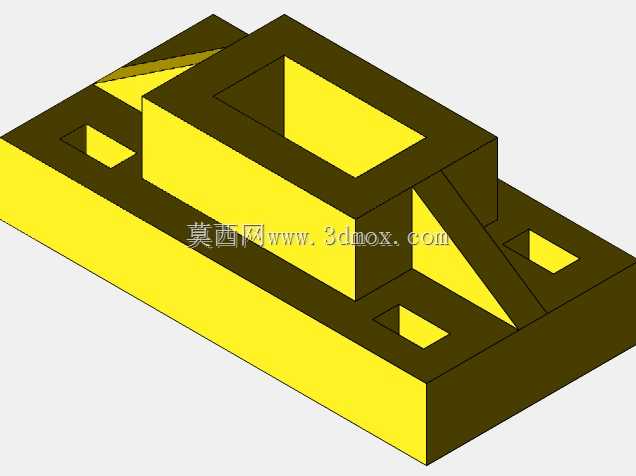

　　上部的承载腔体采用方框式结构，相比实心块结构减重40%以上，同时腔体内部可以容纳小型元件的接线端或者调整垫片，腔体和底座连接的两个侧面设置三角形加强筋，筋板的厚度取底座壁厚的0.8倍，既不会因为筋板过厚导致铸造时产生缩孔缺陷，也能保证支座承受侧向载荷时的刚度，按照CA6140车床常规的辅助元件承载需求，这个支座单侧可以承受不超过150N的侧向冲击力，完全满足行程碰块频繁触发的受力要求。

　　从安装边界来看，底座的总长度控制在120mm以内，宽度为60mm，整体高度不超过45mm，不会占用溜板箱移动的安全行程空间，底座的下平面要求平面度公差不超过0.02mm，和床身安装面贴合后不需要额外加调整垫就能保证上部安装面的水平度，上部腔体的顶面同样设置两个小尺寸安装孔，用来固定待安装的功能元件，孔位的位置度公差控制在0.1mm以内，保证元件安装后的位置精度，避免触发位置偏差导致车床进给动作误判。

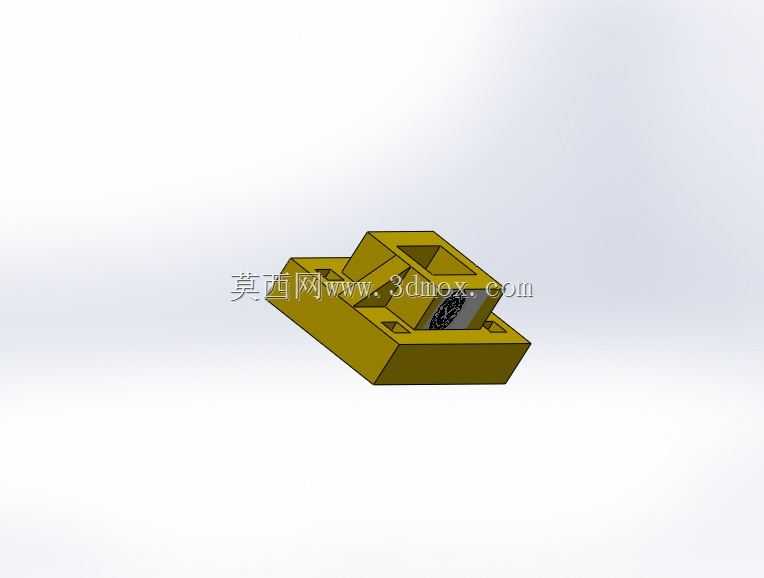

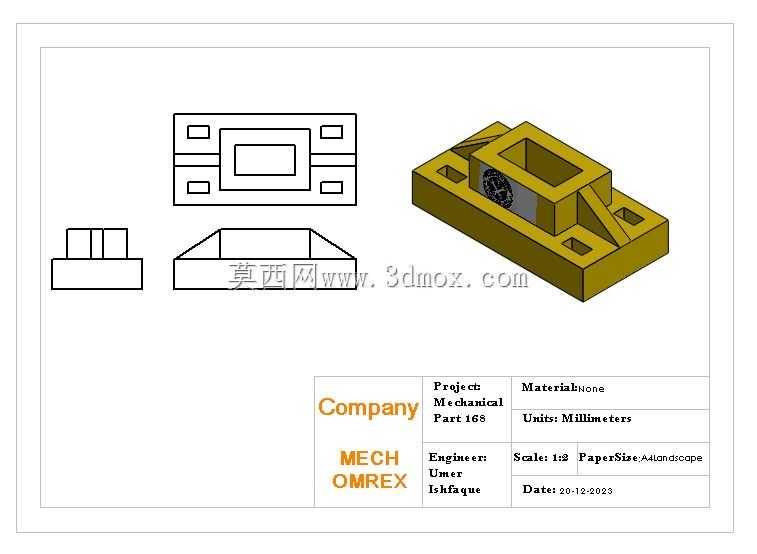

　　设计时特意将所有棱边做了C1的倒角处理，一方面是去除机加工后的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，在车床长期运行产生振动的工况下，不会因为棱边应力集中导致支座出现裂纹。从视图表达来看，正交视图清晰展示了三个方向的外形轮廓和孔位位置，等轴测视图直观呈现了加强筋和腔体的空间结构，工程人员拿到模型后可以直接提取尺寸进行加工，不需要额外反复核对视图投影关系，也可以直接导入装配环境中验证和周边部件的干涉情况，尤其是在CA6140车床的改造、维修场景中，这类标准化的小型支座可以减少现场测绘的工作量，缩短设备维修停机时间。

　　这类支座的材质通常选用HT200灰铸铁，和车床床身的材质线膨胀系数一致，在车床运行产生的温度变化环境中，不会因为材质热膨胀量不同导致安装位置偏移，铸件经过时效处理后消除内应力，长期使用不会产生变形，保证安装基准的稳定性。在实际装配过程中，四个安装槽的固定螺钉不需要完全锁死就可以调整支座的前后位置，待上部元件的触发位置校准完成后再拧紧螺钉，相比固定式圆孔支座，调整效率提升60%以上，尤其适合车床改造时需要反复调整元件位置的场景。
