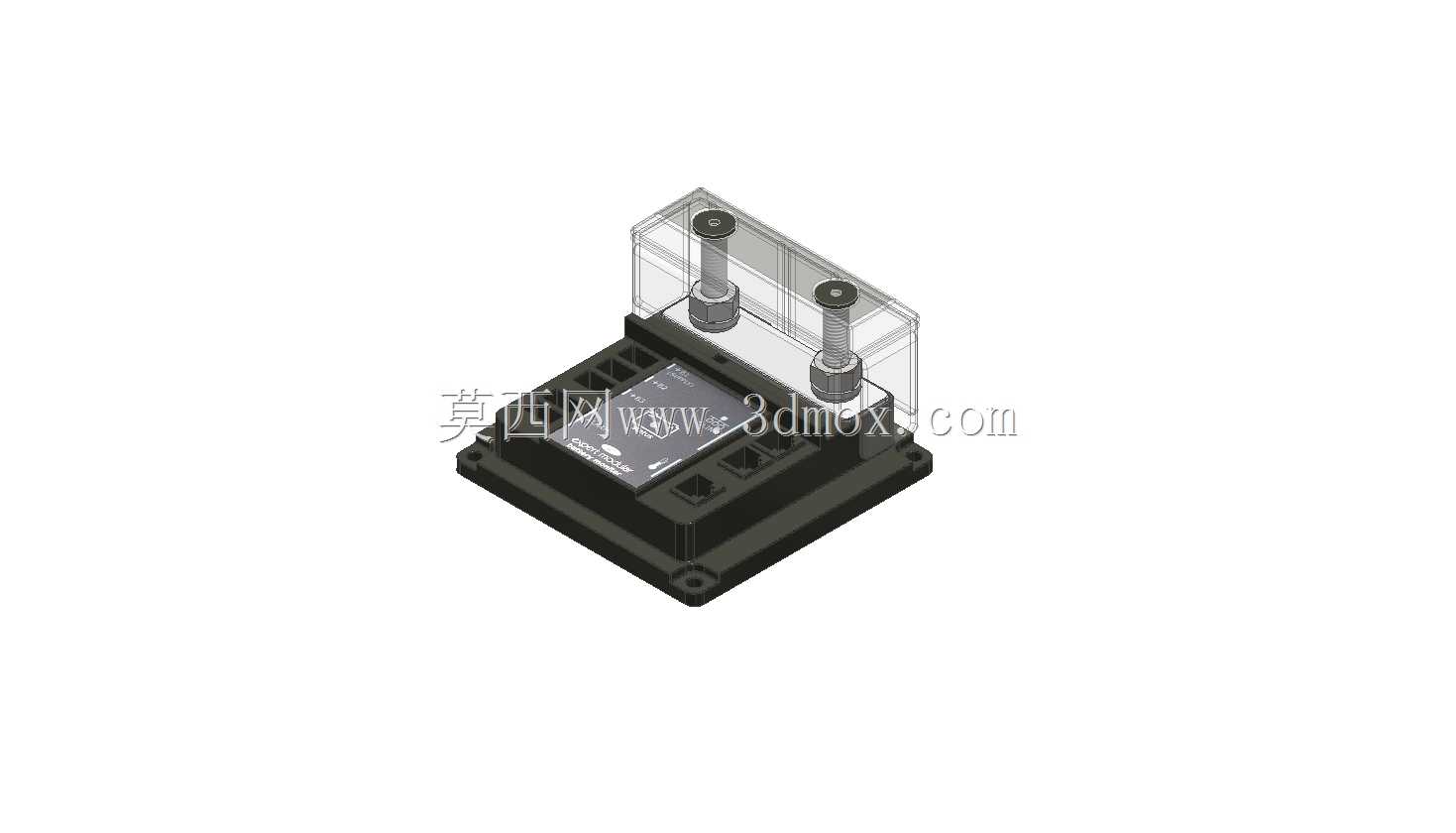

ENERDRIVE电力分流配电装置结构设计

　　也避免螺丝凸起划伤后续布线的线缆绝缘层。基座的上表面集成了两组大电流接线柱，接线柱采用铜质镀镍材质，柱身设计有外螺纹，搭配带防滑齿的锁紧螺母，可以实现16平方毫米以下多股铜芯线缆的可靠压接，接线柱的根部设计有防转定位凸台，嵌入基座对应的凹槽内，在拧紧锁紧螺母的时候接线柱不会跟转，避免内部导电排出现扭转应力，长期使用也不会出现内部连接松动的问题。两组接线柱分别对应主回路的进线端与出线端，中间的导电排集成了采样电阻结构，可以实时采集主回路的电流参数，为后端的电量监测模块提供精准的采样信号，这也是分流器区别于普通接线端子排的核心功能特征。基座的下半部分区域预留了三个规格一致的快插接口，接口的几何尺寸完全匹配行业通用的安德森式快插端子，在工业低压配电、移动储能供电、车载电力系统的搭建场景中，分流装置是实现多回路电能分配、支路电流管控的核心组件，这款ENERDRIVE分流器的三维结构设计，完全围绕现场安装、运维、负载适配的实际工程需求展开，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。从整体结构来看，装置采用基座加防护上盖的分体式设计，底部基座为高强度工程塑料注塑成型的安装基体，底部预留四个对称布置的沉头安装孔，孔位间距匹配常规电气柜内DIN导轨旁的安装板开孔标准，也适配车载改装场景中常见的1.5mm厚冷轧钢板安装面，安装时使用M4规格的十字盘头螺丝即可完成固定，沉孔设计可以让螺丝头部完全埋入基座平面，不会突出干涉上盖的装配，

　　不需要额外拧螺丝，对准接口推入即可完成支路的连接，每个支路接口内部都设计有防呆卡槽，正负极方向唯一，不会出现插反导致的后端设备烧毁问题，快插接口的边缘设计有0.8mm高的防水挡边，搭配上盖的密封胶条，可以实现IP54级别的防护能力，在有少量凝露、粉尘的工业现场或者户外车载场景下，也能可靠工作，不会因为积灰或者凝露导致绝缘下降。上盖采用半透明的聚碳酸酯材质注塑成型，不需要拆开上盖就可以直观观察内部接线柱的连接状态、有没有出现氧化变色或者打火痕迹，日常巡检的时候可以快速判断装置的运行状态，减少运维的拆解工作量。上盖和基座之间采用卡扣加定位柱的连接方式，四个角的位置设计有内扣式卡扣，对准基座的卡槽按压即可完成装配，

　　拆解的时候只需要用一字螺丝刀轻轻撬动卡扣位置就可以拆开，不需要破坏结构，方便后期的线缆调整或者维护。从安装边界尺寸来看，整个装置的长宽尺寸控制在120mm*100mm以内，总高度（含接线柱螺母）不超过65mm，在电气柜内安装的时候不会占用过多的纵深空间，即使是在紧凑的壁挂式配电箱内也能顺利布置，不会和柜内的断路器、漏电保护模块出现安装干涉。设计过程中充分考虑了大电流工况下的散热需求，基座的两侧设计有交错布置的散热格栅，格栅的开口方向朝下，既可以保证空气对流带走导电排工作时产生的热量，又能避免上方掉落的金属碎屑、灰尘直接落到导电部件上造成短路风险，格栅的筋条厚度设计为1.5mm，既保证了足够的结构强度，不会因为安装受力出现断裂，又能最大化通风散热的面积，在持续通过额定电流的工况下，导电排的温升可以控制在30K以内，符合低压电气设备的温升标准，不会因为长期过热导致塑料基座老化变脆。接线柱的位置设计也充分考虑了布线的折弯半径，每个接线柱中心距离基座边缘的距离都大于20mm，接入16平方线缆的时候，线缆的折弯半径可以满足线缆本身的最小弯曲要求，不会因为过度折弯导致线芯断裂或者绝缘层破损。快插接口的中心间距设计为25mm，每个支路接入插头之后，相邻插头之间留有足够的手指操作空间，插拔支路的时候不会碰到相邻的插头，操作便利性更好。在结构细节上，基座的底部设计有十字交叉的加强筋，筋条高度为8mm，厚度2mm，即使安装面存在轻微的不平整，

　　拧紧安装螺丝的时候基座也不会出现翘曲变形，保证上盖和基座之间的密封缝隙均匀一致，不会出现局部缝隙过大导致防护失效的问题。导电排和基座之间的固定采用热铆接的工艺柱，装配的时候将导电排放到定位槽内，加热铆住塑料柱就可以完成导电排的固定，不需要额外使用螺丝，减少了金属零件的使用量，也避免了螺丝松动导致的导电排移位问题。整个装置的所有棱角位置都做了R1以上的圆角处理，没有尖锐的飞边或者棱角，安装布线的时候不会划伤操作人员的手，也不会刮破线缆的绝缘层。从实际应用的适配性来看，这款分流器既可以用在工业自动化生产线的控制柜内，为PLC、传感器、执行机构分路供电，也可以用在房车、改装特种车辆的车载供电系统中，连接主电池和车载逆变器、照明、充电插座等多个负载，还可以用在小型离网光伏储能系统中，实现光伏板、蓄电池、负载之间的电能分配与电流监测，结构设计兼顾了不同场景下的安装需求，没有针对单一场景做特殊化的结构限制，通用性较强。建模过程中所有的配合尺寸都按照实际零件的公差要求做了预留，比如上盖和基座的卡扣配合预留了0.2mm的装配间隙，接线柱和基座安装孔的配合预留了0.1mm的间隙，快插接口的尺寸按照通用端子的实际尺寸做了适配，模型可以直接用于结构验证、安装干涉检查，也可以作为电气柜布线设计的三维占位模型使用，帮助设计人员在方案阶段就准确评估装置的安装空间、布线走向，减少后期现场安装时出现的尺寸不匹配、干涉等问题。
