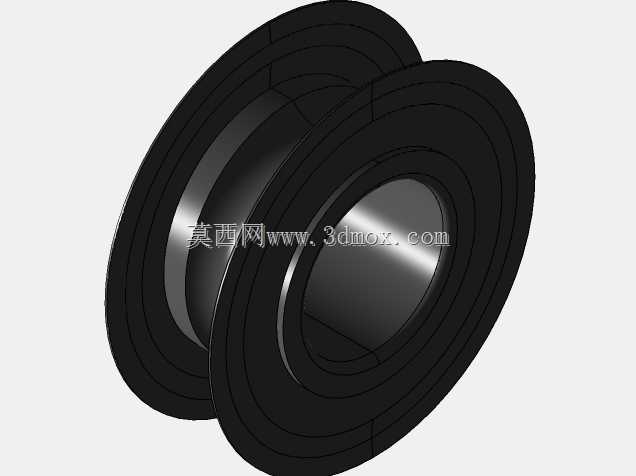

CA6140机床用双挡边滑轮式传动滚轮结构

　　在普通卧式车床的进给传动与排屑辅助输送系统中，这类带双侧挡边的滚轮结构是承担导向、承托与传动换向的核心小型部件，日常工况下需要持续承受链条或钢带传动带来的径向载荷，同时要避免传动介质在高速往复运动中出现脱轨、跑偏的问题。从结构设计逻辑来看，该滚轮采用中间内凹的轮槽结构，轮槽的圆弧曲率完全匹配配套使用的传动链条外链节外圆或者输送钢带的边缘倒角，双侧凸起的挡边高度经过反复校核，既不会因为挡边过高增加不必要的转动惯量，也不会因为挡边高度不足导致传动件在设备启停瞬间的冲击力作用下脱出轮槽。内孔采用直孔设计，适配标准的滚针轴承或者铜套衬套安装，安装时直接穿入固定心轴即可，心轴两端通过轴用挡圈或者锁紧螺母固定在机床床身的安装支架上，不需要额外设计复杂的定位结构，日常维护更换时只需要拆下心轴端的紧固件就能完成滚轮的整体替换，大幅降低设备维保的停机时间。

　　从安装边界尺寸来看，该滚轮的最大外圆直径适配CA6140车床床身内侧预留的安装空间，两侧挡边的外圆直径比中间轮槽底径大出的尺寸，刚好匹配床身导向槽的预留间隙，安装后滚轮外圆与槽壁之间保留0.2到0.3毫米的活动间隙，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致传动过程中出现径向窜动。轮体的厚度尺寸经过载荷校核，在CA6140车床最大进给抗力的工况下，轮体的抗弯截面模量完全满足强度要求，不会出现轮缘变形或者轮槽压溃的问题。材质选择上这类滚轮通常采用45号钢整体调质处理，轮槽表面做高频淬火处理，硬度达到HRC45到50之间，既保证芯部有足够的韧性承受冲击载荷，也让轮槽接触表面有足够的耐磨性，延长部件的实际使用寿命。

　　实际应用场景中，这类滚轮除了用在CA6140车床的进给传动导向位置，还可以适配同系列普通卧式车床的排屑器输送链导向、冷却管路移动托架导向等位置，在一些小型自动化输送线的轻型负载段也能通用。设计过程中特意将轮体的转动惯量控制在较低水平，当传动系统高速往复运动时，滚轮的随动响应速度更快，不会因为自身惯量过大导致传动链条出现跳齿或者钢带出现打滑的问题。内孔与衬套的配合采用基孔制H7公差，衬套与心轴的配合采用f7间隙配合，保证转动过程中润滑脂能在配合面之间形成均匀的油膜，减少转动过程中的摩擦阻力，降低日常运行的磨损速率。轮体的所有锐边都做了R0.5的倒角处理，避免安装过程中划伤操作人员，也防止应力集中导致轮体在交变载荷作用下出现裂纹。双侧挡边的内侧做了15度的导向斜角，当传动件出现轻微偏移时能顺着斜角自动滑回轮槽中心位置，不需要人工频繁调整传动件的张紧位置，降低设备日常运维的工作量。
