十字带孔弯脚支撑结构练习件

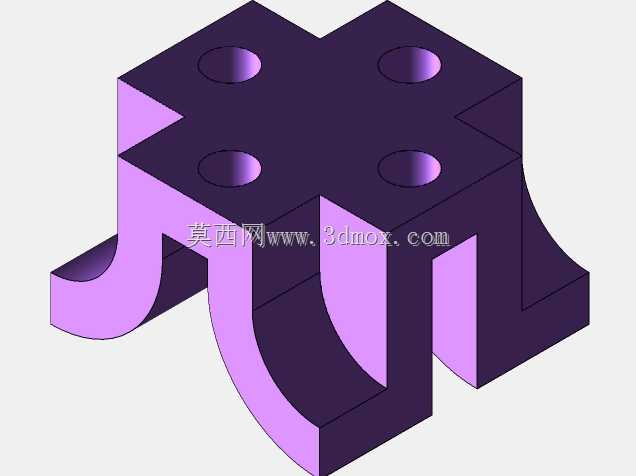

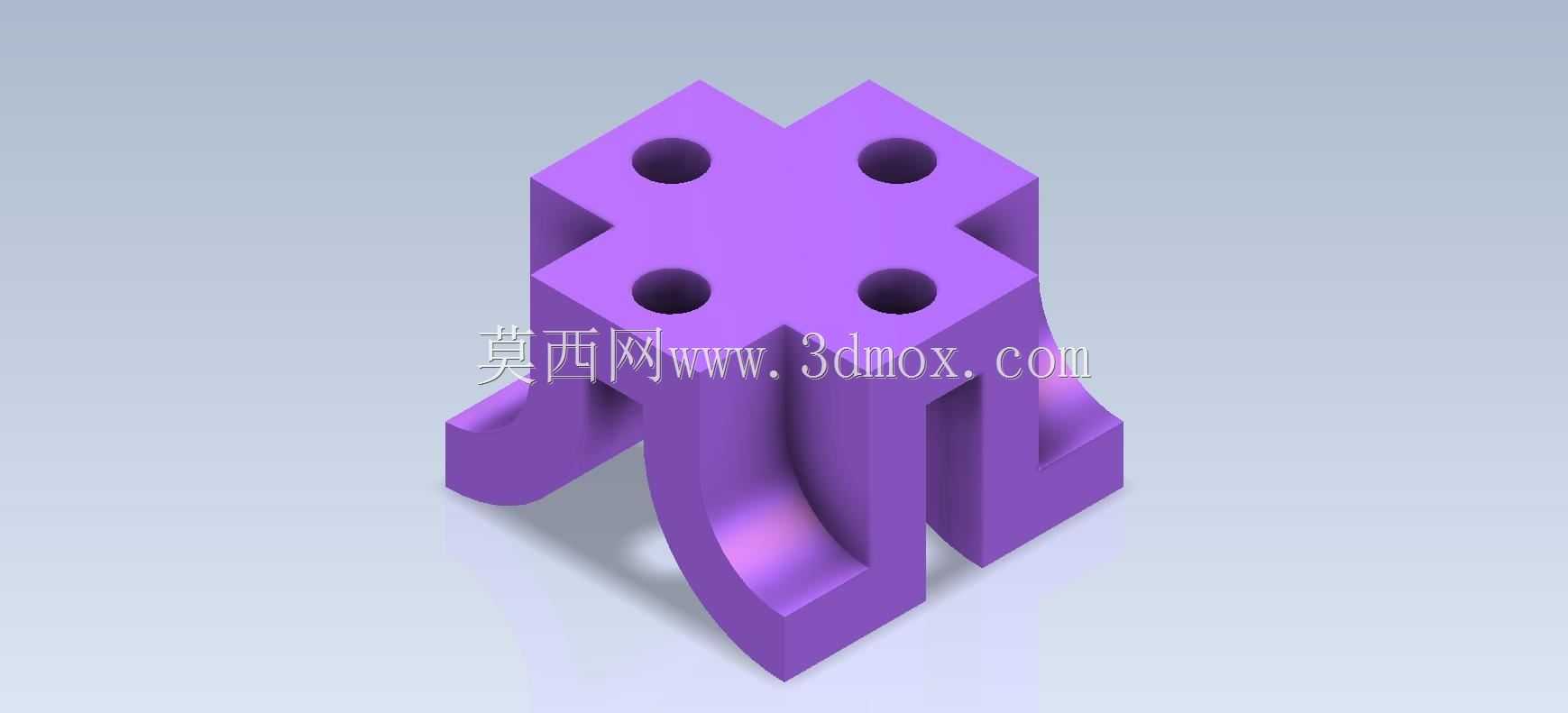

　　在日常的机械结构设计工作中，这类十字带孔弯脚的结构件常出现在小型设备的支撑定位场景里，比如小型工装的定位支座、自动化产线的轻型承载支架，或是教学实训台的模块化连接构件，它不需要承担大吨位的重载载荷，更多是作为定位、辅助支撑以及模块化拼接的基础单元存在。从结构功能来看，顶部十字主体上均匀分布的四个通孔，是为了配合标准紧固件完成与上方构件的锁附连接，孔位的对称布局能保证锁附后受力均匀，不会出现单侧应力集中导致的构件偏移；向下延伸的四个弯脚结构，一方面是拉大了支撑的跨距，相比直脚结构能获得更好的抗倾覆稳定性，另一方面弯脚的弧形过渡设计，能避免直角处的应力集中问题，在承受垂直方向的静载荷时，应力会顺着弧形曲面均匀分散到整个支脚，

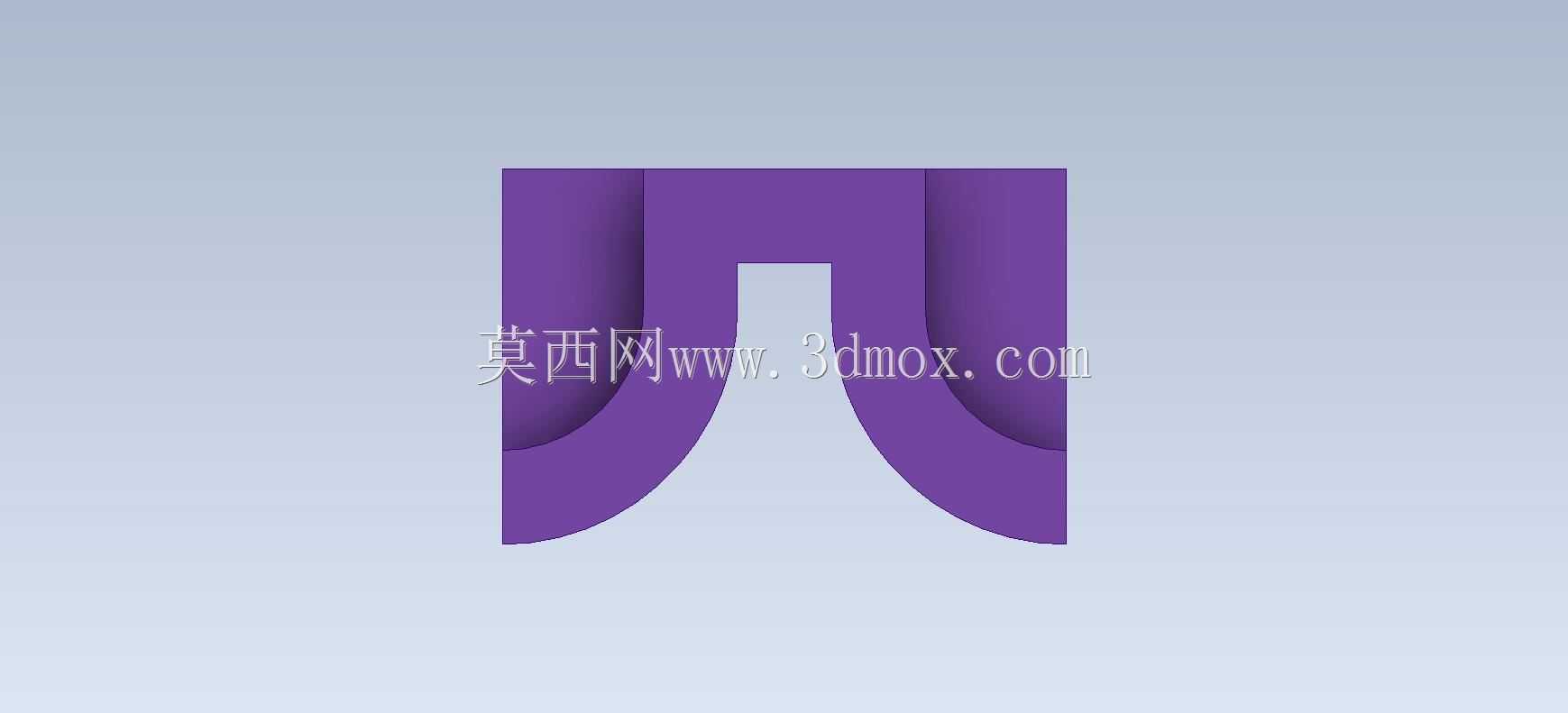

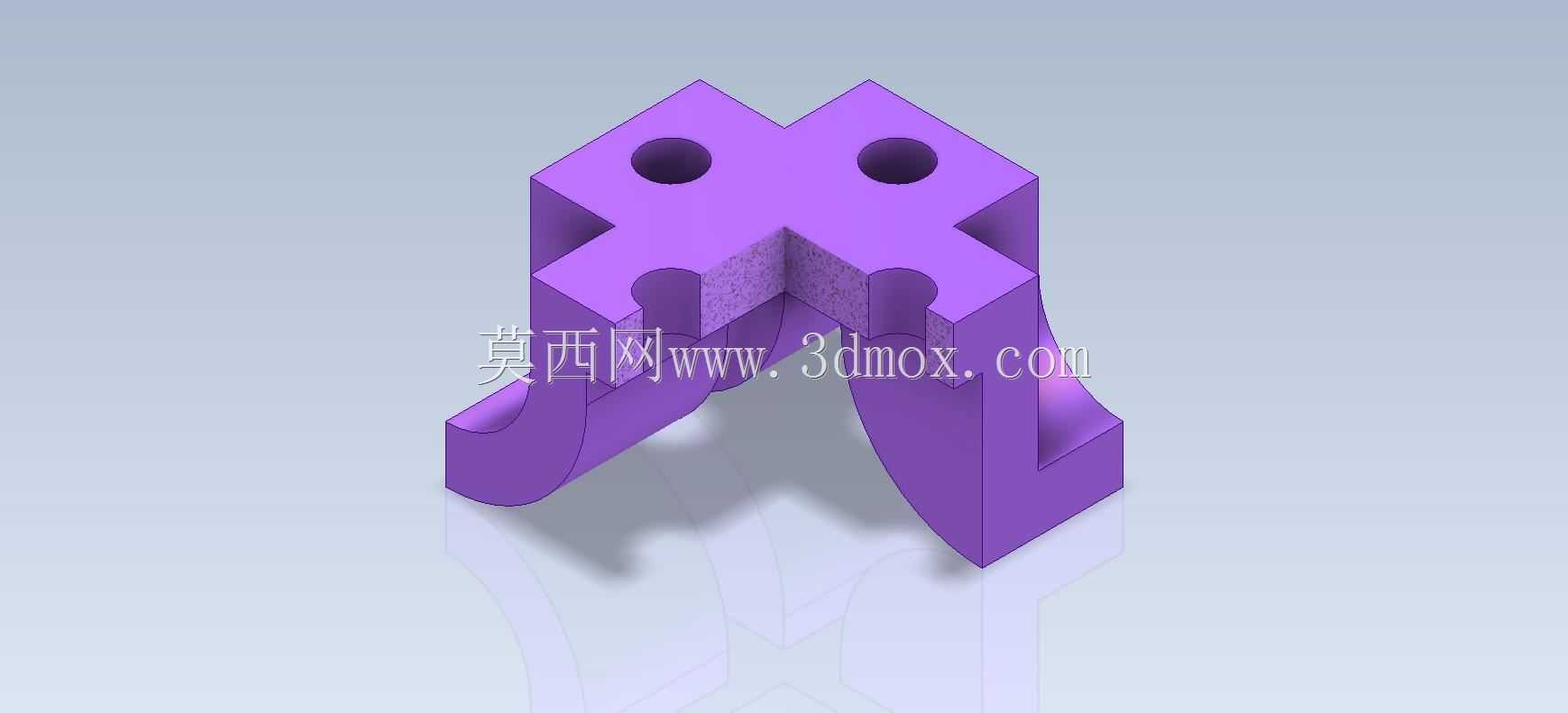

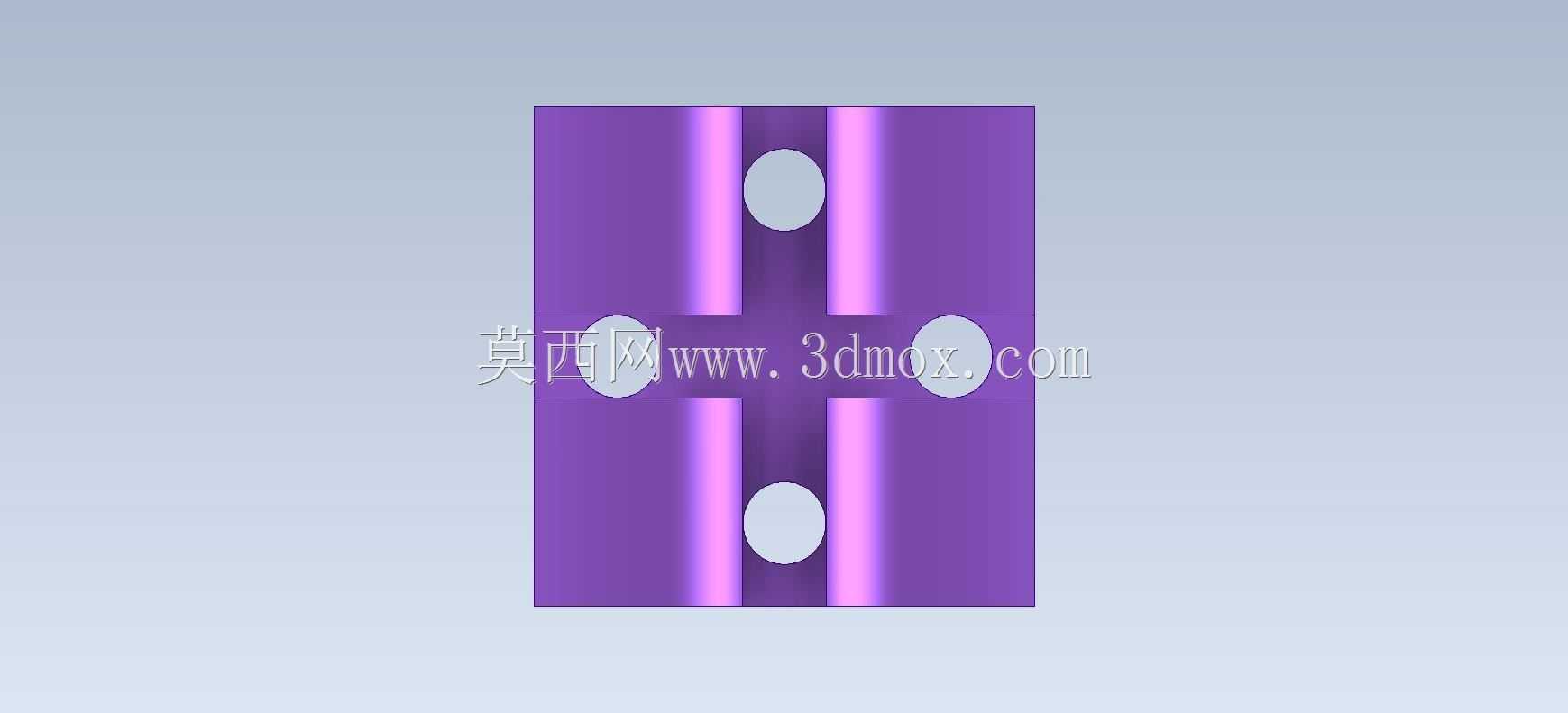

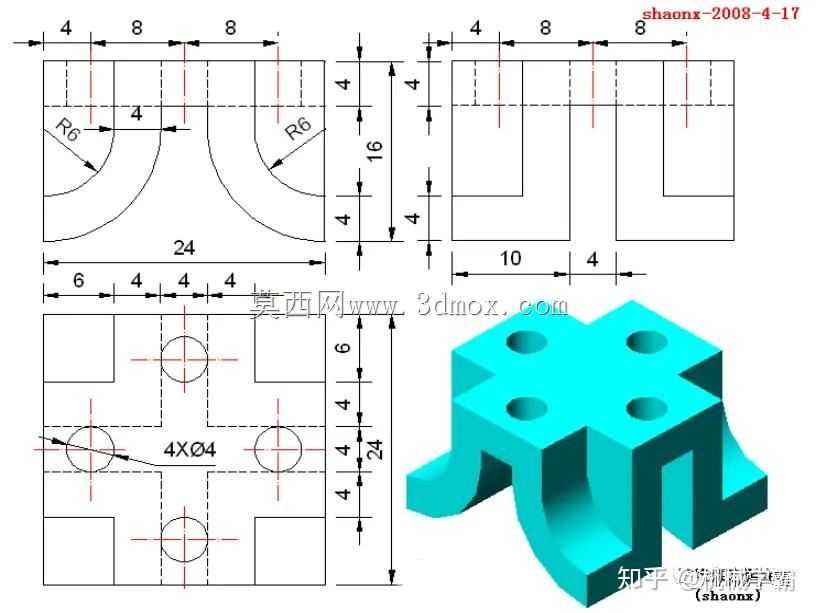

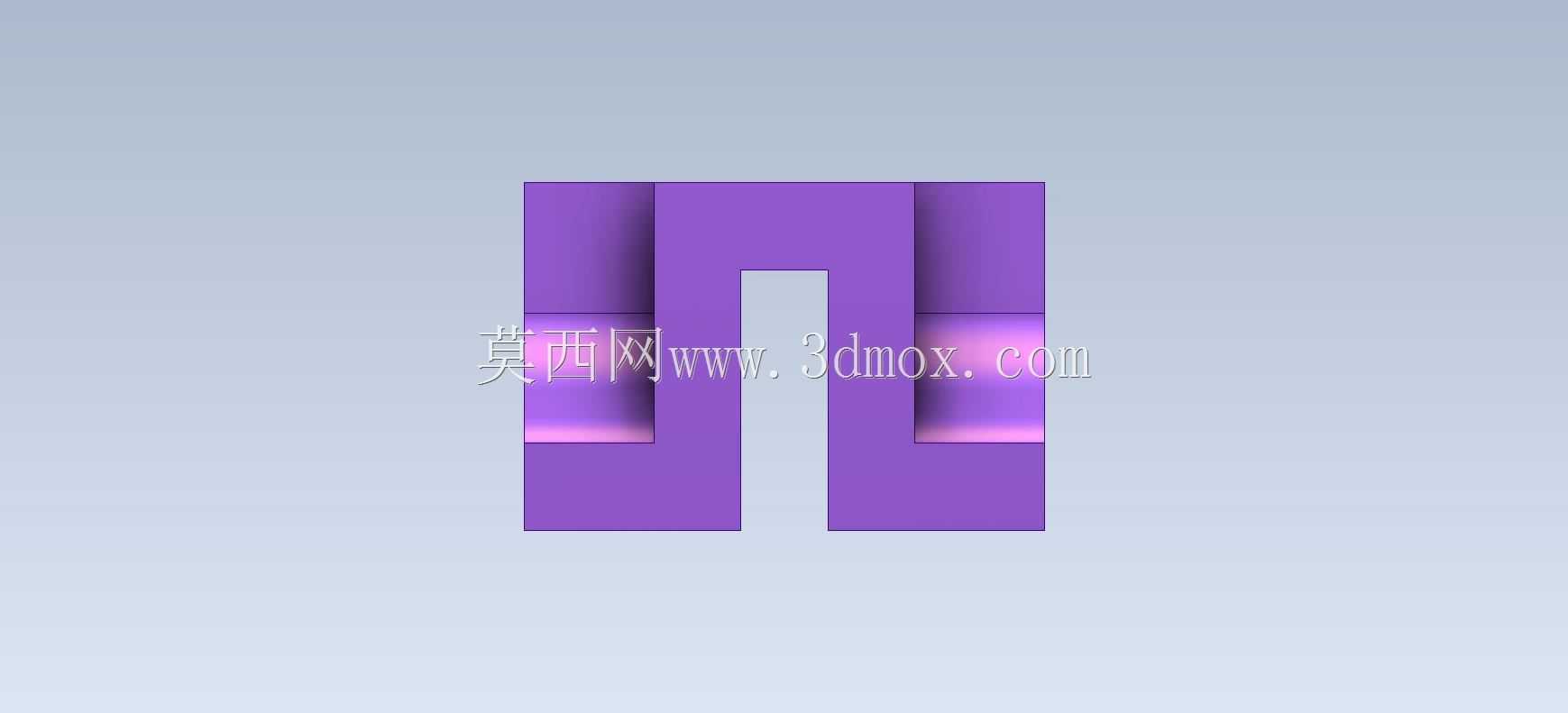

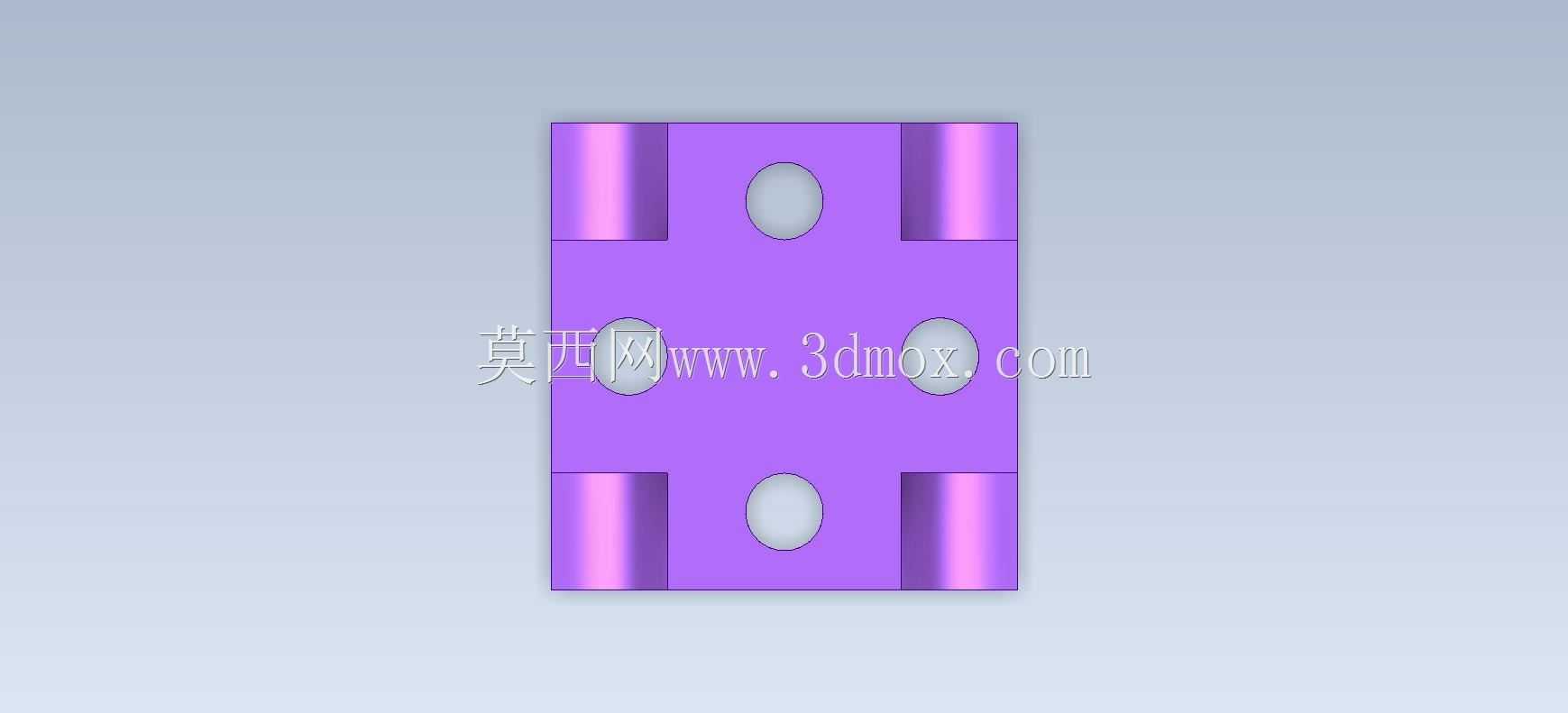

　　不会在根部出现断裂隐患。做这类结构的建模练习时，首先要确定顶部十字主体的基准平面，先绘制十字形的截面轮廓，拉伸得到主体的基础块，之后在四个对称位置绘制孔位草图，注意孔的中心距要匹配常用的紧固件安装间距，不能出现孔位距离边缘过近导致安装时边缘崩裂的问题，通常孔边到实体边缘的距离要保持在孔径的1.5倍以上，这是结构设计里的通用工艺要求。接下来处理弯脚部分，不能直接用直角拉伸做支脚，要先在支脚的延伸方向做引导线，通过扫掠或者放样的方式生成带弧形过渡的支脚实体，弧形的曲率半径不能过小，否则不仅加工时会出现刀具干涉，实际使用时也容易在曲率突变处产生应力集中。从安装边界来看，这类支撑件的底部支撑面要保证共面，

　　四个弯脚的底面平面度公差要控制在合理范围，否则安装后会出现晃动，影响上方连接构件的定位精度；顶部的安装孔要保证垂直度，孔的轴线要垂直于顶部安装平面，避免紧固件锁附时出现别劲的情况，长期使用会导致螺纹滑牙或者构件变形。实际应用中，这类结构如果用在轻型设备的脚垫支撑位置，还可以在弯脚的底部加装橡胶减震垫，这时候弯脚的末端可以预留小的沉孔结构，方便固定减震垫，不过作为基础建模练习件，核心是掌握对称结构的建模逻辑、弧形过渡的处理方法以及孔位布局的工艺要求，很多刚接触三维建模的从业者容易忽略结构的工艺合理性，只追求外形相似，比如把孔位设计得离边缘太近，或者支脚的过渡处做直角处理，这些问题在实际加工和使用中都会暴露出来。另外，

　　十字主体的厚度也要匹配承载需求，不能为了省材料把主体做的过薄，否则在紧固件锁附时，主体会出现弯曲变形，导致连接失效；弯脚的截面尺寸也要和主体厚度匹配，保证整个构件的刚度均匀，不会出现某个部位刚度过低容易变形的情况。在做这类练习的时候，还可以顺带思考不同工况下的结构优化方向，比如如果需要在有震动的环境下使用，可以在弯脚的弧形位置做加强筋结构，进一步提升支脚的刚度；如果需要减轻整体重量，可以在十字主体的非安装区域做减重孔设计，但减重孔的位置不能影响安装孔的强度，也要避开应力集中的区域。这类基础结构看似简单，实则涵盖了机械结构设计里最核心的对称布局、应力分散、安装工艺匹配等知识点，把这类基础结构的建模逻辑摸透，后续做复杂的设备机架、支撑构件时，就能自然规避很多常见的设计问题，不会出现建模完成后无法加工、安装后无法满足使用要求的情况。
