嵌入式LED闪光灯防护外壳结构设计

　　这款LED闪光灯外壳主要面向工业视觉检测、户外警示补光、车载辅助照明等场景的配套安装需求，作为闪光灯核心发光组件的承载防护结构，其设计直接决定了灯体的环境耐受能力、安装适配性以及光路输出的稳定性。从实际使用场景来看，这类外壳常被嵌入设备面板、机柜侧壁或者户外立杆的安装位内，需要兼顾内部PCB板、灯珠组件、驱动模块的固定，同时要满足正面出光无遮挡、侧边密封防异物侵入、背面走线顺畅的多重要求。

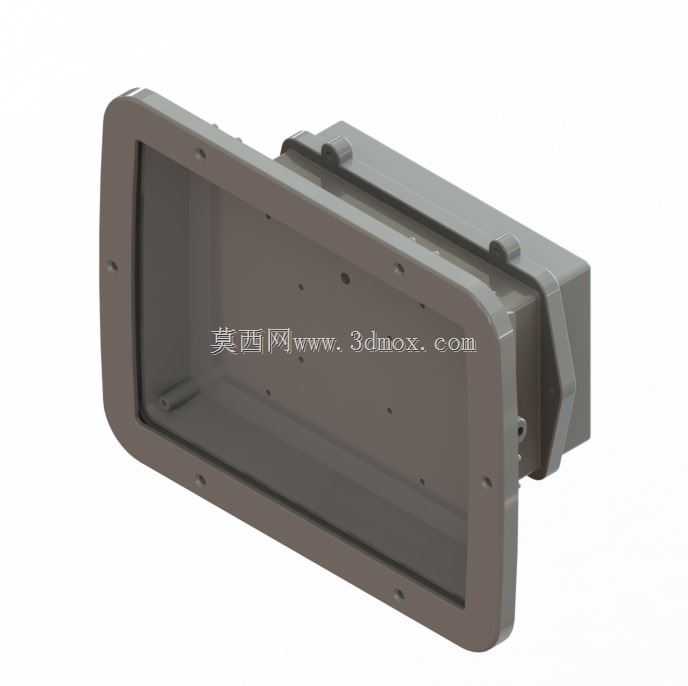

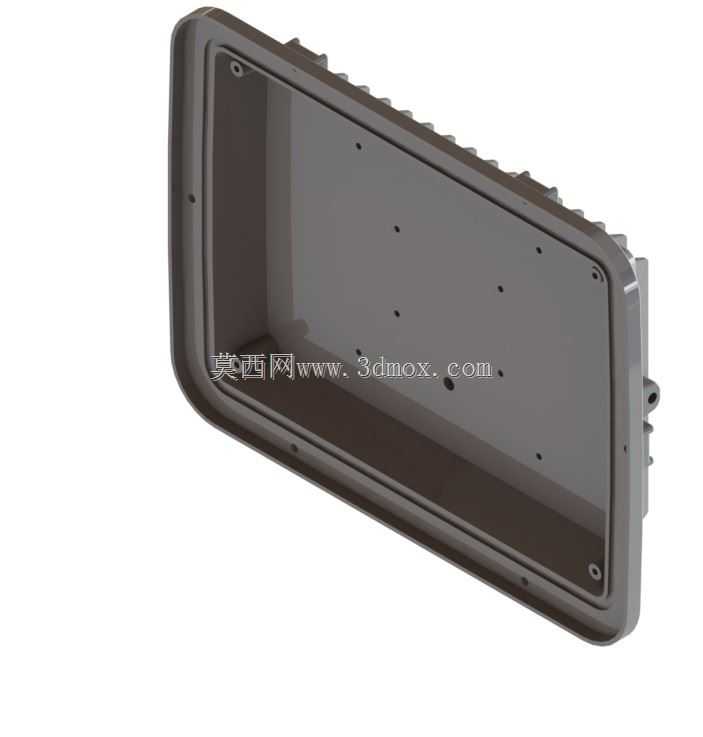

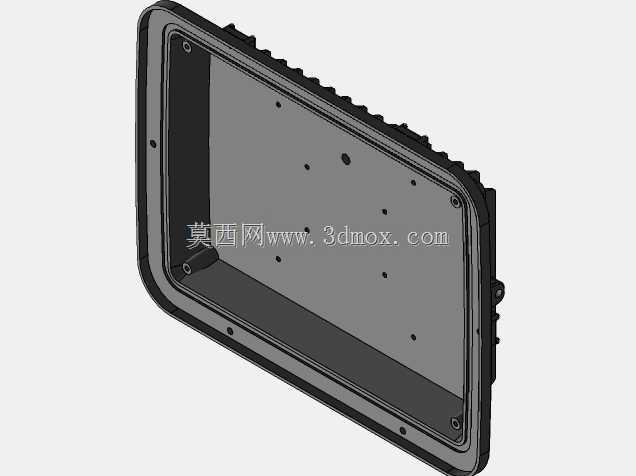

　　从结构设计思路上看，外壳整体采用框式嵌套结构，正面为带安装孔的外翻法兰边，法兰边厚度均匀，周向均匀分布的沉头安装孔可让外壳从正面通过螺丝直接固定在安装面板上，安装后法兰边与安装面完全贴合，既可以遮挡安装缝隙提升外观整洁度，也能避免液体、粉尘从安装接缝处渗入壳体内部。法兰边内侧为内凹的框型腔体，腔体内部预留了多个定位柱与螺丝柱，对应LED灯板、驱动电路板的安装孔位，装配时可先将电路板对准定位柱卡入，再通过螺丝锁紧，无需额外设计辅助定位工装，能有效提升产线装配效率。腔体侧壁做了均匀的壁厚加强筋，从法兰边一直延伸到壳体尾部，既可以提升壳体整体的抗形变能力，避免安装锁紧时外壳发生翘曲导致密封失效，也能在壳体内部形成规整的走线空间，方便灯板与驱动板之间的线束排布，避免线束被挤压磨损造成短路故障。

　　壳体尾部为半封闭的出线端结构，两侧设计有对称的卡扣凸台，对应后盖或者防水接头的安装位，既可以通过卡扣快速扣合端盖实现快速装配，也可以根据使用场景的防护等级需求，替换为防水格兰头实现出线部位的密封。外壳的外形尺寸经过安装边界校核，法兰边的外轮廓尺寸比嵌入腔体的截面尺寸大12mm，刚好覆盖常规面板开孔的安装公差范围，嵌入腔体的长度匹配常规30W功率LED闪光灯组件的安装深度，不会出现内部空间冗余过大导致壳体突出安装面，或者空间不足无法容纳驱动模块的问题。腔体内部的内框尺寸比LED灯板的发光面单边大2mm，既可以预留出柔光板或者密封胶条的安装槽位，也能避免灯板边缘与壳体内壁发生剐蹭，损伤灯珠焊盘。

　　从实际使用的功能特性来看，这款外壳的结构设计充分考虑了不同场景的适配需求：在工业视觉检测场景中，外壳的法兰边可以与检测设备的面板齐平安装，内部的加强筋结构可以避免设备运行时的振动传导到灯板位置，导致灯珠松动或者光路偏移，影响视觉检测的补光均匀性；在户外警示场景中，壳体的接缝位置都预留了密封胶条的安装槽，搭配防水端盖可以达到IP65的防护等级，能够耐受户外雨淋、粉尘的侵蚀，法兰边的沉头孔设计可以让安装螺丝完全沉入孔内，避免螺丝长期暴露在户外发生锈蚀，影响后期维护拆卸；在车载辅助照明场景中，外壳采用的耐高低温塑胶材质搭配加强筋结构，可以耐受车辆行驶过程中的振动与温度变化，尾部的卡扣结构可以快速打开端盖进行内部组件的检修更换，无需将整个外壳从安装位拆下，大幅降低维护成本。

　　设计过程中还特意对壳体的出光边缘做了倒角处理，避免法兰边内侧的直角结构遮挡灯珠的边缘出光，导致补光区域出现暗角，同时壳体内壁做了细微的磨砂纹理处理，可以减少灯珠光线在壳体内壁的乱反射，提升出光的均匀度。安装孔的位置经过受力校核，均匀分布在法兰边的四个边中点与角部位置，锁紧时受力均匀，不会出现单边锁紧导致法兰边翘曲的问题，每个安装孔的周边都做了局部加厚处理，避免螺丝锁紧时孔位开裂。壳体尾部的出线位置做了圆弧过渡处理，避免线束被壳体的锐边割破绝缘层，同时出线口的尺寸适配常规的两芯与三芯护套线，无需额外扩孔即可完成走线。
