五十升大容量工业储物周转箱体结构

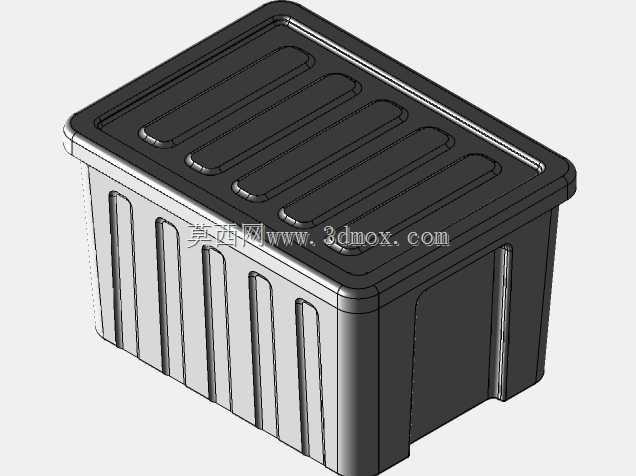

　　在车间工位物料暂存、仓储零散配件归集、跨工序物料周转这类日常生产场景里，这类硬质储物箱体的使用频次远高于很多专用工装，做结构设计的时候不能只盯着容积参数凑数，得把实际使用里的磕碰、堆码、搬运受力全考虑进去。这款五十升规格的箱体，首先在侧壁做了等距分布的竖向加强筋，不是为了外观做的装饰造型，筋条从箱口沿边一直延伸到箱底承托位置，当箱内装满金属紧固件、小型加工件这类高密度物料时，侧壁受物料侧向挤压的应力会顺着筋条传导到箱底的支撑边框，避免长期满载出现侧壁鼓胀变形，导致箱盖无法扣合或者堆码时错位滑落。箱口位置做了双层外翻的卷边结构，一方面是人工搬运的时候，手部接触的边缘没有尖锐棱角，不会割伤作业人员的手套或者皮肤，

　　另一方面这个卷边结构本身就是堆码的定位承托面，上方堆叠同规格箱体的时候，上层箱底的凹槽刚好卡入下层箱口的卷边凸台，哪怕是堆到三层到四层的高度，在转运推车行驶过程中也不会出现侧滑掉落的情况。箱盖部分设计了六道横向的加强凹槽，对应箱体内部的横向支撑位置，当箱体需要叠放存储时，箱盖可以均匀承接上方箱体的重量，不会因为局部受压出现凹陷开裂，箱盖和箱体的配合间隙控制在1.2毫米左右，既不会因为间隙过小导致热胀冷缩后扣合困难，也不会因为间隙过大落入车间的粉尘、切削液飞溅杂质，保护内部存储的加工件不被污染。从安装和使用边界来看，这款箱体的外部长宽尺寸适配标准的物流托盘分格，单托盘可以规整摆放12个同规格箱体，不需要额外做卡位固定，

　　箱底的防滑纹路在金属工作台面放置时，不会因为操作人员取放物料的推力出现滑移，箱体侧壁没有突出的外挂结构，在自动化立体库存取的时候，机械臂的夹爪可以直接夹持侧壁的平整面，不需要适配特殊的抓具结构。很多设计新手做这类储物箱体的时候，容易把壁厚做的均匀一致，实际上这款箱体在箱底承托位置的壁厚比侧壁厚1.5毫米，因为箱底不仅要承受内部物料的垂直压力，还要承受叉车转运、地面拖拽时的摩擦损耗，加厚的箱底不需要额外加装金属护边，就能满足三年以上的车间周转使用需求，而侧壁适当减薄搭配加强筋的结构，能在保证结构强度的前提下降低整体材料用量，控制单件的生产成本。在实际工位应用中，这类箱体可以用来存放机加工完成的小型标准件、装配工位的配套螺丝螺母、

　　设备维护用的零散工具，甚至是生产现场的劳保用品归集，因为整体是硬质密封结构，哪怕是存放带少量切削液的加工工件，残留的液体也不会渗漏到地面造成车间污染，箱盖扣合后可以堆叠存放，比开放式的物料架节省至少百分之四十的仓储空间。做三维建模的时候，要特别注意加强筋的拔模角度，所有竖向筋条的拔模斜度控制在1.5度，既方便注塑生产时的脱模，也不会因为斜度过大导致筋条顶端壁厚过薄，出现受撞击断裂的问题，箱口卷边的位置做了圆角过渡，避免应力集中在卷边和侧壁的连接位置，长期受力出现开裂。
