CA6140车床用异形铰接连接构件

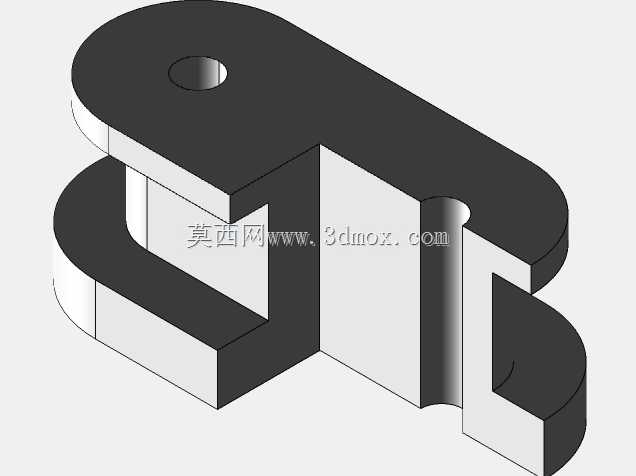

　　在普通卧式车床的进给传动与辅助机构排布中，这类异形铰接构件常出现在溜板箱与操作连杆的衔接位置，承担着多方向力传递与运动换向的核心作用，区别于标准圆柱销或平键类连接件，其非对称的双孔位布局能够适配车床内部狭窄的安装空间，避免运动过程中与周边齿轮、轴套、防护罩等部件产生运动干涉。从结构设计逻辑来看，构件主体采用层叠式的双板夹合构型，上下两个带通孔的连接端分别对应两个不同运动轨迹的铰接点，上端圆孔用于与固定在床身侧方的操纵摇杆端部铰接，下端的半开放卡槽结构则与溜板箱上的拨叉轴形成滑动铰接配合，中间的连接臂采用变截面设计，在靠近上端铰接点的位置做了加厚处理，抵消摇杆往复摆动时产生的交变弯曲应力，靠近下端卡槽的位置则适当收窄厚度，

　　为拨叉轴的轴向滑动预留足够的避让空间，同时降低构件自身的转动惯量，让操纵动作的反馈更加轻盈。从安装边界维度考量，该构件的整体外轮廓完全适配CA6140车床溜板箱侧腔的预留安装位，上端铰接孔的中心距下端卡槽的基准面尺寸严格匹配车床原有操纵机构的连杆传动比，安装时无需对床身或溜板箱的原有安装孔位进行二次加工，直接替换原有磨损的铰接件即可恢复操纵机构的动作精度。构件上的所有通孔均采用铰孔加工精度设计，孔壁与配套销轴的配合间隙控制在0.02mm以内，既保证铰接转动的灵活性，又避免间隙过大导致操纵空程量超差，影响车床进给操作的精准度。在实际工况应用中，车床操作工人频繁切换纵横进给方向、切换开合螺母状态时，该构件会持续承受来自操纵杆的推力、

　　拉力以及拨叉轴传递的反作用力，因此其结构上的圆角过渡设计尤为关键，所有棱角位置均设置了R2-R3的工艺圆角，避免应力集中导致构件在长期交变载荷下出现断裂失效，构件的两个平行连接侧板之间的间距严格匹配配套隔套的宽度，装配时隔套嵌入两板之间，能够有效分散铰接点的侧向载荷，防止侧板在受力时出现外张变形。不同于标准型材加工的连接件，该异形构件的非对称构型是完全针对CA6140车床操纵机构的特定运动轨迹设计的，在建模过程中需要严格还原两个铰接点的相对位置精度，以及卡槽与铰接孔的平行度公差，若建模时尺寸出现偏差，会直接导致操纵机构卡滞、进给动作无法到位，甚至出现运动干涉打坏内部齿轮的故障。从功能特性上看，该构件同时承担了力的传递、运动方向转换、

　　铰接支撑三个核心作用，相比采用多个标准件拼接的连接结构，一体化的异形结构减少了装配环节的累积误差，整体刚性更强，长期使用后的形位公差保持性更好，能够有效降低车床操纵机构的维护频次。在车床的日常检修场景中，这类铰接构件属于易损耗的运动部件，长期使用后铰接孔会出现磨损椭圆化、连接臂出现微变形等问题，直接导致操纵空程增大、进给定位不准，精准的三维模型能够为配件的测绘加工、备件生产提供直接的尺寸参照，减少测绘过程中的尺寸误差，保证替换配件与原厂部件的安装互换性。建模过程中对于构件上的工艺倒角、孔口沉槽、侧板平行度等细节的还原，直接决定了后续加工出的配件能否顺利装配，比如下端卡槽的开口宽度、卡槽与铰接孔的中心距，都是影响装配适配性的关键尺寸，在结构设计时还需要考虑构件的受力分布，将材料去除的位置集中在应力较小的中间区域，在保证整体强度的前提下尽可能降低构件自重，减少操纵过程中的阻力。
