TO-220封装适配小型铝制散热结构件

　　在中小功率电力电子设备的结构设计环节，散热构件的选型与适配直接决定功率器件的长期运行可靠性，这款针对TO-220封装器件开发的小型散热件，是工控板卡、小功率电源、伺服驱动辅助回路、消费类电子功率模块里极为常见的配套结构。从实际应用场景来看，这类小尺寸散热件主要承担TO-220封装的三端稳压器、小功率MOS管、低压差线性稳压器、单向可控硅等器件的热传导任务，这类器件在持续通流工作时结温会快速攀升，一旦没有足够的散热路径把结面热量导出到周边空气，很容易触发器件过温保护，严重时甚至会出现热击穿导致板卡报废，因此这类看似不起眼的小结构件，实则是板卡热设计里不可忽略的基础部件。

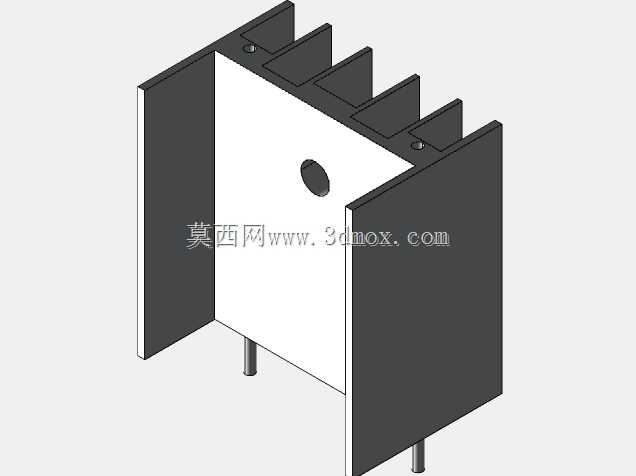

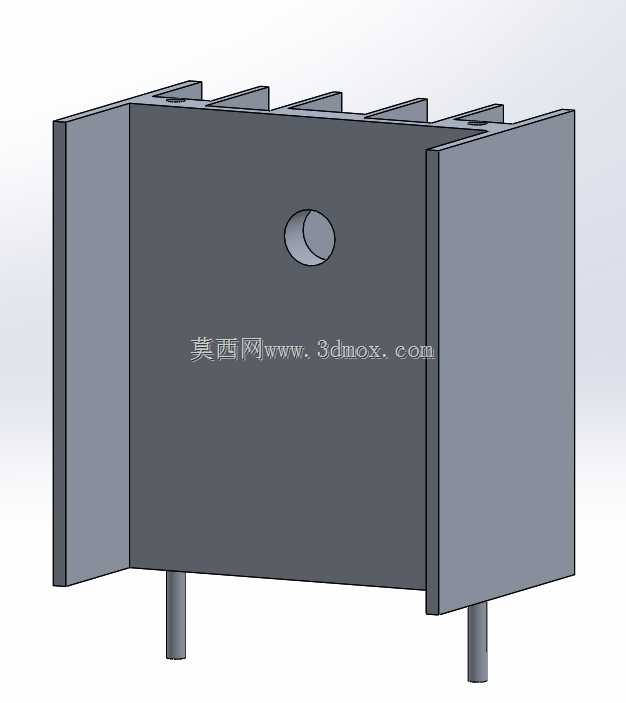

　　从设计思路上看，这款散热件采用了最成熟的铝挤成型工艺路线，主体为矩形基座搭配平行排布的直齿鳍片结构，没有做复杂的曲面鳍片或者异形切边，核心考量是小尺寸散热件的加工成本控制与量产一致性——铝挤工艺开模成本低，量产时尺寸公差容易控制在±0.1mm以内，完全能够满足民用及工业级板卡的装配精度要求。基座中心预留的圆形沉孔，是专门为TO-220封装器件的固定螺丝设计的安装位，装配时器件的散热金属面通过导热硅脂或者导热绝缘片贴合在基座平整的安装面上，再用M3规格的螺丝穿过沉孔锁紧在器件的固定孔位上，就能保证器件发热面与散热基座之间的热阻处于较低水平，避免因为接触间隙导致热传导效率下降。

　　尺寸与安装边界方面，这款散热件的核心外形尺寸为25mm×23mm×16mm，属于小规格板载散热件的典型尺寸范畴，鳍片高度控制在合理范围内，不会因为鳍片过高导致板卡装配时与周边元器件、外壳结构产生干涉。底部伸出的两根圆柱形插针，是专门为波峰焊工艺设计的安装固定结构，在PCB Layout阶段，只需要在对应位置预留两个与插针直径匹配的通孔，生产时将散热件插针穿过PCB孔位，过波峰焊时焊锡会自动填充插针与孔壁的间隙，既可以实现散热件的机械固定，还能通过插针将一部分热量传导到PCB的铜箔散热层上，进一步拓展散热路径。需要注意的是，设计板卡布局时，要在散热件鳍片延伸方向预留至少3mm的空气流通空间，避免鳍片被周边电容、接插件等元器件完全封堵，导致对流散热效率大幅下降；同时基座安装面的平面度控制在0.05mm以内，保证与器件散热面的贴合面积达到90%以上，降低接触热阻。

　　从功能特性上看，这款散热件没有采用额外的表面阳极氧化着色处理，保留了铝挤基材的金属原色，一方面是因为小功率场景下自然对流的散热能力已经足够匹配器件的发热功率，不需要通过黑色氧化层提升辐射散热效率，另一方面也能省去表面处理的工序成本，适配大批量量产的成本控制需求。平行直鳍片的设计也兼顾了自然对流与小风量强制风冷的适配性，如果应用场景里板卡附近有小型轴流风扇提供辅助风冷，气流可以顺着鳍片间隙顺畅流过，带走鳍片表面的热量，散热效率会比纯自然对流场景提升40%以上，能够覆盖更高一点的器件耗散功率需求。在实际选型过程中，结构工程师需要提前核算器件的最大耗散功率，结合环境最高工作温度核算所需的热阻参数，这款散热件在自然对流条件下的热阻大概在12-15℃/W区间，能够满足耗散功率2W以内的TO-220封装器件的散热需求，如果是更高功率的应用场景，则需要选择更大尺寸或者带主动风冷的散热方案。另外在装配环节，要注意导热绝缘片的厚度选择，过厚的绝缘片会额外增加接触热阻，一般选用0.2-0.3mm厚度的矽胶片即可，既可以满足器件与散热件之间的绝缘耐压要求，又不会过多影响热传导效率；螺丝锁紧的扭矩要控制在0.3-0.5N·m之间，扭矩过大容易压裂TO-220器件的塑料封装本体，扭矩过小则会导致接触间隙过大，热阻上升。
