CA6140车床用外螺纹连接式溢流阀结构

　　在普通卧式车床的液压润滑系统中，这类阀件是保障油路压力稳定的核心基础元件，尤其在CA6140这类通用车床的主轴箱润滑、卡盘夹紧油路分支中应用十分广泛。日常设备运维中，很多车床出现的润滑压力不稳、夹紧力不足问题，追根溯源往往是这类直动式溢流阀的阀芯卡滞或者弹簧疲劳导致的，因此在做车床备件测绘、液压系统改造时，这类阀件的三维结构还原度直接影响后续备件加工、装配验证的效率。

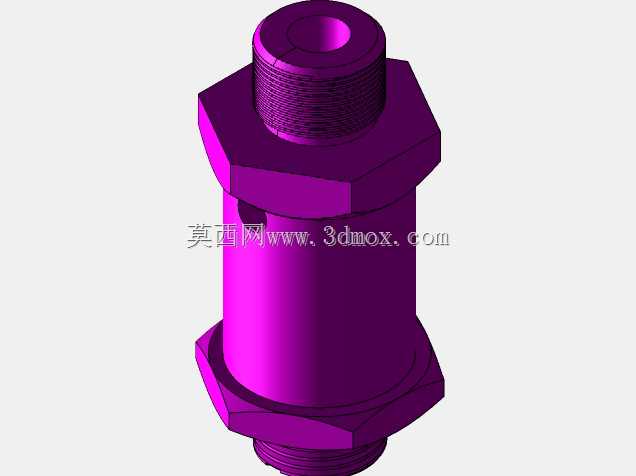

　　从结构设计逻辑来看，该阀件采用上下双外螺纹加六角台的布局，完全是为了适配车床现有油路板的安装空间做的考量：上部的细牙外螺纹用于接入压力油路，下部的外螺纹用于连接回油管路或者固定在油路块安装面上，中间两处对称布置的六角台，分别对应上下螺纹的拧紧受力位，不需要额外设计扳手槽，用标准开口扳手就能完成装配，完全适配车间现场的常规维修工具，不需要定制专用工装，这也是通用机床配件设计的核心思路——尽可能降低现场装拆的工具门槛。

　　从功能实现层面，该阀属于直动式压力控制阀，内部集成了阀芯、弹簧、调节杆核心组件，上部的中心盲孔是压力油的进油通道，压力油进入后作用在阀芯端面上，当油路压力超过弹簧预紧力时，阀芯抬升，多余的油液从阀体中部的侧孔溢流回油箱，以此稳定系统压力。阀体中部的侧开孔位置做了倒角处理，避免油液溢流时出现尖锐边的气蚀问题，延长阀件的使用寿命。两处六角台的对边尺寸严格遵循普通螺纹紧固件的标准对边距，上部六角台距离上端螺纹收尾处留了3mm的退刀间隙，既保证螺纹加工时退刀不碰伤六角受力面，也给安装时的密封垫圈留出了足够的压缩空间，避免密封件被螺纹牙切损导致漏油。

　　做这类阀件的三维建模时，需要特别注意几个安装边界尺寸：首先是上下螺纹的同轴度，必须控制在0.02mm以内，否则安装时会出现螺纹别劲，导致阀体受力变形，内部阀芯卡滞；其次是中部六角台的厚度，不能超过油路板安装槽的深度，否则会导致阀体装不到位，密封面出现间隙漏油；下部六角台的位置要预留出扳手操作的空间，距离相邻油路元件的外壁至少要留15mm的操作间隙，不然现场装拆时扳手放不进去，只能拆周边其他元件，大幅增加维修工作量。

　　在实际车床运维场景中，这类阀件往往安装在主轴箱侧面的油路块上，位置靠近操作侧，日常调整压力时不需要探身到机床内部，站在操作位就能用扳手拧动上部的调节部位，这也是结构布局时特意做的人性化设计。阀体的外表面没有多余的凸起结构，整体呈回转体加六角的规整形态，不容易堆积切屑和油污，日常清理保养时用棉纱就能直接擦干净，不会出现清洁死角。另外阀体的流道设计做了圆弧过渡，没有直角急转弯，油液通过时的压力损失更小，也不容易堆积油液里的杂质，降低阀芯卡滞的概率，适配车床车间相对复杂的用油环境，就算油液里混有少量细碎切屑，也不容易在阀腔内沉积堵死。

　　很多刚接触机床液压设计的工程师，在做这类阀件建模时容易忽略螺纹收尾的退刀槽尺寸，往往把螺纹直接画到六角台端面，实际加工时要么螺纹车不到位，要么六角面被车刀刮伤，装配时密封件压不紧出现漏油；还有的会把中部的溢流侧孔开在六角台的棱角位置，导致加工时钻头容易打滑偏斜，孔位精度达不到要求，这些细节在建模阶段就要提前规避，完全按照实际加工和装配的工艺要求去做结构还原，才能让三维模型真正用于后续的加工出图、装配模拟，而不是仅做外观展示。
