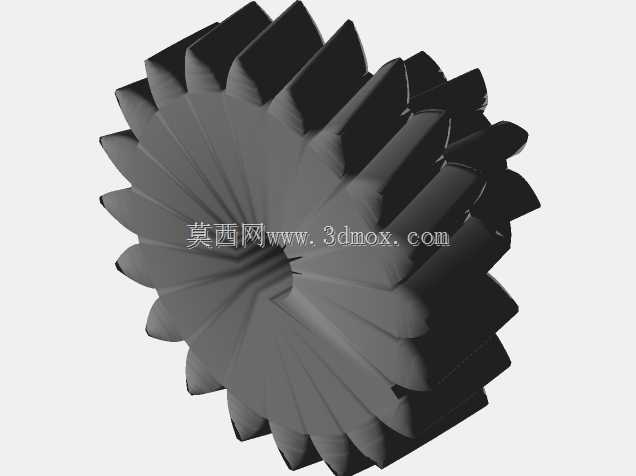

玩具消防车配套锥齿轮传动结构

　　这款锥齿轮结构是面向玩具消防车产品开发的核心传动部件，在儿童玩具的动力传递链路里承担着换向传动的核心作用，区别于工业级重载锥齿轮的设计逻辑，这类玩具用传动件的设计首先要平衡传动顺滑度、装配容错率与使用安全性三个核心维度。从实际应用场景来看，这类齿轮主要安装在玩具消防车的动力输出与功能执行模块之间，比如连接驱动电机与云梯抬升机构、车轮转向机构或者喷水模块的动力输入端，将电机输出的水平轴向动力转换为垂直轴向或者斜向的动力输出，实现玩具的多动作联动。在设计思路上，首先考虑的是玩具产品的装配特性，这类零件大多采用注塑工艺批量生产，因此齿形的拔模角度做了针对性优化，每个齿面的脱模斜度控制在1.5度到2度之间，既保证注塑生产时能顺利脱模，

　　不会出现齿形缺料、拉伤的问题，也不会因为拔模角度过大导致齿面啮合间隙超标，出现传动卡顿、打滑的情况。齿形的参数选择上，没有采用工业齿轮的高精度渐开线齿形，而是做了圆弧过渡的修形处理，齿顶与齿根都做了R0.3到R0.5的圆角处理，一方面是避免尖锐边角带来的儿童使用安全隐患，另一方面也能降低注塑生产时的应力集中，减少零件成型后的翘曲变形，同时在齿轮啮合时能更好地吸收玩具装配时的同轴度误差，哪怕两个配对齿轮的安装轴有轻微的角度偏差或者中心距偏差，也能保持相对顺滑的传动，不会出现咬死的情况。从外形尺寸与安装边界来看，这款齿轮的整体外径控制在28mm左右，轴向总厚度16mm，中心的安装孔设计为D型截面，孔径3mm，能直接适配玩具常用的2mm到3mm直径的金属输出轴，D型的切面设计能保证齿轮与轴之间不会出现相对转动，传递扭矩时不会打滑，同时安装时不需要额外的定位销或者紧定螺丝，直接压入就能完成装配，适配玩具生产线的快速组装需求。齿轮的背部设计了一圈厚度2mm的定位凸台，凸台外径12mm，装配时可以直接卡入玩具壳体的对应定位孔内，不需要额外设计轴承或者轴套支撑，依靠塑料壳体的孔位就能实现齿轮的径向定位，既减少了零件数量，也降低了整体的装配成本。在功能特性上，这款齿轮的模数选择为0.8，总齿数24，分锥角设计为45度，可以和同参数的配对锥齿轮实现90度的垂直换向传动，传动比为1:1，适合玩具里等速换向的动力传递场景，

　　比如云梯的水平旋转与垂直抬升的动力切换，或者车轮的前后驱动与转向机构的动力分配。齿面的啮合接触区经过仿真优化，在额定的玩具电机输出扭矩下，接触斑点能覆盖齿面中部60%以上的区域，既不会因为接触区靠齿顶导致传动噪音过大，也不会因为接触区靠齿根导致齿根受力过大出现断齿问题。考虑到玩具的使用场景里可能会出现跌落、强行掰动功能部件的情况，齿根的厚度做了加强处理，比同参数的工业齿轮齿根厚15%左右，能承受更大的冲击载荷，不会因为儿童的不当操作出现断齿、裂损的问题。同时齿轮的材质默认选用常用的POM塑料，本身具备自润滑特性，传动时不需要额外添加润滑脂，就能保持长时间的顺滑传动，也不会出现润滑脂渗漏弄脏玩具表面的问题，符合玩具产品的安全要求。

　　在实际的结构适配里，这款齿轮的安装边界预留了足够的安全间隙，齿轮最大外径处距离周边的玩具壳体内壁至少保留1mm的间隙，距离其他相邻的传动零件保留0.8mm以上的间隙，不会因为零件的成型公差或者装配偏差出现运动干涉。齿轮的轴向定位依靠背部的凸台与前端的卡簧槽实现，卡簧槽设计在距离齿轮前端面2mm的位置，装配时卡入E型卡簧就能限制齿轮的轴向窜动，窜动量控制在0.2mm以内，既不会因为窜动过大导致啮合脱开，也不会因为轴向间隙过小导致转动卡滞。从建模的细节来看，每个齿的曲面都做了连续性检查，齿面与齿根的过渡面G2连续，在注塑模流分析时能保证塑料熔体的填充顺畅，不会在齿根位置出现困气、缩痕的问题，成型后的零件齿形精度能达到MT3级，完全满足玩具产品的传动精度要求。另外考虑到玩具产品的外观需求，齿轮的非配合面都做了细晒纹处理，不会出现明显的注塑流痕或者顶白缺陷，哪怕是半外露的安装位置，也能保持相对整洁的外观，不需要额外做表面喷涂或者装饰处理，进一步压缩生产成本。
