带矩形嵌齿的内啮合传动齿圈结构

　　在机床主轴传动、回转工作台分度、重载回转支承这类需要大传动比、紧凑安装空间的机械结构场景里，内齿圈是非常核心的传动承载部件，这次建模的带矩形嵌齿的内齿圈，就是针对低速重载、传动精度要求适中的工况做的结构设计。不同于常规渐开线内齿圈的齿形加工逻辑，这个齿圈采用了分体式嵌装齿块的结构，齿圈本体采用调质处理的中碳结构钢作为基体，每个矩形齿块单独采用合金结构钢淬火处理后，嵌装到基体预先加工出的矩形槽内，通过过盈配合加骑缝销的方式完成固定，这种设计的核心优势是当个别轮齿出现磨损、崩裂故障时，不需要更换整个齿圈，只需要拆下损坏的齿块更换即可，大幅降低设备运维的配件成本与停机时长，尤其适合矿山设备、大型机床回转台这类大尺寸齿圈应用场景，毕竟大直径整体齿圈的加工、运输、更换成本都非常高。

　　从结构功能特性来看，这个齿圈的内孔是主要的安装定位基准，内孔表面设计有0.8的粗糙度要求，与安装座的配合采用H7/js6的过渡配合，既保证装配时的定位精度，又避免过盈量过大导致装配困难、齿圈变形影响啮合精度。齿圈的轴向端面设计有6个均布的沉头安装孔，用于穿过螺栓将齿圈固定在回转基体上，沉孔的深度设计需要保证螺栓拧紧后头部不高出齿圈端面，避免与相邻的传动部件发生运动干涉。齿圈的外圆面没有做额外的齿形或安装结构，主要作为加工时的装夹基准，外圆与内孔的同轴度公差要求控制在0.02mm以内，端面与内孔轴线的垂直度公差控制在0.015mm以内，避免安装后齿圈出现端面跳动，导致轮齿啮合时出现偏载、局部磨损加剧的问题。

　　设计思路上，首先是根据传动系统的承载扭矩要求，确定齿圈的分度圆直径、齿宽参数，这个齿圈的齿宽设计为齿块径向厚度的1.2倍，保证轮齿啮合时有足够的接触面积，降低齿面接触应力。每个矩形齿块的尺寸做了统一化设计，所有齿块的外形尺寸完全一致，具备完全互换性，不需要做选配安装，降低配件的生产与管理难度。齿块与基体槽的配合采用H7/p6的过盈配合，装配时采用热装工艺，将基体加热到180摄氏度保温2小时后快速装入齿块，冷却后即可达到足够的结合强度，再在每个齿块与基体的结合面处加工骑缝销孔，装入圆柱销做周向防转，避免设备启停时的冲击载荷导致齿块出现移位。齿顶与齿根的交接处做了R2的圆角过渡，避免热处理时出现应力集中导致齿块开裂，同时也能减少啮合时的应力集中，提升轮齿的疲劳寿命。

　　安装边界方面，需要注意齿圈装配到基体后，要先检测齿圈的径向跳动与端面跳动，跳动值超差时需要通过调整安装螺栓的拧紧顺序、修配安装端面来调整精度，不能强行拧紧螺栓导致齿圈变形。齿圈与配对小齿轮的啮合侧隙需要控制在0.1mm到0.18mm之间，侧隙过小容易出现运转卡滞、齿面磨损加剧，侧隙过大会导致传动换向时出现冲击、定位精度下降。润滑方式采用脂润滑，在齿圈的外侧安装润滑脂加注通道，定期向啮合面加注极压锂基脂，避免齿面出现干摩擦。另外这种嵌装式齿圈在首次运行100小时后，需要逐个检查齿块的固定情况，检查骑缝销是否出现松动，确认无异常后再进入正常运维周期，后续每运行1000小时做一次齿面磨损检查与紧固件复检。

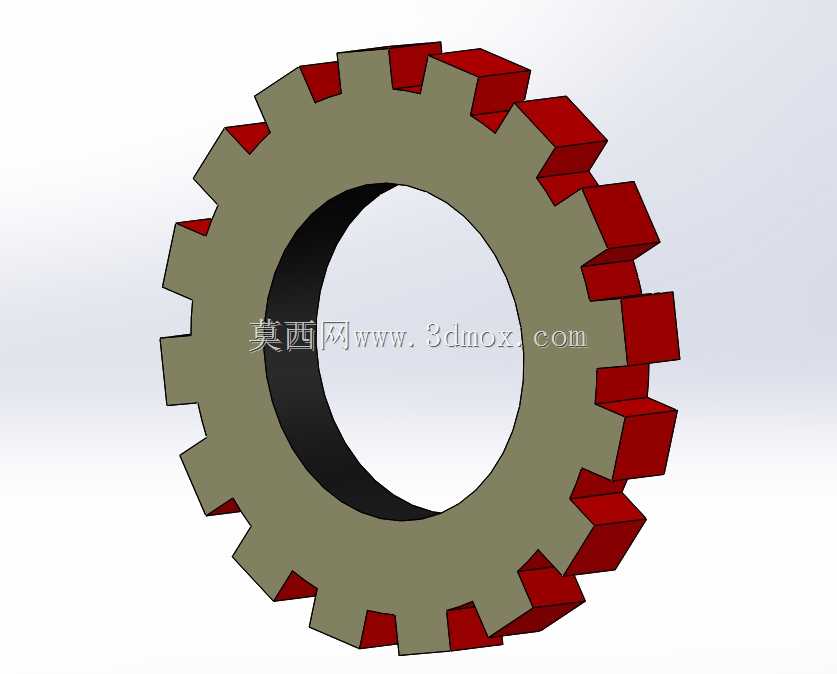

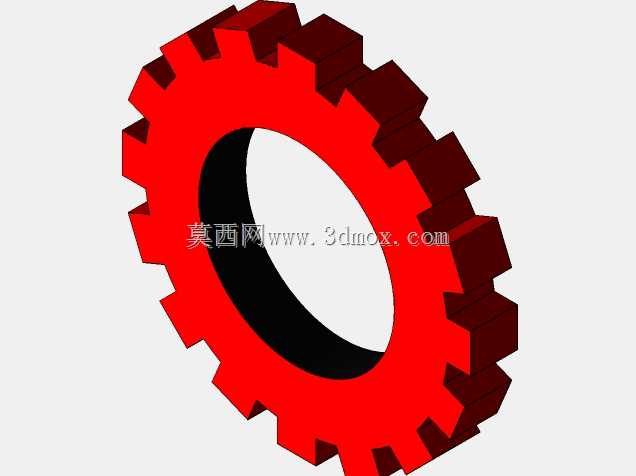

　　从建模逻辑来看，建模时先绘制齿圈基体的截面草图，通过旋转特征生成基体的基础外形，再绘制单个齿块的安装槽特征，通过圆周阵列生成所有的安装槽结构，之后单独绘制单个齿块的模型，装配到槽位后同样通过圆周阵列生成所有齿块，最后添加安装孔、圆角、倒角等细节特征。建模过程中需要注意每个齿块的定位基准与安装槽的基准完全重合，避免阵列后出现齿距累积误差，影响后续的啮合仿真与工程图出图准确性。工程图输出时需要单独标注齿块与基体的配合公差、形位公差、热处理要求，以及装配时的工艺要求，给后续的加工、装配环节提供明确的技术依据，避免加工出来的零件无法满足装配与使用要求。
