工业密封防护电气安装外壳结构设计

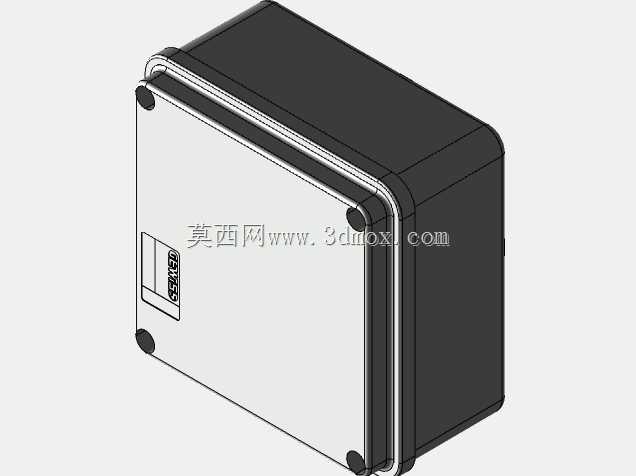

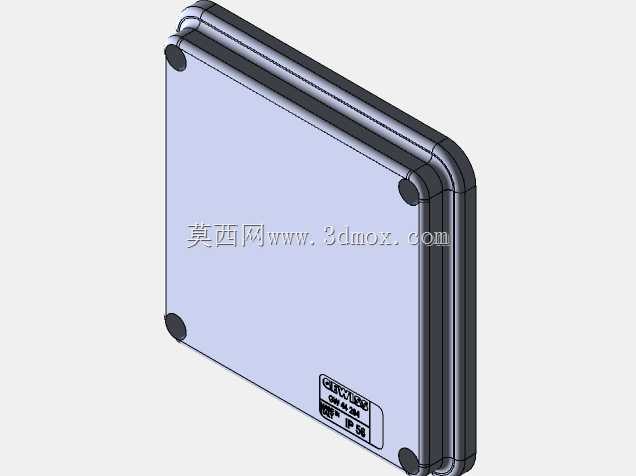

　　这款防护壳体的设计初衷，是为工业现场的电气元件、小型控制模块提供可靠的物理防护，在车间布线、户外小型设备集成、机床辅件加装等场景中都能适配。日常做设备改造时经常遇到这类需求：零散的接线端子、小型继电器模块如果直接裸露在车间环境里，切削液飞溅、金属粉尘堆积很容易造成触点短路、元件锈蚀，这类带密封结构的外壳刚好能解决这类痛点。从结构设计来看，壳体采用圆角矩形的整体造型，边角做圆弧过渡一方面是避免安装维护时尖锐边角划伤操作人员，另一方面也能减少应力集中，提升壳体抗冲击性能，在设备旁有工件磕碰、人员误碰的场景下不容易出现开裂。壳体的合盖边缘做了内嵌式的密封槽结构，装配时可以嵌入橡胶密封条，配合侧边的紧固点位，

　　能达到常规工业场景要求的防尘防水等级，适配多数非长期浸水的室内外安装环境。壳体侧面预留的安装支脚点位，既可以通过膨胀螺丝直接固定在墙面、设备机架立面，也能搭配安装支架实现导轨挂载，安装边界的容错空间比较充足，不需要在现场做额外的结构改制。正面预留的标识区域可以粘贴设备位号、回路标识，方便后期运维人员快速识别对应回路，不需要额外在壳体表面做喷涂或打孔处理。做这类壳体的三维建模时，需要重点关注合盖的配合公差，密封槽的深度、宽度要和选用的密封条压缩量匹配，过松会导致密封失效，过紧则会造成合盖困难、长期使用后密封条提前老化失效。同时壳体内部的安装柱高度要统一，保证内部安装的PCB板、接线端子排能平稳固定，不会出现倾斜导致的接线受力、

　　元件虚接问题。壳体的壁厚设计兼顾了结构强度和材料成本，常规使用ABS或PC注塑成型时，均匀的壁厚能避免注塑过程中出现缩痕、翘曲，保证成品的装配精度。在实际选型应用中，这类外壳可以容纳多组接线端子、小型开关电源或者信号转换模块，不管是做机床的本地操作分线盒、生产线的传感器接线汇总盒，还是户外小型监测设备的防护外罩，都能满足使用要求，不需要单独开模定制，能大幅缩短项目的设计加工周期。
