CA6140机床用带支座导向滑轮结构

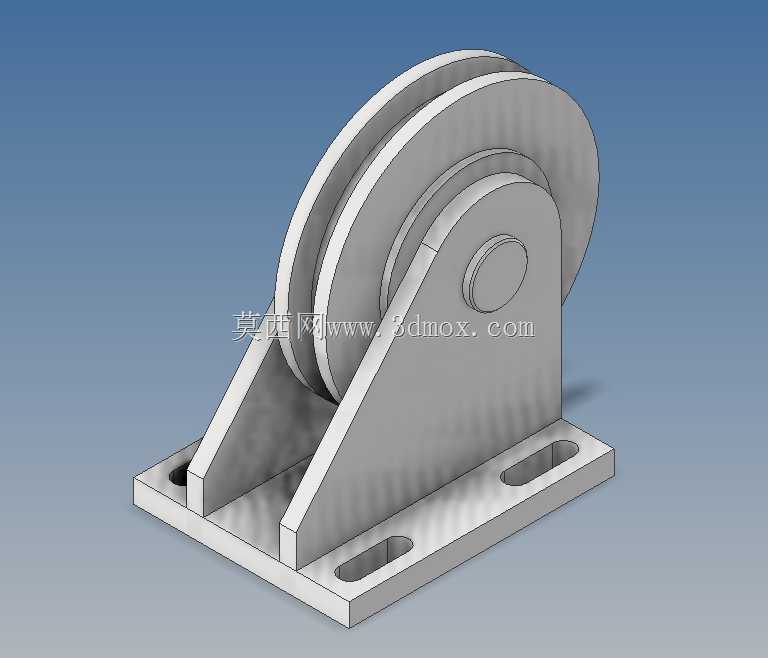

　　这款滑轮结构主要适配CA6140普通车床的线缆、钢丝绳导向需求，在机床的配重提拉、管线随动排布场景中承担换向承载作用，日常作业中可避免钢索、柔性线缆与机床床身结构直接摩擦，降低传动过程中的阻力损耗，延长配套挠性传动件的使用寿命。从结构设计来看，整体采用分体式装配思路，轮体部分为双轮缘槽型结构，轮槽的弧度匹配常用6-8mm直径的钢丝绳或同规格柔性电缆，轮缘凸起高度可有效防止传动件在运行过程中从槽内脱出，适配机床溜板箱往复移动过程中钢索的偏摆角度范围，不会出现卡滞、脱槽的故障。支撑部分采用双侧立板与安装底板一体化焊接后加工的结构，立板上预留的同轴孔用于装配轮轴，轮体与轴之间加装滑动衬套，可承受径向载荷的同时降低转动阻尼，

　　无需频繁加注润滑脂即可满足机床长期运行的耐磨需求。底板上开设的两个长圆形安装孔为安装调节预留了足够余量，现场安装时可根据实际走线位置微调滑轮的固定位置，补偿安装基面的加工误差，不需要额外配钻安装孔，降低现场装配的工作量。实际选型应用时，需要注意安装基面的平面度误差不超过0.1mm，避免立板受安装应力变形导致轮轴卡滞；轮槽的中心高度需要与两端传动件的走线中心对齐，垂直方向的偏差不超过2mm，防止钢索与轮缘产生偏磨。建模过程中对轮槽的工作表面做了圆角过渡处理，避免锐边切割钢索的钢丝股或电缆外护套，所有装配面的公差按照IT7级精度设定，既满足装配互换性要求，也不会过度提高加工成本。这类带支座的一体式滑轮不需要额外设计安装支架，

　　可直接通过螺栓固定在机床床身的预制安装面上，相比分体式采购的滑轮和支架，省去了现场配做支架、核对同轴度的环节，在机床改造、日常维修替换时可直接安装使用，大幅缩短停机维护的时间。轮体的转动间隙控制在0.05mm以内，高速往复移动时不会产生明显的晃动和异响，适配CA6140车床溜板箱快速移动时的线速度要求，不会因为滑轮转动滞后导致钢索松脱、拉扯等问题。
