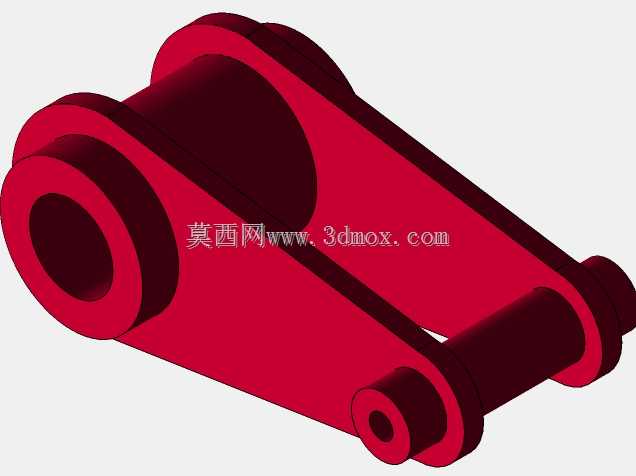

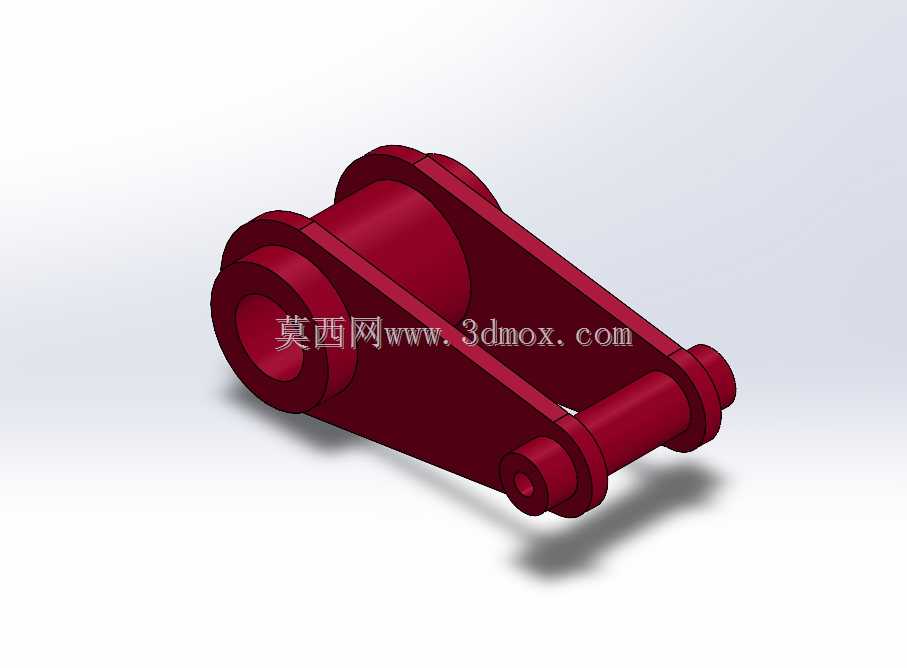

CA6140车床用双铰接传动连接臂结构

　　该铰接连接臂是CA6140系列卧式车床进给传动系统中的配套受力构件，主要承担进给箱与溜板箱之间的运动传递、载荷缓冲以及运动轨迹约束功能，在车床实际运行过程中，可抵消主轴高速回转带来的径向窜动误差，同时适配溜板箱沿床身导轨纵向移动时的角度偏移量，避免刚性连接带来的构件憋劲、磨损加剧问题。从结构设计逻辑来看，构件两端分别设置了同轴度要求极高的铰接销孔，大端孔位适配进给箱侧的固定铰接轴，孔内预留了衬套安装余量，可在长期磨损后仅更换铜质衬套即可恢复配合精度，无需整体更换构件，大幅降低设备运维成本；小端的双叉耳结构对应溜板箱侧的传动销轴，叉耳间距经过严格尺寸校核，既保证销轴装入后无多余旷量，又不会出现装配卡滞问题。臂身采用变截面斜向加强结构，

　　在大端与小端的连接过渡区域做了圆弧增厚处理，可有效分散传动过程中产生的交变弯曲应力，避免应力集中导致的臂身断裂故障，整体外形轮廓完全避让车床床身内侧的走线槽、润滑油管排布空间，安装时无需调整周边原有管线布局，可直接替换同型号老旧磨损构件。在实际安装边界校核上，大端铰接孔的中心距、小端销孔的轴向定位尺寸均严格匹配CA6140车床的原厂安装尺寸公差，臂身最大外轮廓尺寸控制在床身导轨与进给箱之间的预留间隙范围内，全行程运动过程中不会与周边的光杆、丝杆、操作手柄发生运动干涉。构件表面的圆角过渡处理同时兼顾了铸造工艺性与应力分散需求，所有铰接配合面的粗糙度要求均满足传动件长期往复运动的耐磨需求，建模过程中对所有配合面做了公差带预留，可直接导出工程图用于生产加工，也可作为机床改造、传动结构优化的参考构件使用，适配普通卧式车床的进给传动改造、小型专用机床的铰接传动机构设计场景，在同类双点铰接传动的机械结构中具备较高的参考复用价值。
