CA6140车床用十字轴式万向传动构件

　　该万向传动构件是CA6140普通车床进给传动链中的核心换向传动零件，主要用于车床溜板箱与光杆、丝杆之间的变角度动力传递，可补偿两根传动轴之间因装配误差、机架受力变形产生的同轴度偏差，避免传动过程中出现卡滞、别劲的问题，保障进给运动的平稳传递。在实际车床运行场景中，当溜板箱沿床身导轨做纵向进给移动时，光杆与溜板箱输入轴的相对位置会随进给行程产生微小角度偏移，该构件可在两轴夹角不超过15°的工况下持续传递额定扭矩，不会因角度偏差造成传动效率下降或零件异常磨损。

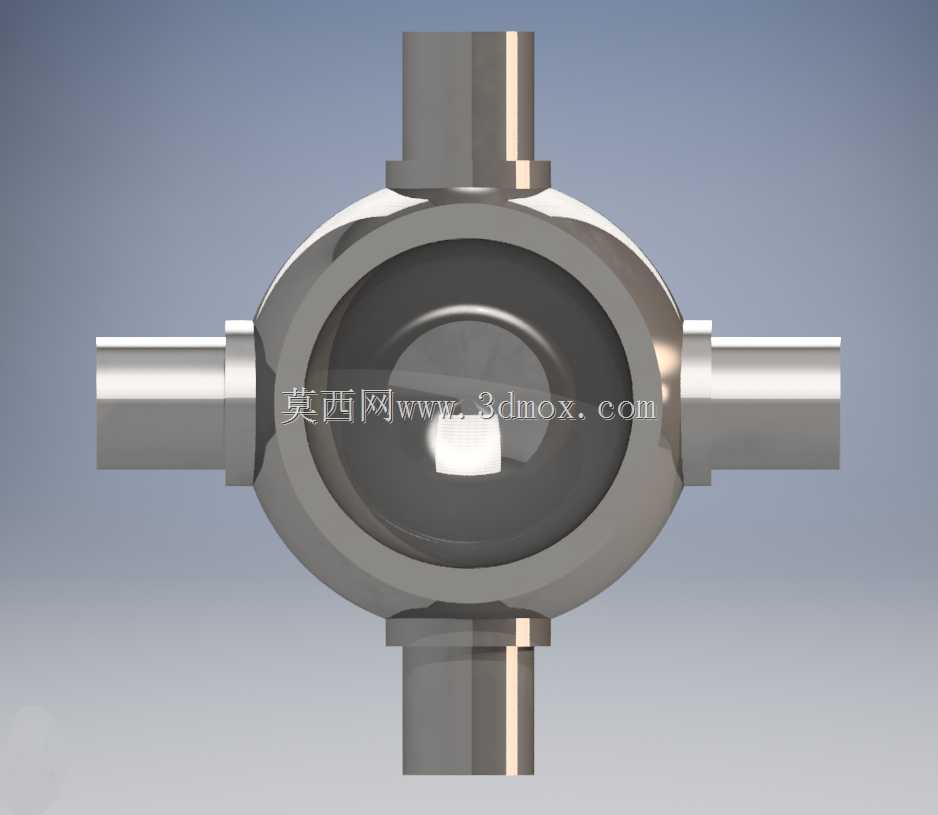

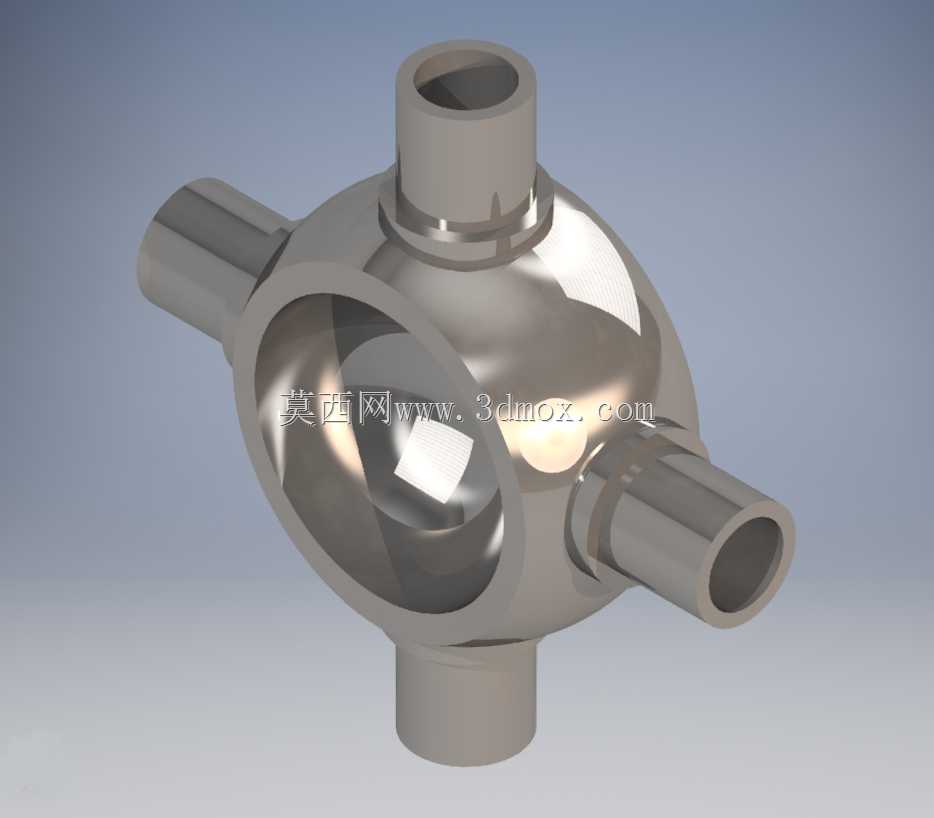

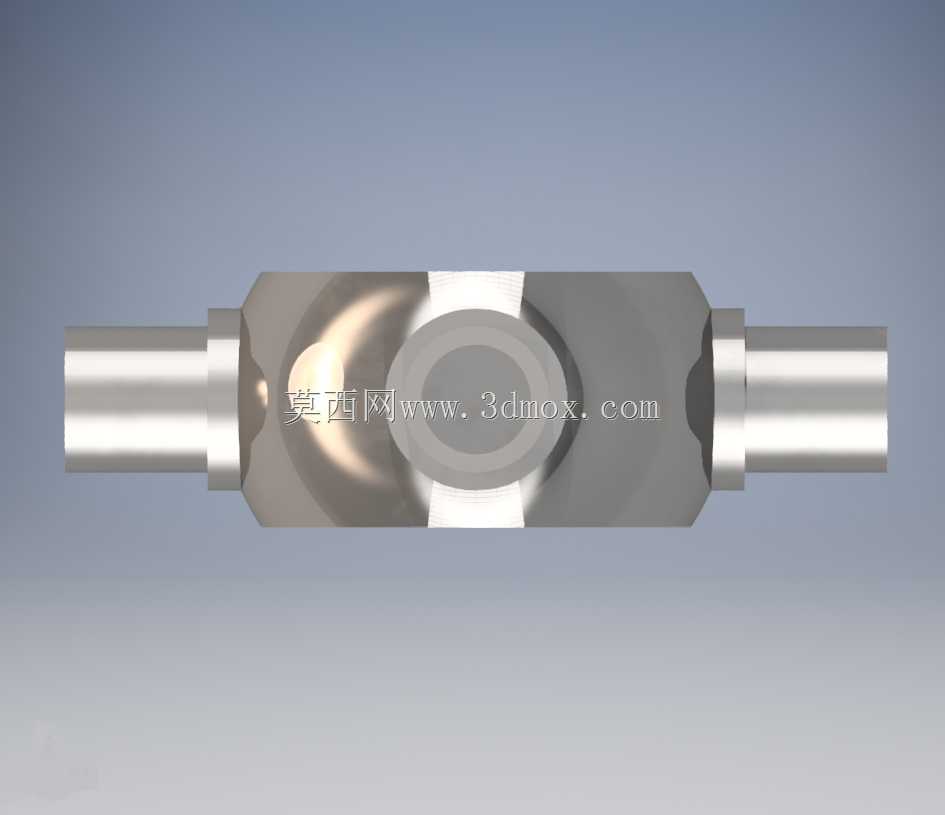

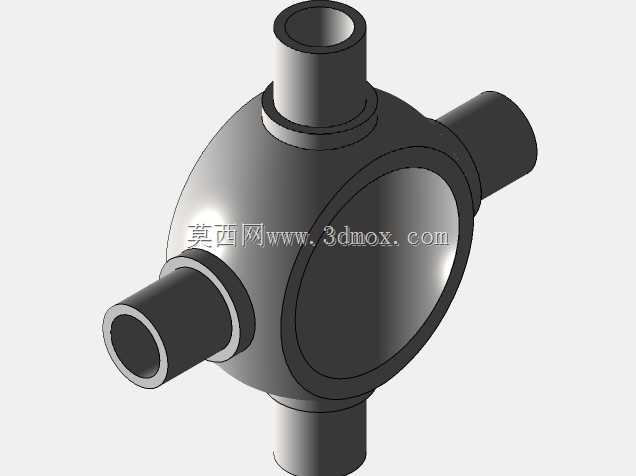

　　从结构设计来看，该构件采用十字轴式万向节的经典结构，主体为球形中空壳体，四个径向伸出的轴颈呈90°垂直分布，分别与两个传动叉的轴孔配合，中空的球形内腔既可以减轻零件自身重量，降低旋转过程中的转动惯量，也能为内部润滑脂的存储预留空间，减少日常维护的注油频次。轴颈与壳体采用一体化加工成型，避免了分体装配带来的配合间隙，可承受进给传动过程中产生的交变冲击载荷，适配车床频繁正反转、进给量快速切换的工况需求。

　　在安装边界方面，四个轴颈的外径尺寸与配套传动叉的轴孔采用H7/k6过渡配合，装配时需保证轴颈端面与传动叉孔底预留0.1-0.2mm的轴向间隙，补偿工作过程中热胀冷缩产生的尺寸变化；构件整体的最大回转直径需匹配车床溜板箱内部的安装空腔，避免旋转过程中与周边的齿轮、轴套等零件发生运动干涉。设计过程中对轴颈根部做了R2的圆角过渡处理，降低应力集中系数，提升零件的抗疲劳寿命，表面粗糙度控制在Ra1.6以内，减少配合面的磨损量，延长配件的更换周期。

　　在实际选型适配时，该构件的额定传递扭矩需匹配CA6140车床进给系统的最大输出扭矩，确保在大进给量切削、重载切削的工况下不会出现扭转变形或断裂问题；轴颈的长度尺寸需严格控制，保证装配后两个传动叉的旋转平面处于正确位置，避免出现传动不等速的问题，保障进给运动的均匀性，直接影响车床加工工件的表面粗糙度与尺寸精度。
