CA6140车床配套力泵多通法兰阀室结构

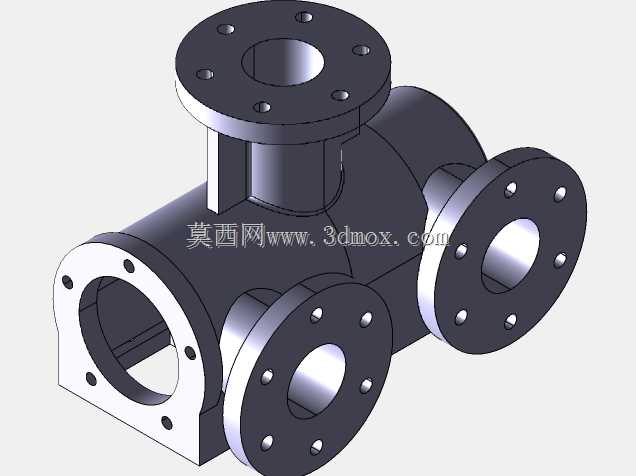

　　该阀室作为CA6140车床配套力泵的核心承压腔体部件，主要承担车床润滑系统、冷却供给回路的介质导流、压力缓冲与通路分配功能，在车床持续运转过程中，需要稳定承接泵体增压后的流体介质，将其精准输送至主轴箱、进给箱、溜板箱等各个需要润滑或冷却的工位，同时平衡回路内的压力波动，避免介质紊流引发的供油不稳、管路震颤等问题，保障车床各运动副在高速切削、重载进给工况下始终处于稳定的润滑冷却状态。从结构设计层面来看，该阀室采用多法兰通口布局，顶部设置单组圆形法兰通口用于连接泵体的增压输出端，侧部分布三组不同朝向的法兰接口，分别对应不同回路的介质输送支路，各法兰端面均布螺栓安装孔，孔位公差严格按照管路连接的同轴度要求设定，

　　确保与外接管路法兰对接时无偏载、密封面贴合均匀，杜绝高压工况下的介质渗漏问题。腔体内部流道采用圆弧过渡设计，没有直角突变结构，能够有效降低介质在腔体内流动时的沿程阻力，减少压力损失，同时避免流道死角处的介质沉积，长期使用也不会出现杂质淤积堵塞通路的情况。在安装边界方面，该阀室的各法兰端面均预留了足够的螺栓操作空间，相邻法兰的外圆间距满足常规扳手的操作回转半径要求，不需要额外定制专用工装即可完成现场装拆作业；腔体主体的壁厚经过承压校核，能够承受力泵额定工作压力下的持续载荷，同时兼顾轻量化要求，不会给泵体安装基座带来额外的负重负担。设计过程中充分考虑了车床工作环境的切削液、金属粉尘影响，法兰密封面采用凸台结构，能够减少粉尘、

　　切屑在密封面的堆积，降低密封件被硬质颗粒划伤失效的概率；各通口的通径尺寸匹配CA6140车床各润滑支路的额定流量需求，不会出现通径过大导致的支路压力不足，或是通径过小引发的供油流量不够的问题。实际装配时，该阀室直接通过侧部法兰与力泵主体定位对接，定位止口与泵体对应位置采用小间隙配合，装配后整体同轴度误差控制在允许范围内，运转过程中不会因为偏心产生附加振动。
