夹套式封头高温高粘流体输送泵结构

　　在石油炼化、重油输送、聚合物加工这类长期处理高粘性、高温工况介质的生产场景里，普通离心泵往往会因为介质流动性差、温降后粘度骤升出现负载过载、密封失效、输送效率骤降的问题，这款带夹套式封头结构的多腔输送泵，就是针对这类极端输送工况做的定向结构优化。从结构设计逻辑来看，这款泵的核心设计思路是通过泵体自身的夹套流道构建独立的温控循环回路，不需要额外在泵体外包覆复杂的伴热管线，就能让泵腔内部的介质全程维持在工艺要求的温度区间，避免高粘流体因为接触泵壁散热出现粘度回升、流动阻力增大的问题。夹套式封头的结构没有采用常规的端盖螺栓直接压紧密封形式，而是在封头内部预留了环形的蒸汽流通腔，蒸汽从封头侧部的接口进入后，

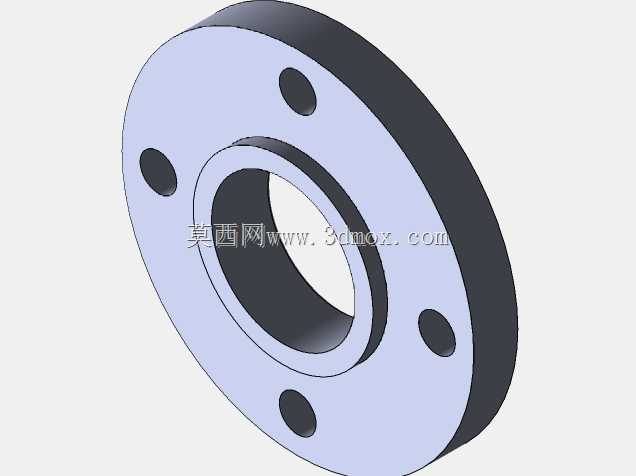

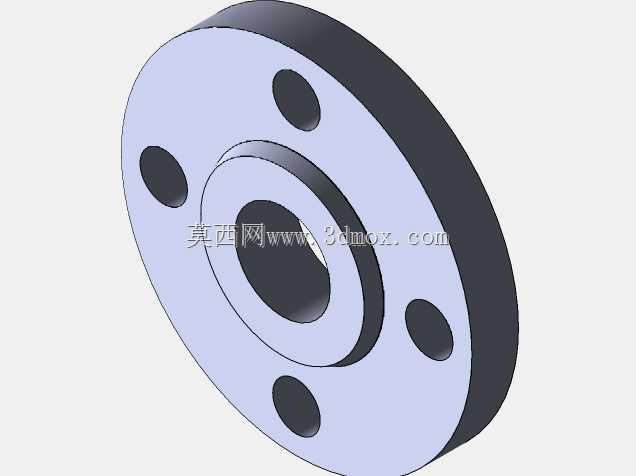

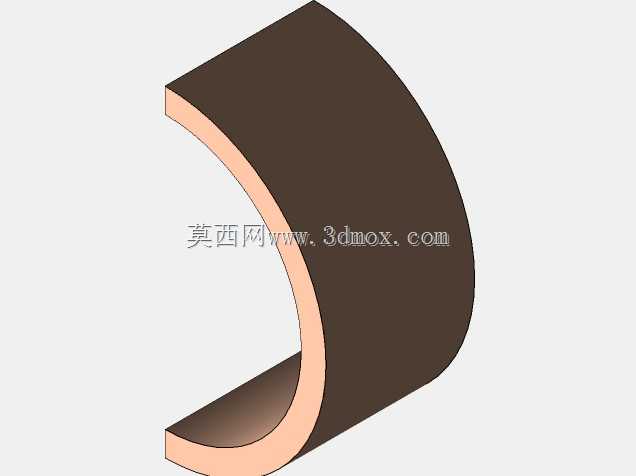

　　会沿着封头内侧的导流槽均匀覆盖整个泵腔端面，再从另一侧的出口流出，不会出现局部伴热死角，哪怕是停机重启阶段，也能快速将泵腔内凝固的高粘介质加热到流动状态，避免冷启动时叶轮被粘滞介质抱死。从过流部件的曲面设计来看，泵腔的弧形内壁做了连续顺滑的过渡处理，没有直角突变的流道结构，能减少高粘流体在流动过程中的剪切阻力，降低流体在泵腔内的滞留概率，对于输送含少量固体颗粒的高粘介质时，也能减少颗粒在壁面的沉积。在安装边界的设计上，这款泵的筒体段采用等外径设计，进出口法兰的中心高与同参数等级的常规离心泵保持一致，现场替换旧泵时不需要重新调整管线高度和混凝土基础的安装尺寸，夹套的蒸汽接口采用标准管螺纹连接，和厂区常规的低压蒸汽管网参数匹配，

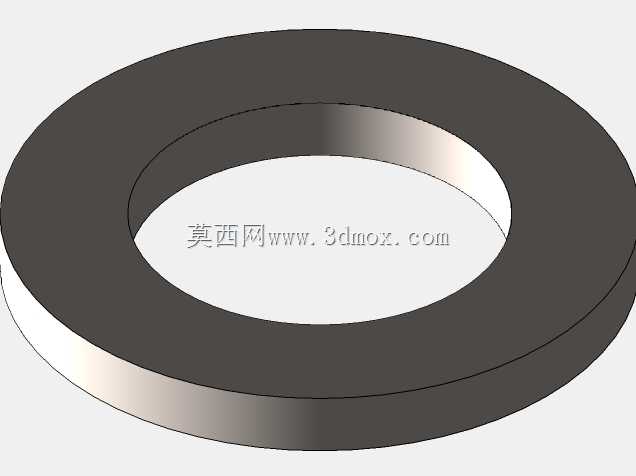

　　不需要额外配置专用的伴热介质调压设备。从功能特性来看，这款泵可以在持续高温的工况下长时间连续运行，夹套结构的壁厚经过强度校核，能承受常规低压饱和蒸汽的工作压力，不会因为长期热胀冷缩出现焊缝开裂的问题；封头和泵体的密封面采用耐高温的柔性石墨垫片，配合均匀分布的螺栓压紧结构，在高温工况下也能维持稳定的密封性能，不会出现介质泄漏或者蒸汽串入泵腔的问题。在实际生产应用中，这类泵常被布置在重油储罐的出口、聚合反应釜的出料端、沥青输送管线的增压节点，用来输送常温下流动性极差、需要维持高温才能保持流动状态的介质，相比普通带外伴热的泵型，它的热效率更高，伴热均匀性更好，日常维护时只需要定期检查夹套的蒸汽进出口是否通畅，

　　不需要清理外伴热管和泵体之间的积灰或者保温层破损问题。建模过程中，泵腔的弧形曲面是结构设计的重点，需要保证曲面的曲率连续，和叶轮的外缘间隙保持均匀，避免出现局部间隙过小导致的叶轮擦碰，或者间隙过大引发的容积效率下降；夹套层的壁厚根据蒸汽工作压力做了等强度设计，在封头和筒体连接的位置做了圆弧过渡，减少热应力集中的问题，避免长期冷热交变工况下出现结构疲劳裂纹。
