剪式螺旋升降支撑装置结构设计

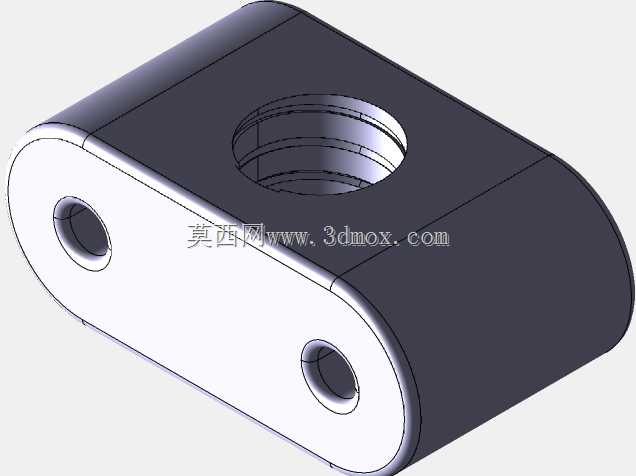

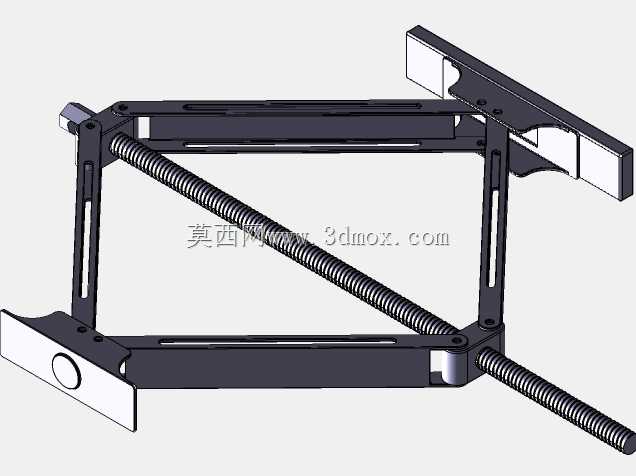

　　该剪式升降支撑结构采用交叉剪臂配合梯形丝杠的传动方案，核心功能是通过旋转丝杠带动两组交叉铰接的剪臂实现夹角变化，进而完成上下支撑面的垂直升降动作，这类结构常被用于小型设备顶升、工位高度微调、轻型载荷临时支撑等场景，相比液压类顶升结构，纯机械螺旋传动的方案不存在密封泄漏风险，可在无液压源、长期静置支撑的工况下使用，支撑状态的自锁性完全依托丝杠的螺纹升角设计实现，无需额外增加锁止机构。从结构设计逻辑来看，两组剪臂采用中孔铰接的对称布局，上下两端分别与顶部承载板、底部支撑板通过铰接轴连接，其中一组剪臂的下端与丝杠螺母座固连，另一组剪臂的下端与丝杠端部的旋转支撑座铰接，当转动丝杠外露的端杆时，螺母座会沿丝杠轴向移动，

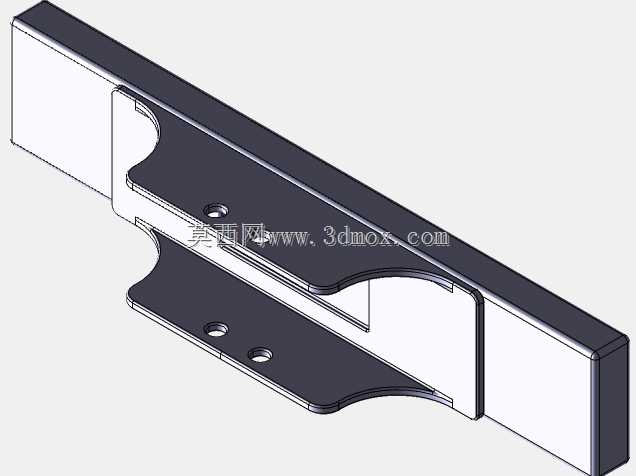

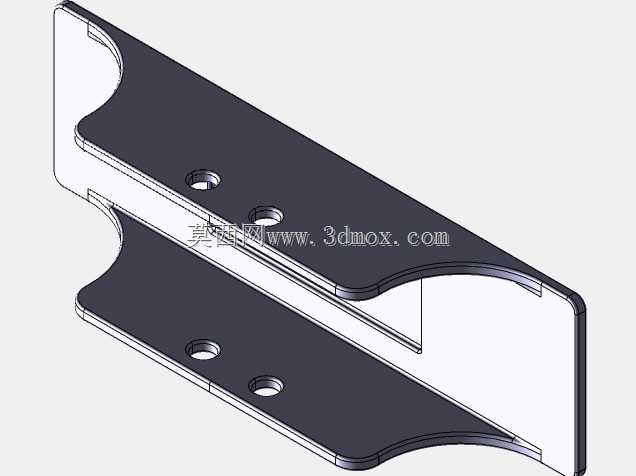

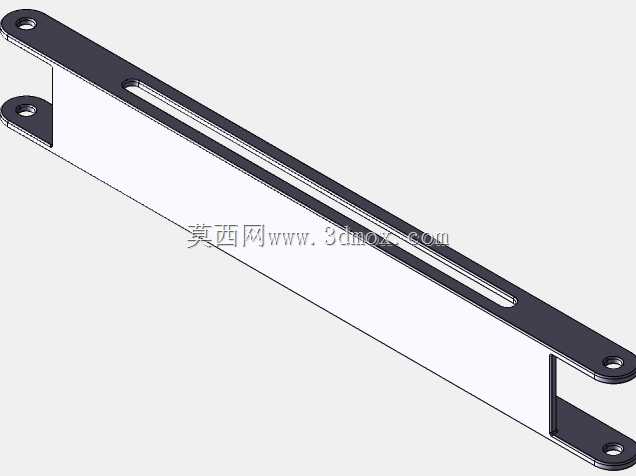

　　拉动两组剪臂的下端支点间距变化，从而改变剪臂的开合角度，实现整体高度的调整。结构的安装边界需要重点关注：完全收拢状态下整体高度较低，可塞入间隙较小的支撑位下方，完全伸展时的顶升高度由剪臂的单节长度、铰接点位置共同决定，设计时需要校核剪臂在最大伸展角度下的压杆稳定性，避免长细比过大导致支撑失稳。上下支撑面均设计了外翻的平板结构，增大与被支撑件、地面的接触面积，降低接触面的压应力，避免支撑时压损工件表面或出现打滑偏移。丝杠采用梯形螺纹设计，不仅具备良好的传动效率，还能满足静态支撑下的自锁要求，无需额外配置制动结构，在承受额定载荷时不会出现自行回落的问题。剪臂本体采用钣金折弯成型的槽型截面，在控制整体重量的同时提升了臂身的抗弯截面模量，

　　铰接位置均采用销轴配合衬套的结构，减少反复升降过程中的铰接磨损，延长结构的使用寿命。这类结构的实际使用场景覆盖了小型设备检修顶升、工装夹具高度适配、轻型物料架高度调整等多个领域，相比其他顶升结构，其收拢后体积小巧便于携带存放，纯机械结构的维护成本极低，仅需定期在铰接点、丝杠螺纹位置补充润滑脂即可长期稳定工作，不存在液压元件老化更换、密封件失效漏油等维护痛点。设计过程中需要重点匹配丝杠的导程与剪臂的传动比，导程过小会导致升降操作的旋转圈数过多，调整效率偏低，导程过大则会影响自锁性能，同时需要根据额定支撑载荷核算剪臂的截面厚度、铰接销轴的抗剪强度，确保在满载荷工况下所有受力部件的安全系数满足使用要求，上下支撑面的尺寸设计需要兼顾接触稳定性与整体便携性，避免支撑面过小导致支撑时侧翻，也要避免尺寸过大导致整体重量增加、便携性下降。
