单缸内燃机曲柄连杆活塞组结构

　　这套单缸动力结构的三维数模，完整还原了往复式内燃机核心做功单元的装配关系，在小型通用动力、园林机械、微型发电机组、轻便摩托、小型农机的动力选型与结构设计场景中，这类结构是最基础的参考载体。从实际用途来看，单缸动力单元凭借结构简单、维护便捷、成本可控的特性，广泛应用在功率需求不大、对整机重量与成本敏感的设备上，比如手持式绿篱机、小型汽油发电机、迷你越野摩托、手扶式插秧机的动力端，核心都是这类曲柄连杆活塞配合气缸完成进气、压缩、做功、排气的四冲程循环，把燃油燃烧的热能转化为曲轴旋转的机械能输出。

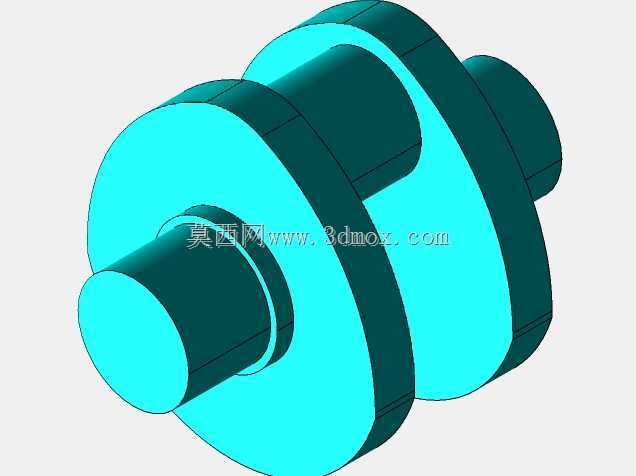

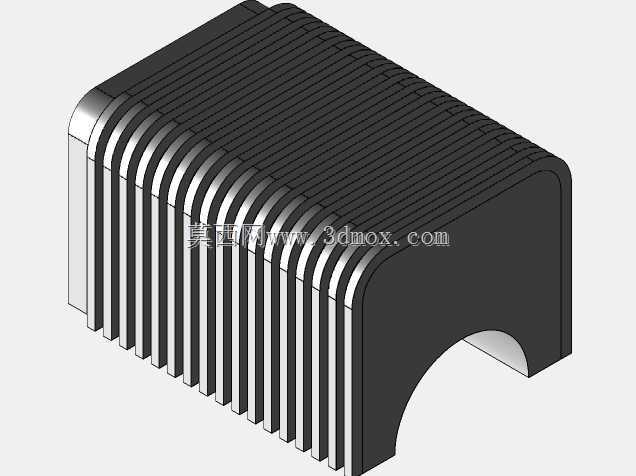

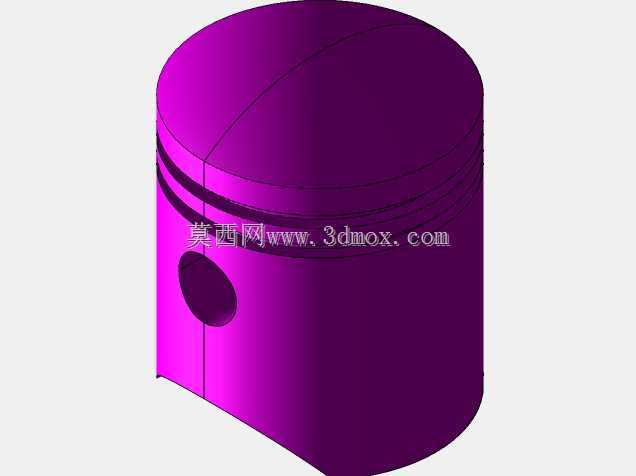

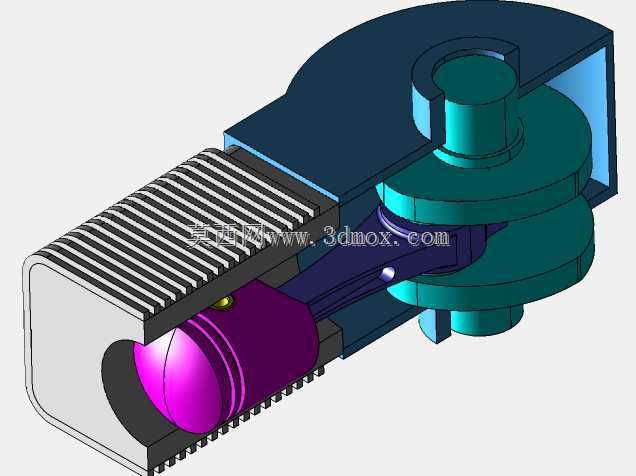

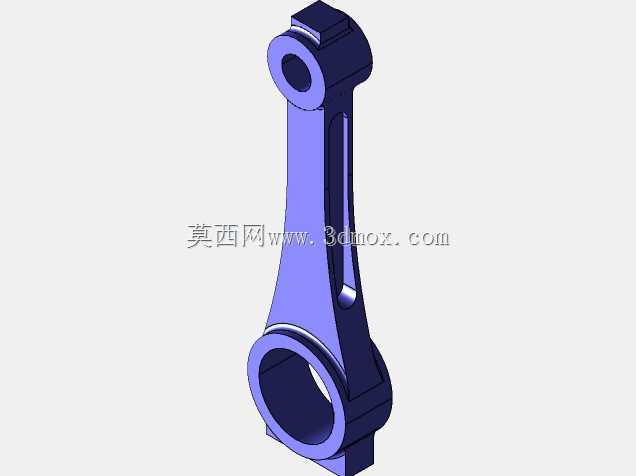

　　从功能特性上看，数模里完整呈现了带散热鳍片的气缸体、带活塞环的活塞组件、连杆、曲轴飞轮组的配合关系：气缸体外壁的平行散热鳍片是风冷机型的典型设计，不需要额外布置水冷管路与散热系统，能进一步压缩整机体积，适配小型设备的紧凑安装空间；活塞上的环槽结构对应气环与油环的安装位，气环负责密封燃烧室的高压燃气，避免做功行程的压力泄漏影响动力输出，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常损耗；连杆两端分别通过活塞销与曲轴曲柄销连接，把活塞的直线往复运动转化为曲轴的旋转运动，数模里的连杆大头做了剖分结构的预留，符合实际装配中连杆瓦安装、曲轴合装的工艺要求；曲轴的平衡块结构完整呈现，用来抵消活塞往复运动与连杆摆动产生的一阶惯性力，降低整机运行时的振动幅度，这也是单缸动力设计里平衡振动的核心结构。

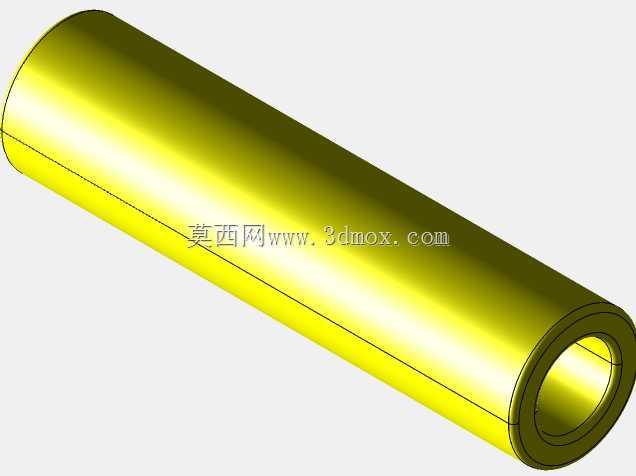

　　设计思路上，这套结构优先保证核心运动副的配合精度：活塞与气缸壁之间预留了合理的热膨胀间隙，避免热机状态下活塞膨胀卡滞；活塞销与活塞销座、连杆小头的配合采用全浮式设计的结构预留，工作状态下活塞销可在两个配合面间缓慢转动，让磨损均匀分布，延长部件使用寿命；曲轴的主轴颈与曲柄销的同轴度、平行度公差在建模时做了基准统一，以两端主轴颈的公共轴线为设计基准，保证曲柄销的偏心距符合冲程设计要求，直接决定了活塞的行程长度与整机排量参数。

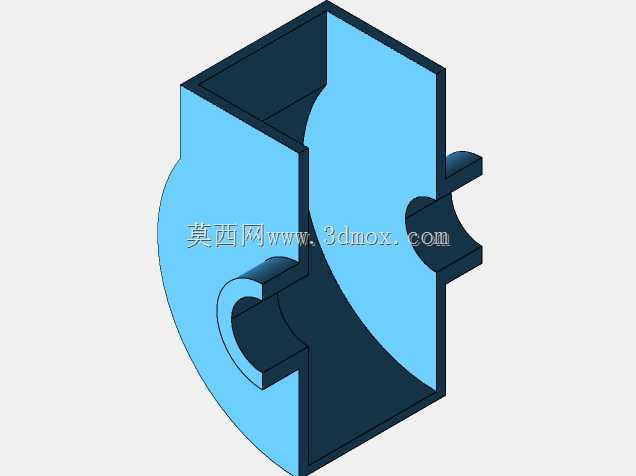

　　从安装边界与外形尺寸来看，这类单缸结构的安装定位面主要在气缸体下端的曲轴箱结合面，以及气缸头的安装端面，数模里预留的螺栓孔位对应实际装配时的紧固点，横向安装尺寸以曲轴两端输出轴的轴线为基准，输出轴的轴径、键槽尺寸可匹配不同的负载连接需求，比如连接发电机转子、变速箱输入轴、皮带轮等部件；轴向尺寸上，活塞处于上止点时，活塞顶部与气缸头安装面之间预留了燃烧室容积的空间，不会出现活塞顶碰气门的干涉问题；气缸体的散热鳍片外轮廓是整机宽度方向的最大边界，设计配套的整机外壳时需要预留足够的通风间隙，保证风冷气流能顺利通过鳍片间隙带走热量，避免热负荷过高造成拉缸、活塞烧结等故障。

　　在实际建模与结构校核过程中，这类数模可以用来做运动仿真验证，模拟曲轴不同转角下活塞的位置变化、连杆的摆动角度，核对运动过程中所有部件是否存在干涉，比如曲轴转动到下止点时，连杆大头是否会与曲轴箱内壁发生碰撞，活塞下行到最低位置时活塞裙部是否会超出气缸套的下端面；也可以基于这个数模做有限元分析，比如做功行程最高爆发压力下活塞的应力分布、连杆的压杆稳定性、曲轴的疲劳强度，提前识别结构薄弱点，优化壁厚与过渡圆角，避免应力集中造成的部件断裂。对于刚接触动力结构设计的工程师来说，这类完整的单缸核心组件数模，能快速理清往复式动力的核心运动逻辑，理解各个部件的功能定位与配合要求，避免在设计中出现原理性的结构错误，比如活塞环开口位置的布置、连杆大头的装配方向、曲轴平衡块的配重角度这些细节，都能通过数模的装配关系直观呈现，比二维图纸的抽象表达更易理解，也能直接作为同类型小功率动力产品改型设计的基础框架，缩短前期方案设计的周期。
